台式电源知识：电源规格有哪些？

  电脑电源除了有ATX常见的规格外，其实还有AT、SFX、TFX、FLEX等规格，只是在我们平时接触的较少罢了，因为大家都被标准化的Intel的ATX规格电源洗脑了，导致我们对电源自身的规格标准没有一个认识。下面武林网就来介绍一下电源规格有哪些？

  我们以规格出现的时间顺序来介绍那些出现过的电源规格，由于ATX是目前主流的电源规格，花的篇幅自然大一些。事实上，区分不同规格的电源，标准很简单，那就是形状。

AT

  从286时代开始，AT电源就一直是PC的标准配置，这一局面直到586时代才结束。功率方面AT电源功率比ATX电源要小，开机需要通过前端面板开关进行。

  AT电源的外形尺寸与目前流行的ATX电源相似，但主电源连接器与ATX电源不同。AT电源具有2个主板电源连接器（P8和P9），每个都有6个针脚将电源系统与主板连在一起。值得一提的是，当年P8和P9的设计并没有完全标准化，只是因为IBM最初是使用这种设计，所以才推广开来。

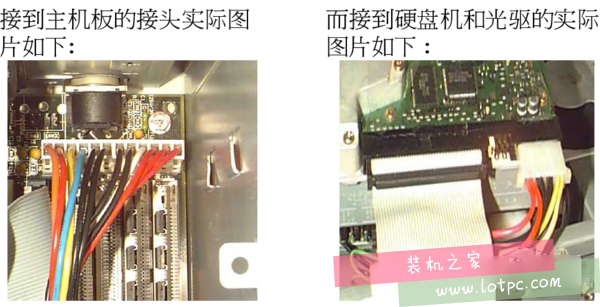

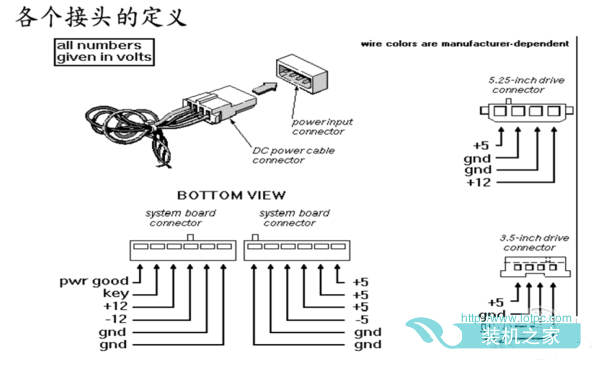

独特的P8/P9连接器

  所有使用P8/P9连接器的AT电源都要保证在安装时使电源线缆的黑色电线（地线）靠在一起。此外，通常有一个卡环来防止它们与主板插针连接时接反，所以最重要的是使它们按正确的次序连接，而不遗漏任何一个插针，否则将造成电源通电时，主板和插在上面的所有部件受到灾难性的损害。

  由于功率小、使用不便，AT电源已经属于淘汰了的电源类型，目前已经很难见到使用AT电源的PC系统了。

ATX

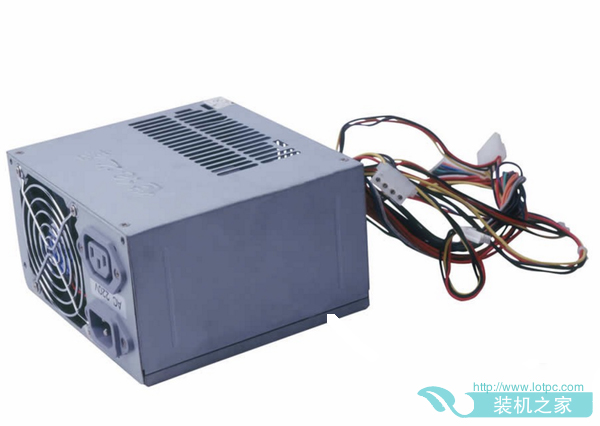

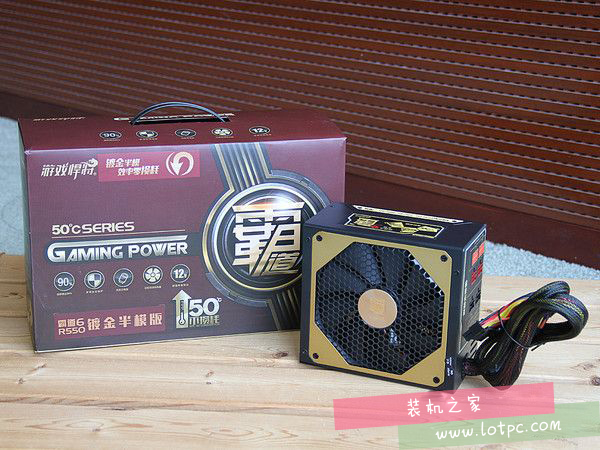

ATX电源

  ATX电源目前最为流行电源规格，最早于1995年由Intel公司推出，目前的最新规范版本是ATX12V 2.31版。

  ATX电源对当时主电源连接器进行了重大的改进，它主要增加了3.3V和+5VSB两路输出电压和一个PS-ON信号。利用+5VSB和PS-ON信号，就可以实现软件关机、键盘开机、网络远程唤醒等功能。

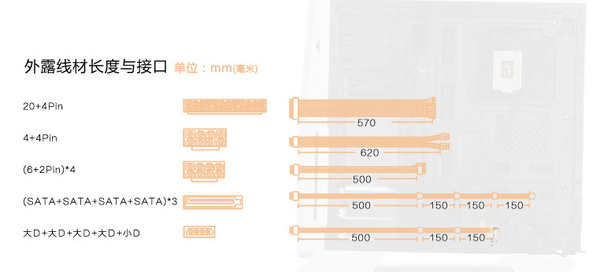

熟悉的ATX电源线材标准

  在ATX12V 2.0版本之前是20针样式连接器首先用于ATX外形规格的电源系统中，为了满足大功率CPU的要求，ATX 12V对CPU供电的4PIN +12V电压提高至+12.8V(+/-12%)，降低了MAIN CONNECT的+12V电流强度，简单来说就是变成了20Pin+4Pin的配置。

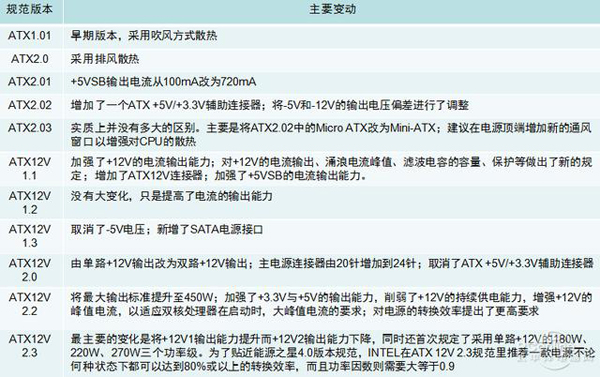

  从增加输出能力到增加散热设置，再到支持当时的最新配件接口标准，ATX12V不断发展着。目前是ATX12V 2.3版，将+12V1输出能力提升而+12V2输出能力下降，同时要求电源要有80%或以上的转换效率，而且功率因数则需要大等于0.9，符合节能环保的要求。

SFX

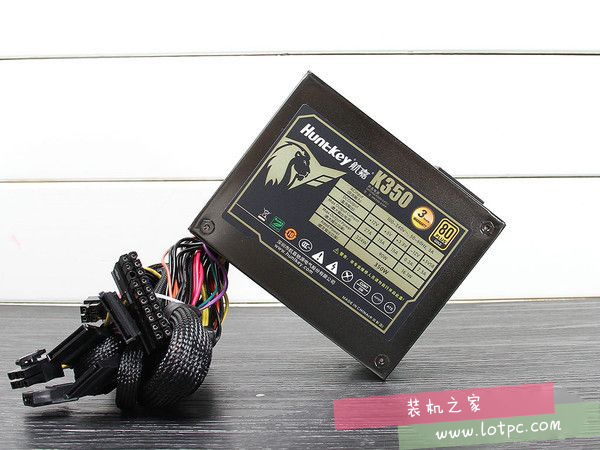

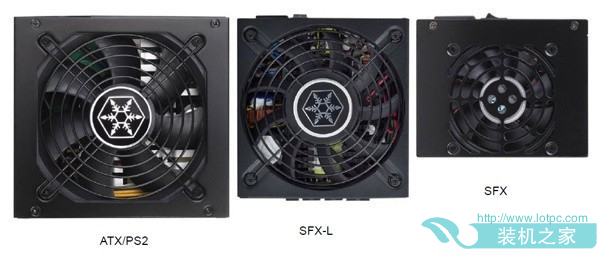

SFX电源，比ATX小

  Intel于1997年12月推出了更小的Micro-ATX主板外形规格，同时也推出了一种与之配套的更小的SFX（Small Form Factor，小型外形规格）电源。从此以后，SFX电源陆续在许多新的小型PC中广泛使用。目前，SFX规范的最新版本是SFX12V 3.0版。

  SFX电源是为包括有限数量硬件的小系统所特别设计的。它可提供稍小的持续电能和4档电压（+5V、+12V、-12V和+3.3V）。对于小的系统来说，这种容量的电源足够了。SFX电源一般不提供-5V电压，不过对于目前主板来说影响不大，毕竟-5V以及实用-5V的ISA插槽已经被淘汰。

  SFX主电源连接器和ATX一样，毕竟两者是兼容关系，所以玩家不需要担心选择SFX电源后担心主板不兼容的问题。不过由于SFX电源数量少，集成度高，价格比ATX电源贵得多。

总结

  PC电源的发展过程中，出现过不少的标准，但是最终也化整为零，ATX电源成为了绝对的主流，只有小部分超级迷你平台才实用SFX、TFX等电源。强如Intel，强推BTX电源也曾遭遇滑铁卢。可见，在国际化标准面前，任何脱离标准的做法还是会被摒弃的。
