关于板卡电容的那些事！

  虽说电容是板卡上最为常见的小元件，但当你看到板卡上圆滚滚的电容时，你又真正了解多少它内部的知识呢？固态电容和液态电容说了这么多年，究竟差别在哪里？钽电容真的如传说中的那么好吗？下面和武林网小编一起来回答这些问题。

电容就是电的容器

  要了解电容，自然先要弄明白电容的原理。可别听到原理就害怕，实际上电容本身的结构非常简单。咱们可以通过一个简单的实验来进行说明，只要你有两块金属板(比如包装巧克力的铝箔，或者香烟盒中的铝箔纸)、一节电池、一个万用表、导线若干，就可以制造出最简单的电容。首先把两片铝箔压平，然后将它们平行放置，但不要接触。接下来，用导线分别将两片铝箔与电池的正负极连通，但记住，两片铝箔平行放置，一定不要接触。连通一段时间后，撤掉电池，用万用表测量铝箔之间的电压。这时你就会发现，即使没有电池，铝箔中间依旧存在一定的电压。这说明了什么？两片靠近的导体，拥有储存电能的能力。用专业的话总结一下：这是由于电荷在电场中受力移动时，被导体之间的介质阻挡，阻碍了电流的运行，造成了电流的积累。从另一个角度来说，电容的特点很像水库。水库在河流上阻碍了水流的正常运行，因此水库就拥有了库容，形成人工湖。而在电容中，存储的就是电荷。

电容基本结构

  上述实验中导电的铝箔纸，它们在电容中作为两块导体，分别叫阳极和阴极，代表着电容的正负两极。除此之外，电容还需要绝缘体来阻止阴极和阳极接触，这个绝缘体被称作介质。实验中的介质是空气，而在实际应用中，电容的介质有很多种，陶瓷、金属氧化物都可以作为介质。介质在很大程度上决定了电容的性能和参数，也决定了大部分电容的命名方式。

  此外，电容有一个很重要的特性是我们需要了解的，这就是隔直通交。简单来说，电容不能通过直流电，但交流电却没问题，这是由于交流电的周期性变化导致电容不停地充放电，因此电容难以阻挡交流电的导通。而电容对电流的阻碍作用，会随着电流频率的上升而逐渐减小。换句话来说，电流的频率转换速度越快，电容就越可视为导线。电容的隔直通交特性，是电容绝大多数用途的重要依据。

  虽然电容的原理很简单，但本身的用途非常广泛。在主板、显卡中，电容既可用作储能，也可用作滤波、耦合、旁路、温度补偿、调谐等。我们不需要深究这些作用的来龙去脉，只需要牢牢记住：电容，是储存电荷的容器，它能隔断直流，导通交流，是板卡上最重要的元件之一。

固态液态本一家，爆炸并非很可怕

  从电容的原理来看，它似乎并没有太多“内涵”。不过在实际使用中，根据使用环境和情况的不同，电容发展出了非常多的种类。我们先为大家介绍最常见电解电容。

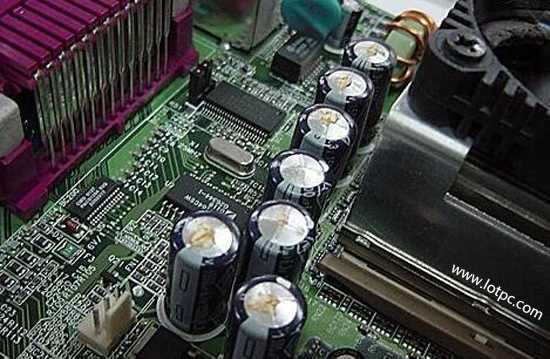

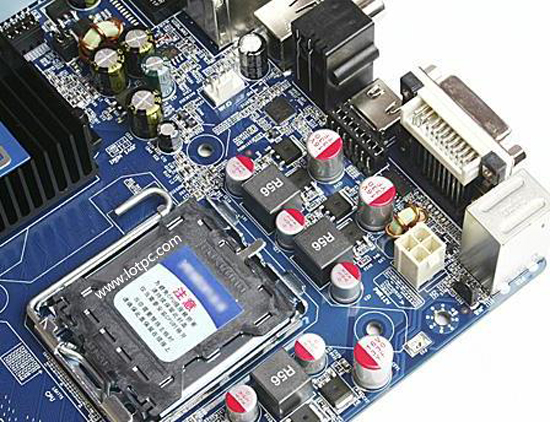

很多主板在供电部分使用了固态电容

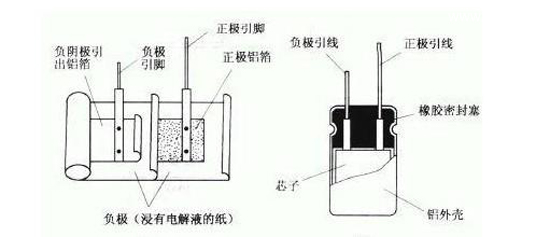

  电解电容是目前使用最广泛的产品。我们常说的液态电容、固态电容以及钽电容其实都是电解电容，电解电容是根据电容的组成来分类的。它一般使用金属箔做阳极，可以导电的电解液(或其它固态电解物质，如二氧化锰、有机半导体等)做阴极，在金属箔镀上一层薄薄的、不导电的金属氧化层做介质。这三种物质通过一定的几何形状缠绕、组合在一起，最终形成了电容。

  在电解电容中，目前使用最广泛的是铝电解电容。顾名思义，这种电容的阳极是铝，介质则是氧化铝。那么它的阴极是什么呢？我们先从实际产品说起。

  目前板卡上使用最多的电容就是俗称的液态电容和固态电容。实际上这些电容绝大部分都是铝电解电容，它们的差别就是—液态电容的阴极使用了液体状的电解液，而固态电容的阴极则使用了固体的导电高分子材料。

  从电容结构来说，液态电容和固态电容基本相同。如果真要找出点什么不同的话，液态电容采用的液体并不是特别稳定，在高温下会产生膨胀甚至汽化，导致电容性能下降、甚至直接“爆炸”。虽然听起来很恐怖，但实际上电容爆浆并没有那么可怕，多数电容在爆浆时都会通过开在电容顶部(或者下部)的“十字”或“K字”减压防爆纹将内部的气体压力释放掉。

  从这个角度来看，“爆浆”只是液态电容在损坏时的一种表现形势而已，并没有传说中的“爆炸”那么大的威力，并且液态电容的十字防爆纹设计还能够提醒使用者及时发现“伤残”电容，是坏电容最明显的标志。因此当我们在板卡上看到鼓起来，像带了顶小帽子的电容时，就代表它已经坏了。

  快要损坏的液态电容顶部鼓起，这是提醒用户及时维修的明显标志。不过这是很早以前的主板采用的液态电容，存在爆浆风险，现在的主板都是固态电容。
