电源知识：台式电脑电源中的+12V/+5V/+3.3V都为哪些硬件供电？

  实际上我们PC里面的硬件，对供电电压的要求是不一样的，因此PC电源要针对不同的硬件输出不同的电压。只是为什么这些电压对应的输出功率各有不同呢？具体硬件需要的具体电压是什么呢？我们相信大部分的玩家看见这两个问题后都是一脸懵逼。

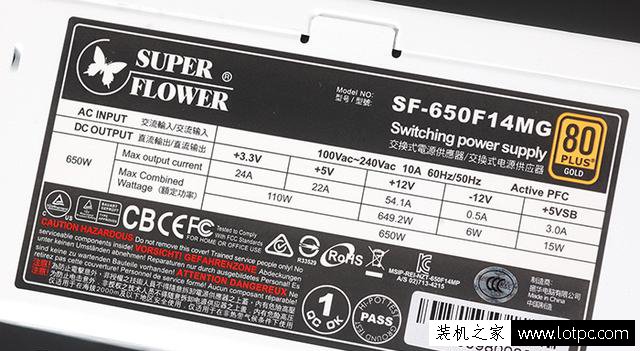

  电源上有5路输出电压的规格，但是你知道哪些硬件用到了这些输出电压吗？

  现在随便翻出一个正规的PC电源，我们都可以在铭牌上看到其+12V、+3.3V、+5V、-12V以及+5VSB的输出规格，这5个电压同时也是PC主机内部各个硬件所需要使用的供电电压。不过并不是每一个硬件都会用到这些电压，实际上它们的需要是各有不同的，因此我们就先来扒一扒关于PC内部主要硬件 即CPU、主板、内存、显卡、硬盘的供电电压需求。

主板与内存的供电电压需求：

  首先我们从主板开始，主板在PC中的地位就像是地面上的桥梁，CPU、显卡、内存等硬件的供电与数据交换都需用经过主板完成的。连接在主板上的接口主要有两个，一个是CPU专用的供电接口，关于这个接口我们后面再说；另外一个则是24pin的主供电接口，这个也是PC中体积最大的供电接口，主要为搭载在主板上的各种硬件进行供电。

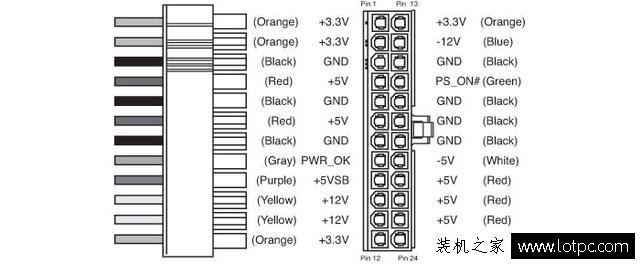

24pin主供电接口，5路电压都有涉及

  主板上的24pin供电接口就用到了PC电源上全部5种供电电压，即+12V、+3.3V、+5V、-12V以及+5VSB，另外还有一个-5V，不过这个电压对应的硬件和接口实际上早已淘汰，因此现在的PC电源已经不再提供-5V供电，在24pin接口中的这一路仅是名义上的存在。

  搭载在主板上各种板载芯片主要用到的供电是+5V和+3.3V，而+12V则主要供给PCI-E、PCI插槽以及风扇接口使用，其中PCI-E插槽除了+12V外还会用到+3.3V的供电，PCI插槽则需要用到+12V、-12V以及+5V。内存插槽所用到的供电是+3.3V，不过其额外配置有电压转换电路，会把+3.3V转换为内存的工作电压如1.5V、1.2V等，再供给内存使用。

  USB接口则主要用到+5V供电，因此对于需要连接很多USB设备的玩家来说，+5V供电的输出功率不能太小。而-12V供电实际上需要用到的机会很小，即使用到也不需要高功率，因为它只是给串口或者PCI接口设备做电平判断使用，因此PC电源的-12V输出功率大都不超过10W，甚至更低。

  在主板供电需求当中，+5VSB是一个比较特殊的存在。+5VSB也叫做+5V待机，因为这一路在开机状态下实际上是不需要使用的，反而是关机状态下才需要使用。+5VSB在电源接上电源线并打上开关后就马上开始输出，主要是给主板上的主要芯片提供待机电流，便于快速唤醒和开机使用。另外有部分主板在关机状态下仍然支持通过USB接口给手机充电，这里也需要用到+5VSB。因此现在不少电源都比较注重+5VSB的输出电流，一般都不会低于2A。

CPU的供电电压需求：

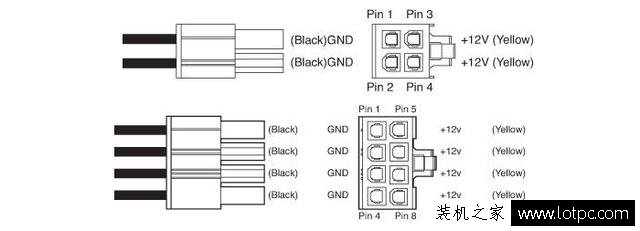

电源的CPU供电接口，有4pin和8pin两种，提供+12V供电

  安装在主板上的CPU可以说是一个很特殊的存在，由于其功耗较高，因此为了保证CPU的正常运作，它的供电是独立出来，并不是从24pin接口取电，而是通过专用的4pin或8pin接口进行供电，所需要的是+12V供电，然后再通过主板上的开关电源电路转变为CPU的工作电压。而关于这个开关电源的工作方式，可以参考以前我们写过的课堂文章《超能课堂(75)：我们的主板和显卡是如何给CPU和GPU供电的？》

  需要注意的是，CPU的供电接口有4pin和8pin两种，后者拥有更强的供电能力，不过一般来说在8pin接口上使用4pin接口也是可以开机，也能满足正常使用需求的。不过如果你需要超频，或者你使用的是高端CPU，而且主板有提供8pin CPU供电接口，我们建议还是买一个带对应接口的电源换上以保证整机稳定性吧！
