继20系的RTX2080、RTX2080Ti发布之后，RTX2070目前正在预售，相信不少用户对十分关心它的性能。下面武林网分享一下NVIDIA GeForce RTX2070显卡全面评测，来看看吧！
相较上一代Pascal构架的GTX 10系列显卡，Turing构架主要带来了如下改进：
1、整合RT core，正式将实时光线追踪技术引入独立显卡，并改进了算法，大大降低了显卡的技术算量。RTX 2080 Ti 集成了68个RT Cores，每秒能处理100亿条光线，RTX-OPS性能十倍于GTX 1080 Ti。
2、整合Tensor core，带来了DLSS（深度学习超级采样抗锯齿）技术，能提供与TAA抗锯齿技术几乎相同的画质（未来会在画质上会超越TAA），但丝毫不会影响到游戏性能。按照NVIDIA官方的说法，RTX 2080 DLSS的性能比GTX 1080 TAA强了100%。
3、全新设计的流处理器构架:除了DLSS与RTX，图灵还改进了CUDA构架，每个流处理器在原来的FP32浮点单元的基础上，加入了一个INT32整数计算单元，可以将单个流处理器执行效率提升36%。
作为GPU领域12年来最大的变革，图灵在构架与性能上带给消费惊喜的同时，在价格上来也带来了足够的“惊喜”，公版RTX 2080 Ti价格直接破万，RTX 2080的价格也高达6499，这显然不是消费者愿意看到和接受的价格。于是在RTX 2080发售一个月之后的今天，RTX 2070也来到了我们面前。

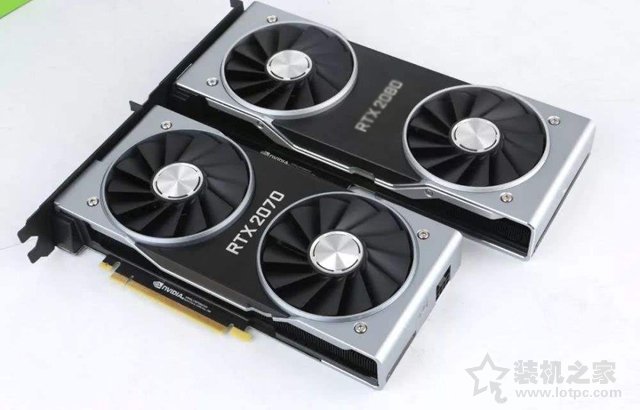

RTX 2070并非是TU104-400的阉割品，而是采用了完整的TU106-400核心，这还是第一次NVIDIA专门为X70系列的显卡单独设计一个核心。

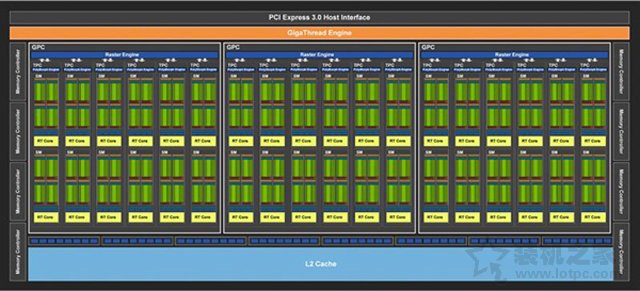

TU106-400晶体管规模达到了108亿，芯片面积445平方毫米，內建有2304个CUDA核心，分为3组GPC、18组TPC、36组SM阵列(每组64个CUDA核心)，同时有144个纹理单元、64个ROP单元、288个Tensor核心、36个RT核心，二级缓存容量4MB，寄存器文件9MB，四个带宽为64bit的双通道显存控制器组成了总量为256bit的显存控制单元，大小为8GB。

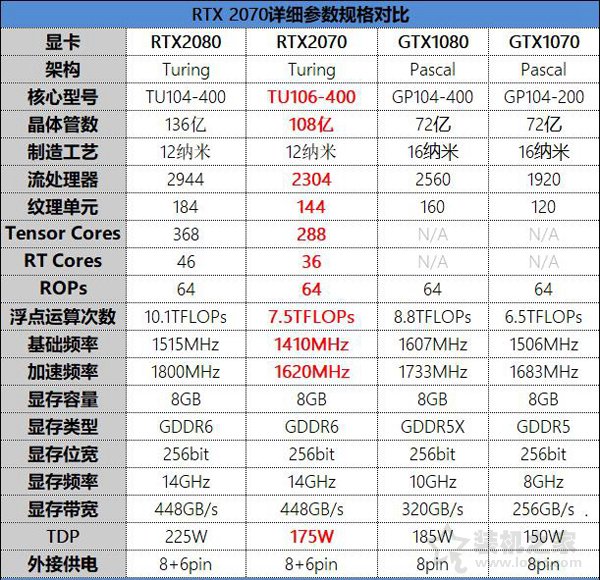

RTX 2070使用了完整的TU106-400核心，核心基础频率1410MHz，加速公版1683MHz、非公版1620MHz，搭配8GB 14GHz GDDR6显存，带宽达到了448GB/s，相较GTX1070提升了75%。TDP方面非公标准版为175W，公版则是185W。
二、平台配置与理论性能测试：3DMark TS领先GTX 1070 50%

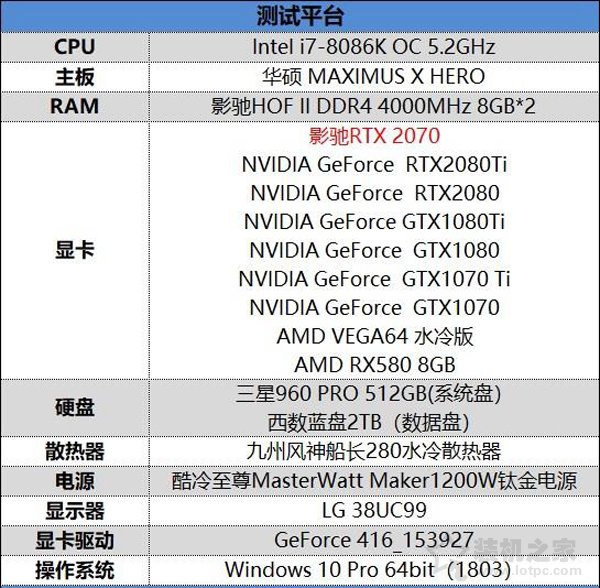

测试平台如下：

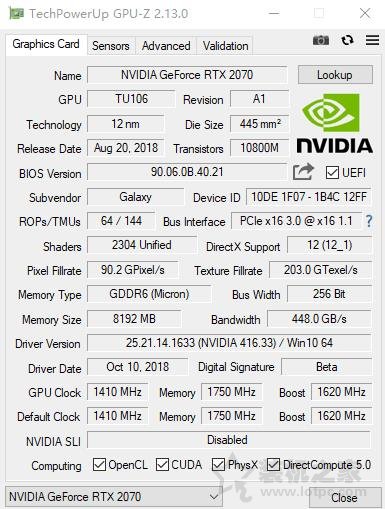

显卡我们选用的是影驰RTX 2070，该卡拥有2304个流处理器，基础频率1410MHz，加速频率1620MHz，TDP为215W（NVIDIA标准版TDP为175瓦）。
为了尽可能发挥显卡性能，不让处理器成为测试瓶颈，我们选择了i7-8086K平台，并将其超频至5.2GHz。内存则使用了影驰HOF II DDR4-4000 8GBx2套装，测试中开启XMP保持4000MHz频率，时序为19-25-25-45 CR2。测试采用的显示器是LG 38UC99，其支持的最高分辨率为3860X1600，测试中的4K分辨率就是指的这个分辨率。
3DMark Time Spy

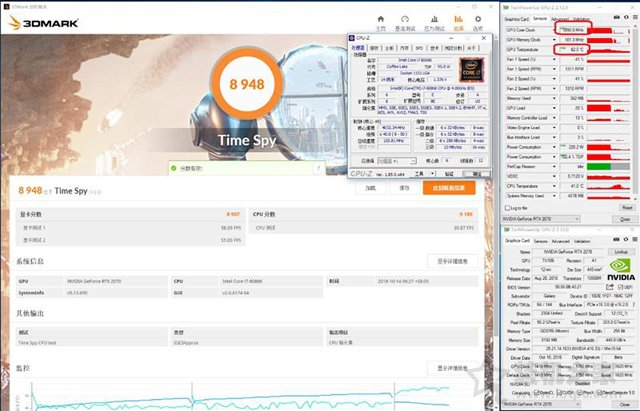

在2K分辨率3DMark Time Spy测试中，RTX 2070图形分数达到了8948分，核心温度最高62℃，核心运行最高频率为1890MHz，显卡最大功耗达到了220W。

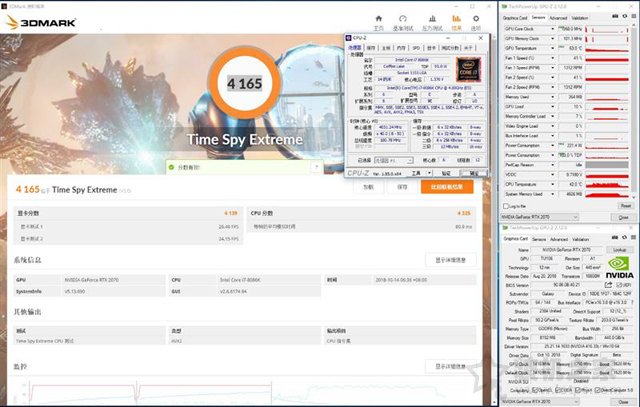

在4K分辨率3DMark Time Spy测试中，RTX 2070图形分数为4165分，核心温度最高63℃，核心运行最高频率为1860MHz，显卡最大功耗达到了221W。

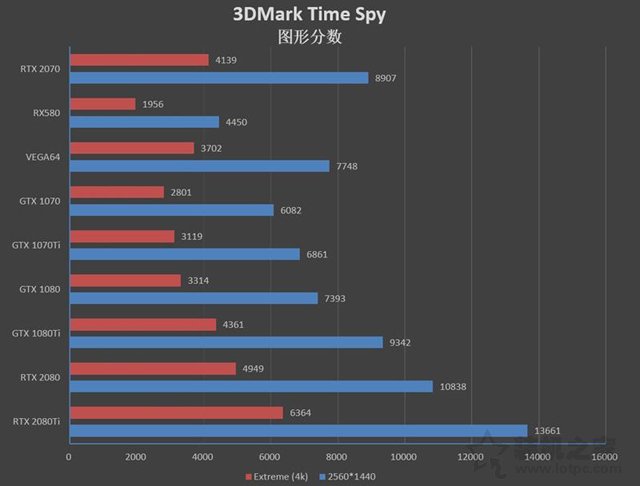

在3DMark Time Spy测试中，RTX 2070的成绩与GTX 1080 Ti较为接近，差距在5%之内；和GTX 1070相比，2K分辨率时能领先将近50%，4K分辨率时，领先幅度也有48%。
