如何查看电脑主板是几项供电的？电脑主板供电相数基础知识科普

电脑主板虽然不是决定性能的因素，但是它决定了电脑主机的稳定性。随着CPU主频和系统总线工作频率的不断提高，用户对主板供电的要求越来越高，尤其是超频玩家，对主板的供电往往比较注重。那么如何查看电脑主板是几项供电的？下面武林网分享一下电脑主板供电相数基础知识科普篇。

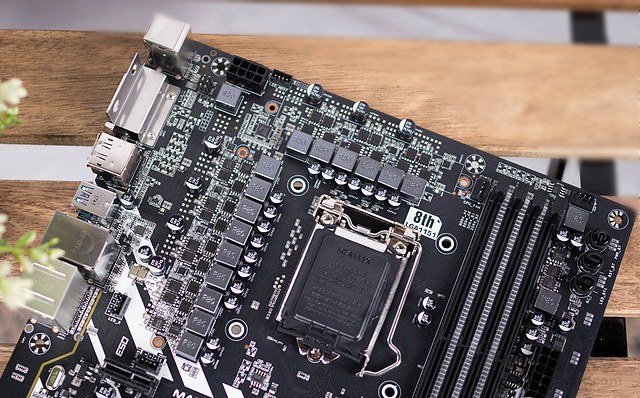

主板

如何查看主板是几项供电的？

一般来说，完整的一个相完整的主板供电主要由以下4个部分组成：

PWM控制器

MOS驱动器

MOS桥

电感以及输出电容

很多新手朋友判断主板是几项供电，一般是去数CPU附近黑块电感数量，有几个黑块电感就代表有几相供电主板。这种方法，有时候确实可以这样简单大致判断，但很多时候也不准确，存在误差。

因为，现在有很多主板厂商为了方便“忽悠”或者说“迷惑”消费者，有时候甚至会把本来不属于Vcore与Uncore段的供电元件混在一起，让人误以为“加了料”。但实际并不是这样，这里不仅仅要搞清楚真倍相，同步相还是“虚倍相”的问题，还要学会辨析不属于这两段供电的元件区分。

而大部分的主板供电都和处理器的设计结构有着密切的关系，而厂商也常常利用这种结构的差异去制造误解。如果不熟悉结构，单纯靠着一般的“常识（比如数电感）”，去判断主板的供电结构的话，很容易被带进坑里。所以下面就来说说主板供电到底怎么看。

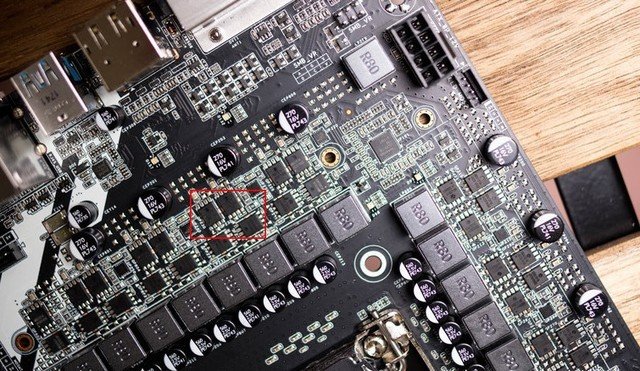

一般来说，主板上的1个电感+2个电容+4个MOS管为1项供电，有的主板则为1个电感+1个电容+2个MOS管，虽然偷工减料，但也算1项供电。

主板的开关电源供电模块主要供CPU和GPU（显卡）使用，通常是由MosFET、电感、电容以及PWM脉冲宽度调制芯片四类元件组成，以下是Intel和AMD处理器供电基本部分区别。

Intel八代酷睿供电基本分为四部分：

VCC（核心供电）

VCCGT（核显供电）

VCCIO（IO供电）

VCCSA（外围供电）

AMD Ryzen锐龙处理器的供电部分为三个或四部分：

VDD（核心供电）

VDDNB（IO供电）

SOC（外围供电）

GT（核显供电（如果有））

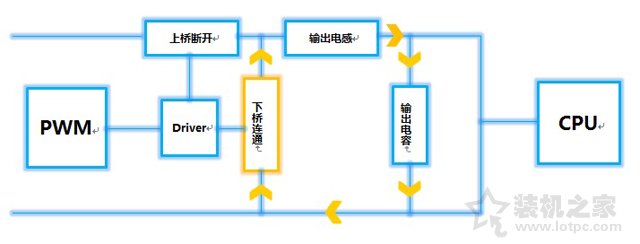

对于主板供电来说，最绕不开的是 MOSFET管、电感、电容、PWM脉冲宽度调制芯片，1相完整的供电必须包括这四个部分，其工作原理如下图所示。

各部分的功能作用：

PWM：得到VID，输出N路脉宽可调方波，控制MOSFET的开关得到相应电压。

MOSFET Driver：根据PWM的方波信号，控制MOSFET的开关。

MOSFET：起到开关的作用，通过它的开关频率我们可以得到相应的电压。

输入/输出电感：磁能与电能的相互转化，起滤波以及储能作用，搭配MOSFET在一定时间内的开关可以得到相应的电压。

输入/输出电容：存储电能为CPU供电，同时起到滤波的作用。

简单来说整个过程是：PWM产生各相的信号，各相的MOSFET Driver控制各相上桥和下桥MOSFET的开关，各相电感与输出滤波电容储能，输出滤波电容再为CPU供电。

下面认识下这些主板上的供电小模块。

1、MOSFET管：

MOSFET，中文名称是场效应管，一般被叫做MOS管。这个黑色方块在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。

每相电路都要有上桥和下桥，所以每相至少有两颗MOSFET，而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力，因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。
