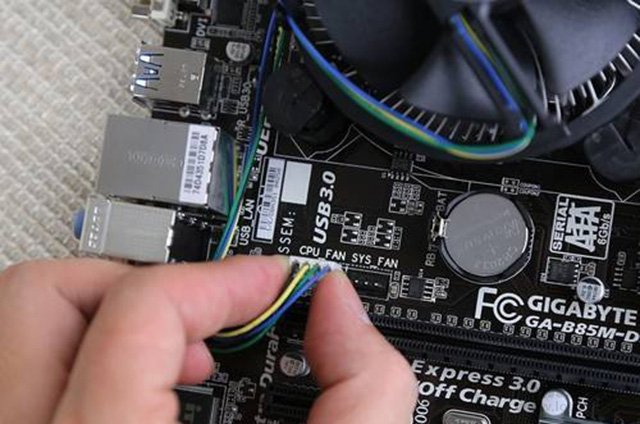

我们在电脑组装的过程中,安装过程虽然简单,不过往往都是在接线上遇到问题,经常有装机用户误将CPU散热器的供电线插到了SYS_FAN上,虽然风扇可以转动,不过在开机可能会有F1报错“CPU Fan Error”,同时也导致了CPU散热器无法智能调速。下面武林网分享一下电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普。

电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普

电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普

1、CPU_FAN

CPU_FAN是CPU散热器专用接口,12V工作电压,4PIN(针),4针风扇上带有PWM智能调速功能,根据负责和温度变化来智能控制风扇的转速。相比3针,4针多的那根线属于转速调节线,3针风扇没有PWM调节能力,但是能够检测风扇转速。其中风冷散热器风扇或者水冷散热器的风扇连接在CPU_FAN上,4针PWM智能温控,可以避免噪音过大的问题。

电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普

CPU_FAN

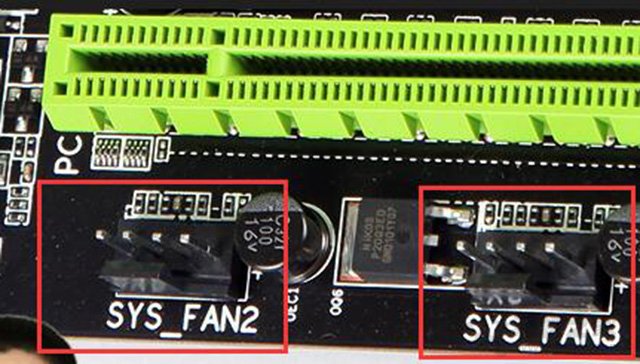

2、SYS_FAN

SYS_FAN也叫“系统散热风扇插口”,4PIN(针),一般是接入机箱风扇的,有些装机用户为了机箱内部拥有更好的散热条件,或者是组建风道,那么可能会增加机箱风扇,都会接到SYS_FAN接口上的,如果机箱风扇是3针的,是可以插上去的使用,但是少一根转速调节线。此外,有些主板上是CHA_FAN,这属于机箱风扇,不过你也可以用来接其它的电压为12v风扇。

电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普

SYS_FAN

如果是主板上只有一个CHA_FAN或者SYS_FAN,而机箱风扇有多个要如何连接,这些风扇都是4针的,想要实现调速或者神光同步,可以购买一个风扇集线器(FAN HUB)就可以了。

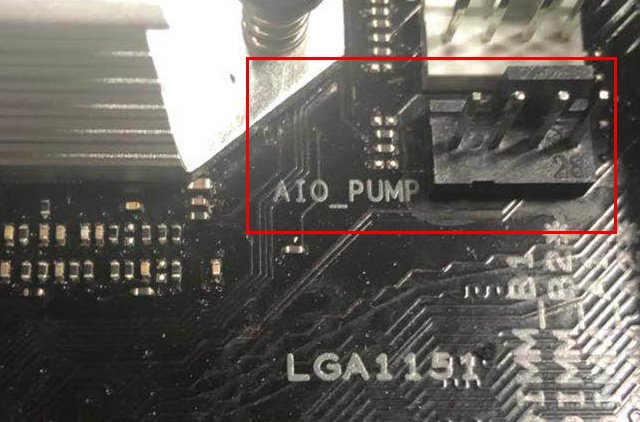

3、CPU_OPT、aio_pump

CPU_OPT、aio pump属于水冷泵专用接口的,如果您是有分体式水冷的情况下,一般接水冷泵上的。

电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普

还有一些偏门的,chip_fan属于北桥风扇、PWR_FAN属于电源风扇,一般都用不到的。

以上就是武林网分享的电脑主板上CPU_FAN、SYS_FAN、CHA_FAN、CPU_OPT接口知识科普,只要您了解了这些风扇接口的作用,这些插座皆有防呆设计,一般是不会插反的,希望本文能够帮助到大家。
