腾达 W3002R 无线路由器WDS桥接设置

1、为了配置方便，建议使用2台电脑来配置，如上图所示，电脑1用网线连接到路由器1;电脑4用网线连接到路由器2。这样设置起来更加的简便，步容易出错。WDS桥接的特点：两台路由器的SSID无线信号名称、信道和无线密码必须是一样的!

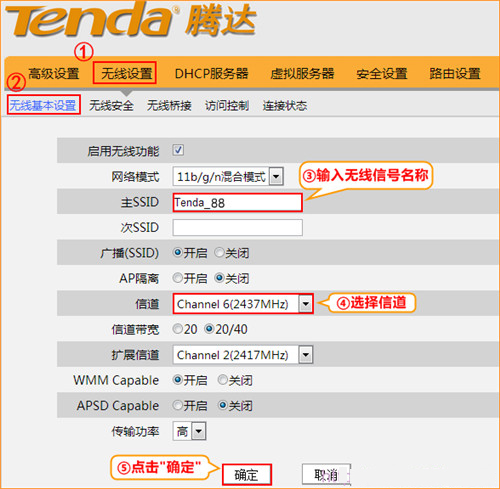

2、无线基本设置：点击“无线设置”——>“无线基本设置”——>设置“主SSID”本例设置为：Tenda_88——>“信道”选择：6——>点击“确定”。

3、配置W3002R路由器1：无线安全设置：点击“无线设置”——>“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678——>点击“确定”。

温馨提示：请记录好W3002R路由器1上的无线SSID、信道和无线密码，因为在配置另外一台W3002R路由器2的时候会用到。

4、配置W3002R路由器2：无线基本设置：点击“无线设置”——>“无线基本设置”——>设置“主SSID”本例设置为：Tenda_2——>“信道”选择：6(与路由器1的信道相同)——>点击“确定”。

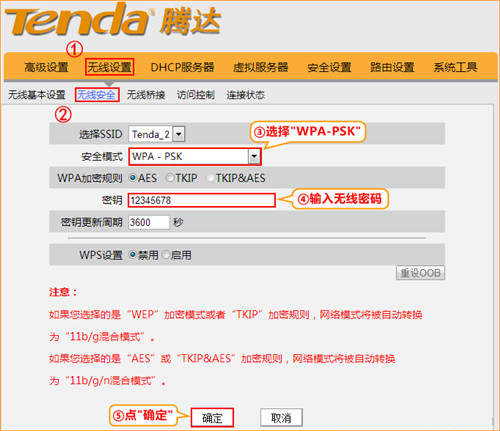

5、无线安全设置：点击“无线设置”——>“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678——>点击“确定”。

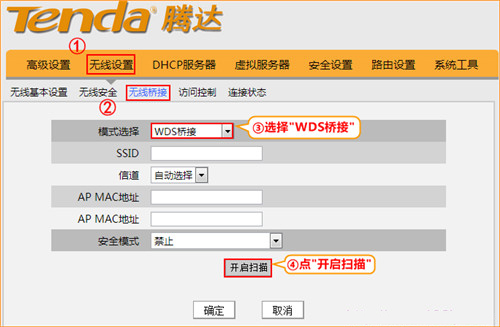

6、WDS桥接设置：点击“无线设置”——>“无线桥接”——>“模式选择”选择：WDS桥接——>点击“扫描”。

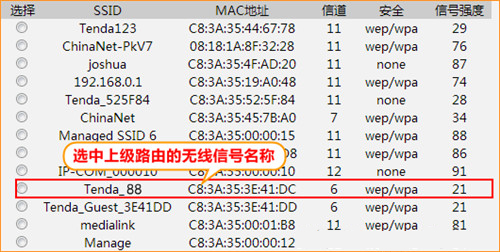

在扫描的结果中，找到W3002R路由器1的SSID进行连接。

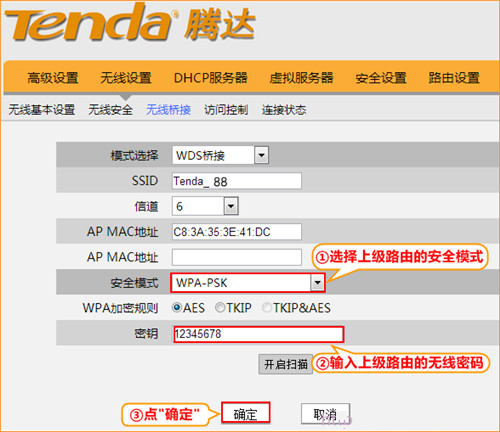

“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678(注意：“无线安全”和“密码”与W3002R路由器1上的相同。)

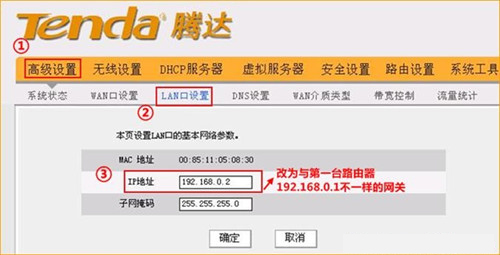

7、更改LAN口设置：点击“高级设置”——>“LAN口设置”， 修改路由器的登陆IP为192.168.0.2——>点击“确定”。

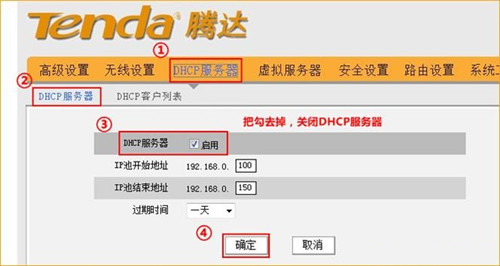

8、关闭DHCP服务：点击“DHCP服务器”——>“DHCP服务器”——>不勾选“启用”——>点击“确定”。

9、重启W3002R路由器2：点击“系统工具”——>“重启路由器”——>“重启路由器”即可，如下图所示：

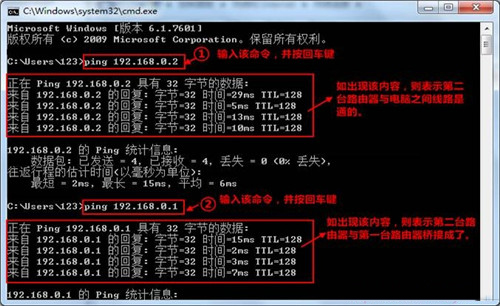

10、检验WDS配置是否成功：点击第二台电脑桌面左下角的开始—运行—输入CMD, 弹出黑色对话框子之后在光标处输入如下ping 192.168.0.1和ping 192.168.0.2命令，如出现下图所示内容，就证明桥接成功了。
