水星 MW4530R V1 设置IP带宽控制功能

一、规划分配给终端的带宽

总带宽是有限的，需要合理计划分配规则，为了更好地说明带宽控制的分配原则，举例说明：

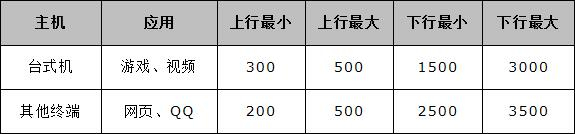

用户线路为4M ADSL线路(上行带宽512Kbps，下行带宽4096Kbps)，需要保证台式机游戏、视频，其他终端可以正常浏览网页、QQ等应用。结合用户需求与总带宽，分配规则如下：

注意：表格仅用于举例，该表格中，其他终端共用分配的带宽。

实际环境下，您可能使用8M、12M、50M的宽带，局域网也可能有5台、10台、20台主机，本文举例介绍通用的设置方法，具体不同宽带和带机量下的分配原则，请参考带宽控制如何合理分配带宽。

二、给被控制终端指定IP地址

如果您需要控制某台终端的网速，那么需要为这台终端指定一个固定的IP地址。指定方法如下：

有线电脑：如台式机，请在电脑本地连接中手动指定IP地址。台式机在手动指定IP地址时，必须指定IP地址、网关、DNS等参数。

无线终端：如笔记本、手机、Pad等，考虑到使用环境，需要在路由器中给该无线终端指定一个静态的IP地址(参考设置方法)，这样每次获取到都是指定的IP地址。

本文结合步骤一举例描述的需求，为终端设定IP地址如下：

1、台式机手动指定IP地址(本例为192.168.1.10);

2、其他的电脑、手机等终端共享带宽，所以无需指定IP地址。

三、设置带宽控制规则

1、启用带宽控制

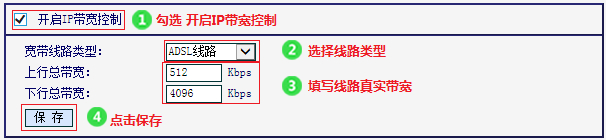

在管理界面点击 带宽控制，开启带宽控制并设置宽带的基本信息，如下图：

注意：如果您的宽带为光纤或网线入户，选择其他线路。

2、添加台式机的控制规则

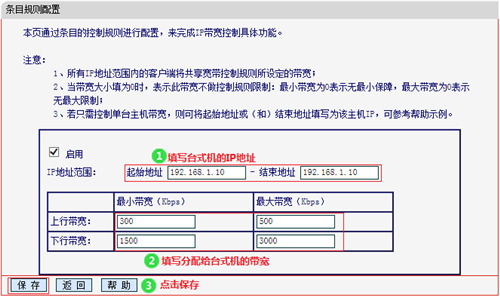

点击 增加新的条目，按照图中指导添加控制台式机带宽的规则，设置完成点击 保存。

3、添加其他终端规则

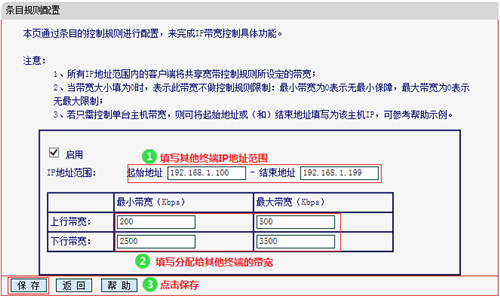

点击 增加新的条目，起始地址和结束地址分别填写 192.168.1.100 和 192.168.1.199。上行最小带宽为 200，最大带宽为 500，设置下行带宽最小为 2500，最大带宽为 3500，设置完成点击 保存。

注意：DHCP地址池默认为192.168.1.100~199。其他终端均会从该地址池中获得IP地址。

至此，举例中计划的带宽控制规则设置完成。

在后续上网过程中，台式机的最小下行带宽可以达到1500Kbps，其他终端一起使用的最小下行带宽为2500Kbps。
