TP-Link TL-ER7520G 无线路由器IPSec VPN设置指南

根据站点使用的路由器和组网方式不同，我们按照以下分类介绍各情况下的设置方法：

类型一、总部和分部都使用TL-ER7520G

该类型下，确保总部和分部的路由器均连接宽带上网正常，按照以下方法配置VPN隧道：

1、设置总部路由器的IPSec安全策略

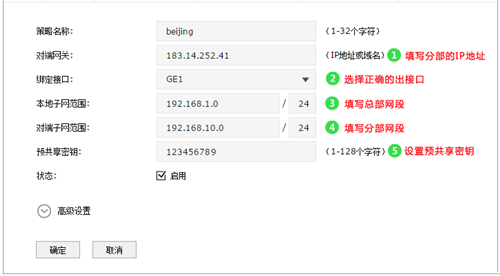

进入 VPN > IPSec > IPSec安全策略，点击+新增，设置如下：

绑定接口：即总部使用哪个接口与分部对接，请选择连接宽带的接口。

其他设置保持默认，保存设置并点击界面右上角 保存配置。

2、设置分部路由器的IPSec安全策略

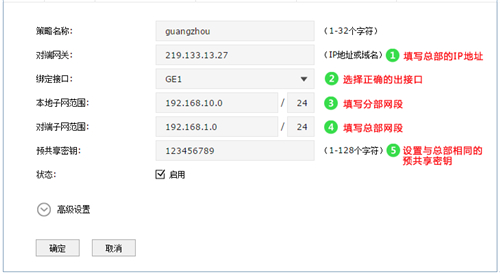

分部IPSec安全策略恰好与总部策略对应，设置如下：

保存设置并点击界面右上角 保存配置。

注意：总部与分部的高级设置建议保持为默认的设置，会自动协商最优级别的加密。

3、IPSec隧道建立成功

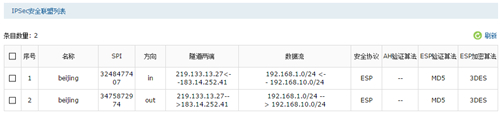

在 IPSec > IPSec安全策略，安全联盟中有对应隧道条目，表明IPSec隧道建立成功，如下图：

至此，总部与分部的IPSec安全隧道建立成功，两端内网均可以访问对端资源。如果有多个分部需要与总部建立IPSec隧道，请按照以上方法，分别在总部和分部配置对应的安全策略即可。

类型二、总部使用TL-ER7520G、分部使用其他型号的VPN路由器

1、设置总部路由器的IPSec安全策略

进入 VPN > IPSec > IPSec安全策略，点击+新增，设置如下：

设置完成后保存配置。

2、记录高级设置参数

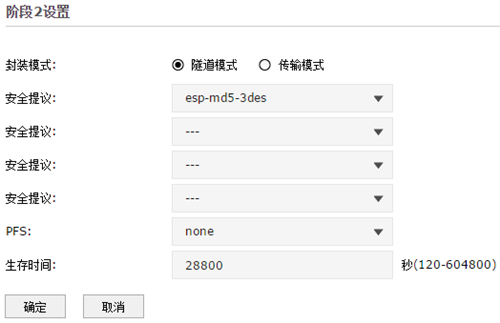

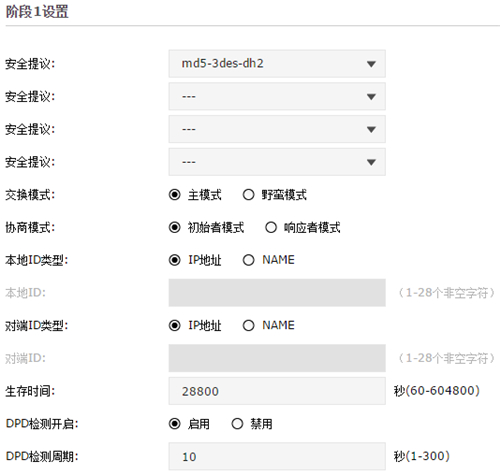

总部与分部需要成功搭建隧道，必须要配置一致的安全认证协议和参数。由于TL-ER7520G预置相关安全参数，则只需要点击高级设置，查看默认的安全提议和参数，后续方便在对端路由器上进行配置。点击高级设置并记录对应参数，如下：

3、设置分部路由器的IPSec安全策略

分部的路由器需要设置与总部对应的安全策略，主要是阶段一(IKE)和阶段二(IPSec)的参数需要一致，且IPSec安全策略中的网络参数相对应。

由于各个厂家的路由器设置方法有所差异，请以实际配置界面为准，此处不作介绍。如果您使用的是我司VPN路由器。

类型三、总部或分部的路由器当做二级路由器使用

如果总部或分部的路由器当做二级路由器使用，也就是路由器前端还有路由器，那么设置IPSec VPN的时候需要注意，请将部分参数设置为：

交换模式-野蛮模式

本地/对端ID类型：NAME

NAT下的路由器为初始者模式，对端为响应者模式。

对端网关：对端网关为二级路由器前端路由器的WAN口IP地址。
