RDB文件是在redis的“快照”的模式下才会产生，那么如果我们理解了RDB文件的结构，是不是让我们对“快照”模式能做到一个心中有数呢？？？

一、RDB结构剖析

　　首先呢，我们要对RDB文件有一个概念性的认识，比如下面画的图一样：

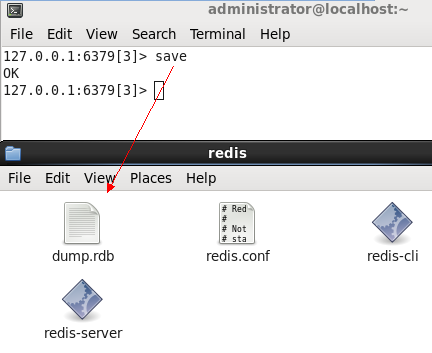

从图中，我们大概看到了RDB文件的一个简要的存储模式，但为了更好的方便对照，我准备save一个empty database，对比一下看看效果：

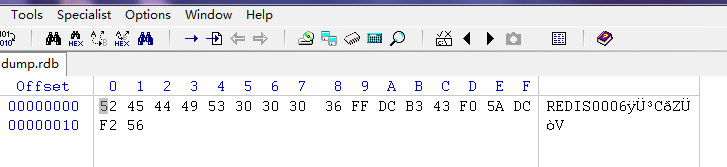

然后我们用winHex打开dump.rdb文件，看看它的16进制。

好了，该打开的我都打开了，下面我们一一来比较一下。

1. Redis参数： 可以看到在16进制的前5个字节中，是“REDIS"五个大字母，这个的作用显而易见，肯定就是判断当前的文件是否为“RDB文件“，这样才方便用常量的时间来判别。。。

2. db_version： 在Redis字符之后，我们看到了占用4个字节的0006，这个就是RDB文件结构图中的 db_version。对吧，同样也很简单，就是判断当前Redis的版本号，对否？？？

3. database： 由于我演示的是一个empty database，自然没有相应的结构，等下我们再插入记录，再对比一下。

4. EOF： 从winHex上面你是否看到了，它占用一个字节的空间，就是一个“y”上面加了两点，由于用unicode无法表示，所以出现了这么个乱码，当然16进制可以标识，就是所谓的“FF”，看到了没有？？？ 那么它的作用就是标识database的结束。

5. checksum： 从名字上你就可以看得到，它就是一个校验和，原理当然就是看文件是否损坏，或者是否被修改，这样有点像现在的OAuth验证，对吧，它占用了8个字节，也就是最后的：DC B3 43 F0 5A DC F2 56。。。

二、带数据的RDB文件结构演示

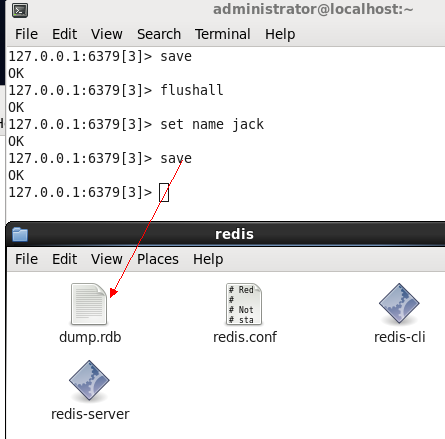

好了，上面我已经演示了除Database之外的所有参数，下面我们来set一个最简单的string类型，看看database结构是否如图所示。

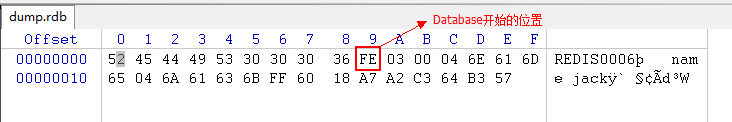

用WinHex打开dump.rdb文件如下：

为了方便对照，我在图中标记了一下Database开始的位置，也就是十六进制的 FE。。。

1. database [selectDB]： 可以看到，selectDB其实就是一个无法用unicode标记出来的一个字节，十六进制就是FE，当redis碰到这个字符的时候就知道自己该干嘛了。。。。要准备执行select命令了。。。

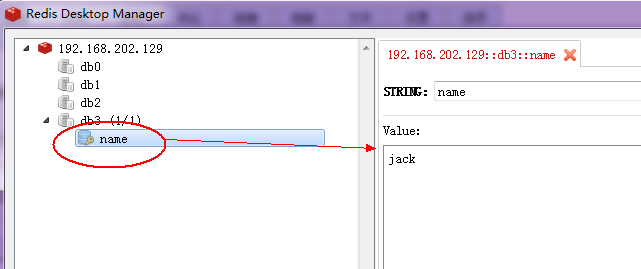

2. database[db_number]： 在FE之后，我们看到了十六进制的 ”03“，也就是切换到第三个数据库中，还记得吗？ 我之前在set数据的时候，曾今执行过select 3，也就是将数据set到第3号数据库中，如果你忘记了，没关系，我用redis客户端打开给你看~~

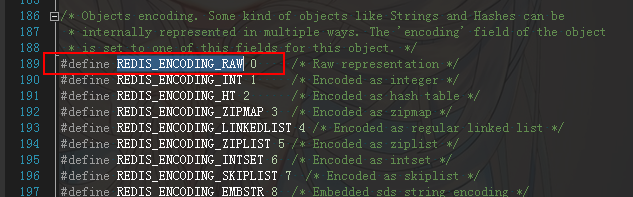

3. database[pairs][type]: 当你知道select哪一号数据库之后，接下来的操作就是怎么去分析key,value数据了，在key/value数据中，第一个就是type，其实这个type就是你的value的encoding类型，可以看到在winHex中表示的0，也就是以下的源码：

4.database[pairs][key][len]： 在type之后，就是所谓的key，而key的组合模式是【len，value】,其中len就是key的长度，你也可以看到，winHex中表示的是 “04”，也就是说name的长度为4。对吧。。。

5.database[pairs][key][value] 同样的道理，这里的模式也是【len，value】，前面为value的length，后面为value的具体值。
