HDD LED和power LED是有正负极的,插反了就亮不了，有颜色那跟是正极，HDD LED正极一般是红色的，注意连接主机的前面板的线缆的时候注意一定不要插错，轻者就是造成一些不良的反应，如无法开机，指示灯不亮，严重的情况会造成线缆的烧毁，存在严重的安全隐患。

　　上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。

　　下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置。然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。

当然还有一种情况就是主板或者硬盘存在问题，一般这种情况是比较严重的问题了，另作检测和处理。

下面简单举例说明一下主板前面板的连线问题：

前置音频连接方法
　　由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢，我们一起来看一看。

点击查看大图

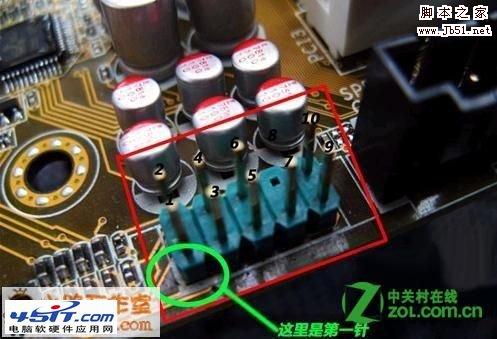

　　从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

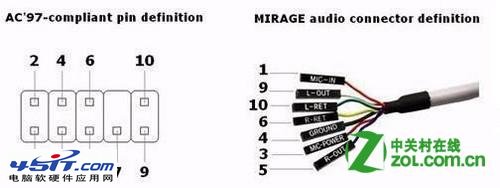

　　上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：

　　1——Micin/MIC（麦克风输入）
　　2——GND（接地）
　　3——MicPower/MicVCC/MICBIAS（麦克风电压）
　　4——Nopin
　　5——LINEOUTFR（右声道前置音频输出）
　　6——LINEOUTRR（右声道后置音频输出）
　　7——NOpin
　　8——NOpin
　　9——LINEOUTFL（左声道前置音频输出）
　　10——LINEOUTRL（做声道后置音频输出）

　　在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
其他硬盘LED指示灯的问题，这些问题同样有很多同学也遇到了都是关注价值比较大的问题，建议阅读为宜。
