　　现在淘汰的光驱都不少，相对于现在的光驱来说，以前的光驱做工扎实，用料实在，而且转速不高，非常适合用来听音乐，下面我们利用简单的打磨，让老光驱也能发出美妙的声音。

　　光驱的结构很简单，包括主体支架，托盘，激光头组件和电路板。工作过程也很简单：CD盘片放进光驱后，激光发生器发生激光，经过多次调整以后，准确的读取CD碟片上的音频信号，然后反射回来的光信号转换为数字信号，这样就完成了读取过程。然后通过电路板输出，对于我们直接使用CD接音响而言，音频数字信号要经过光驱内部的数模转换后为模拟信号，然后输出到音箱。这个过程中，我们只要对CD的电路进行简单的打磨，便可以获得较高品质的声音了，其音质好过大多数的声卡处理后的效果，甚至可以接近身价不菲的CD机了。下面，我们分三个部分进行打磨。
首先调整激光头功率。

　　退役的老光驱，一般都存在激光头的老化和光盘打滑的问题。这就需要我们进行一点简单的调整。

　　对于激光头功率下降来说，引起的读碟能力下降来说，如图所示可以简单的调整激光头侧面的一个2K的无限位电位器（可调电阻）。这就是激光头功率调节电位器。用万用表测量电位器的两个引脚，记下阻值，然后用小螺丝刀轻轻旋转，测量电阻，将阻值调节到原来的的2/3。一般多调节几次即可把握调节的尺度。
对于光盘打滑引起的读盘能力下降来说，多是由于电机上和光盘接触的橡胶垫在长期使用中变的光滑没有弹性，导致了摩擦力下降。我们只需要用砂纸轻轻打磨即可。（主要打磨的过程中，要盖住激光头，防止粉末弄脏激光头，导致读盘能力下降
其次打磨电路部分。

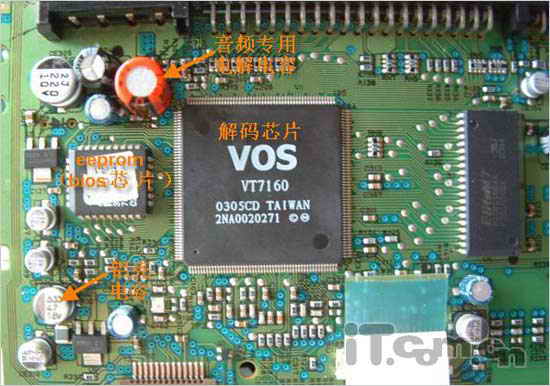

　　对于解码电路部分，我们没有必要去更换芯片，电路设计已经决定来适用芯片的种类，即使有可以替换的规格高一点的芯片，对于性能提升有限，成本太高，而已焊接难度较大，一般的DIYer难以掌握。这里我们可以通过增补高品质的电容，来提高电路品质，如上图，我们将电路全部换了高品质的铝电容，和音频专用的电解电容。一般建议大家选择ENLA电容，价格适中，品质较好，而且市场上很容易买到。更换电容的方法也很简单：电容上有黑色条纹的对应的针脚为负极，铝电容为黑色半圆。电路板上，白色半圆对应的是负极。注意不要搞错正负极。

　　对于电容的选择上来说，我们要注意以下几个方面：选择音频专用电容，效果较好。替换电容一般的标准就是和电路板原来的电容型号一样，包括容量和耐压值。一般来说，容量大一点，耐压高一点，都可以。但是相同耐压值，容量越大，电容体积也越大。相同容量，耐压值越大，体积也越大。电容体积过大，会影响电容插板和光驱内部空间的合理排列的，选择适当即可。

最后打磨运放。

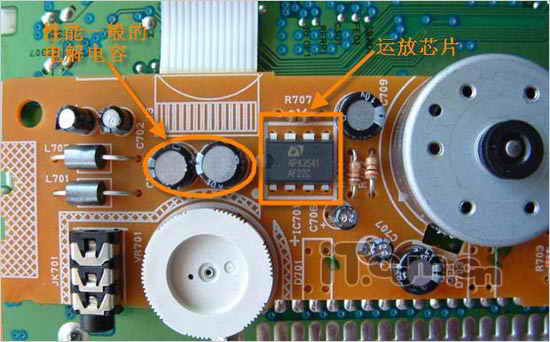

　　光驱内部都带有简单的运放电路，这样的电路，使的音箱的本底噪音比较大。我们需要进行一点简单的打磨。

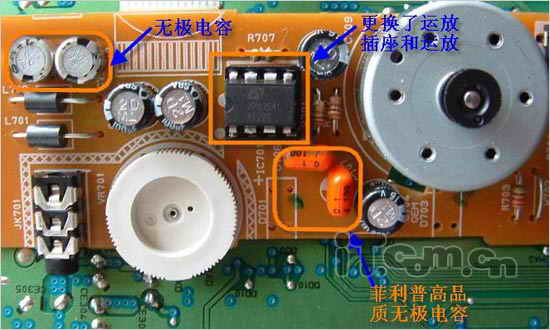

　　首先，将和音频信号相关的电路，都换了高品质的无极音频专用电容，如图中白色的电容和红色的菲利普电容。控制电路部分，我们也更换了红宝石电容。对于运放，这里我们需要特别注意。一般光驱使用的都是品质一般的运放芯片，对音质的损害极大。我们试验证明，音频信号的底噪绝大部分，就是这个性能差的运放引起的。这里，我们为运放先安装了一个运放插座。这样可以很方便的使用各种运放，体验不同的口味，而更换简单，只需要把运放插到上面即可。一般光驱使用的都是单运放，注意不可以使用双运放替换。在替换运放时，最后先到网上查询可以替换的型号，再进行替换，切忌盲目。

关于焊接注意的几个小问题。

　　在电路中不能确定线路的极性时，建议使用无极电解电容。电容的工作电压不能超过其额定电压。在进行电容的焊接的时候，电烙铁应与电容的塑料外壳保持一定的距离，以防止过热造成塑料套管破裂。并且焊接时间不应超过10秒，以保证焊接温度不应超过260摄氏度，防止对电容内部的高温损坏。
最更换运放时，对于有8个脚的芯片来说，一般的DIYer感觉很难拆焊，这里我们可以采用一个简单的方法，预除去运放针脚和电路板的焊盘上间的锡，我们要反其道而行之，先大量的上锡，将8个脚全包裹住。此时，用一把烙铁，便可以同时加热8个脚，轻轻一把就下来了。对于残留的锡，我们可以使用吸锡器来一次吸走。也可以加热刚才的锡（受到表面张力的作用，成为一个滚动锡球），我们只要将电路板反过来，轻轻一拍，就可弹落这个锡球（注意不要弹到身体上，防止烫伤）。使用一个安静一点的电源，听几首舒缓的老歌，那份惬意是不须多言的。
