教大家网线接入水晶头的两种正确方法

2020-10-24 12:16:13
字体:
来源:转载
供稿:网友

你知道网线接入水晶头的两种正确方法吗?

网线接入水晶头并不是很难的,可是说是很容易的,其中最重要的是它接入的线序问题。

网线水晶头有两种做法标准,标准分别为 TIA/EIA568B 和 TIA/EIA 568A 。

568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕

568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕

网线的接法一般有两种接法:直通线和交叉线。

1.直连线的做法是两头,从左到右两端都是568B或者都是568A的做法,但两头568B是常规做法,通常使用这种:

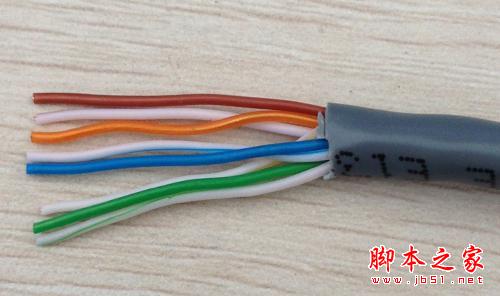

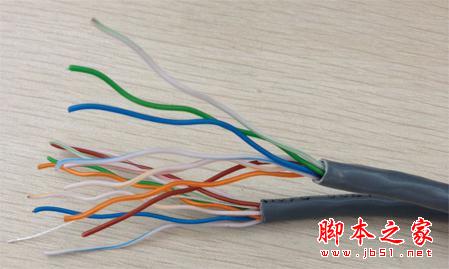

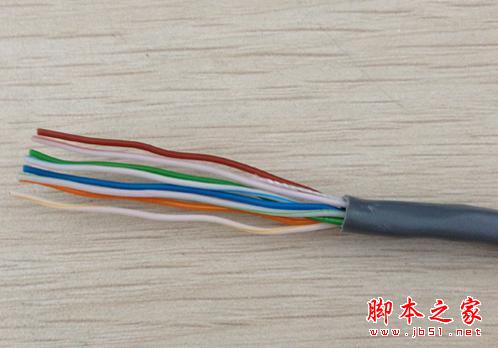

拨开线皮后,将双双缠绕的网线都解开,排序,将8条线芯剪平整。

你知道网线接入水晶头的两种正确方法吗?

你知道网线接入水晶头的两种正确方法吗?

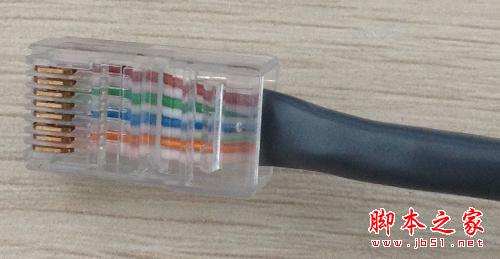

水晶头铜片和凹糟的地方向上,从左到右按线序,插入水晶头

你知道网线接入水晶头的两种正确方法吗?

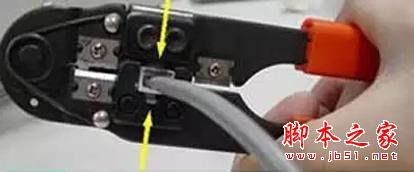

将水晶头放入压线钳的压头槽内,准备最后的压实。双手紧握压线钳的手柄,用力压紧

你知道网线接入水晶头的两种正确方法吗?

2.交叉线做法是两头,从左到右一端是568B,一端是568A,其它步骤和直通线做法一样。

你知道网线接入水晶头的两种正确方法吗?

你知道网线接入水晶头的两种正确方法吗?

其实568A和568B的线序标准就是橙和橙白,绿和绿白的两组线的调动。

3.直连线和交叉线的应用情况通常为:

使用直通线的情况:

1.将交换机或HUB与路由器连接;

2.计算机(包括服务器和工作站)与交换机或HUB连接。

使用交叉线的情况:

1.交换机与交换机之间通过UPLINKS口连接;2.HUB与交换机连接;3.HUB与HUB之间连接;

4.两台PC直接相连(网卡对网卡);

5.路由器接口与其它路由器接口的连接;

6.Ethernet接口的ADSLModem连接到PC机的网卡接口。

我们一般日常生活中使用的都是直连线做法。
