迅时MX网关FXO口对接OM设备IP外线组网链接设置教程

2020-10-24 12:15:42
字体:
来源:转载
供稿:网友

上海迅时MX网关FXO口对接OM设备IP外线

工具/原料

上海迅时OM设备,HX4E,IP话机,网线,电话线,电源

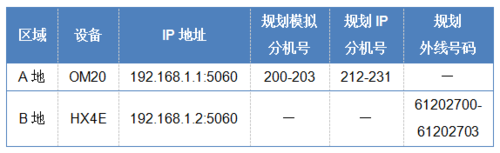

MX网关FXO口对接OM设备IP外线组网连接

迅时MX网关FXO口对接OM设备IP外线

迅时MX网关FXO口对接OM设备IP外线

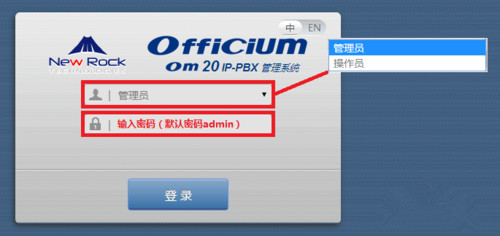

登录到OM设备配置界面

打开电脑浏览器,输入OM设备IP地址,登录到OM设备配置界面

在用户栏下拉框中选择管理员,在密码栏输入密码(默认密码admin)

迅时MX网关FXO口对接OM设备IP外线

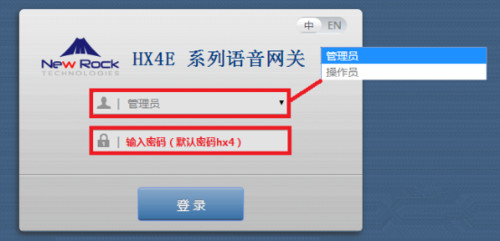

登录到MX网关配置界面

打开电脑浏览器,输入查询到的MX网关IP地址,登录到MX网关配置界面

以HX4E网关为例,在用户栏下拉框中选择管理员,在密码栏输入密码(默认密码hx4)

迅时MX网关FXO口对接OM设备IP外线

MX网关配置

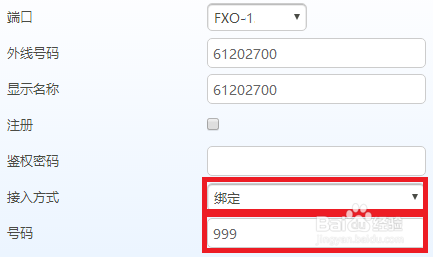

在MX网关配置界面中选择【中继线设置-中继线功能】,设置FXO-1端口绑定虚拟IP外线号码999,并保存;(FXO-2/3/4同理)

迅时MX网关FXO口对接OM设备IP外线

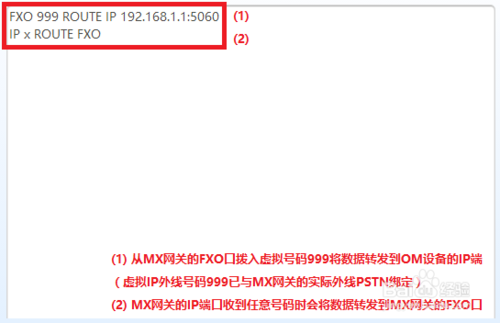

在配置界面中选择【拨号及路由-路由表】,编写路由,并保存

迅时MX网关FXO口对接OM设备IP外线

迅时MX网关FXO口对接OM设备IP外线

OM设备配置

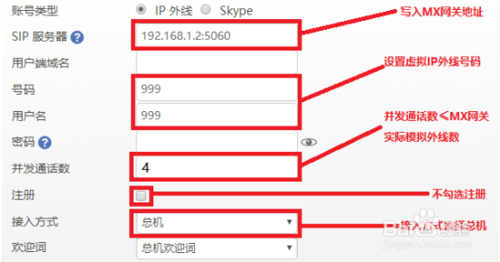

在OM设备配置界面中选择【外线设置-SIP外线】,点击新增,添加线路,并保存

迅时MX网关FXO口对接OM设备IP外线

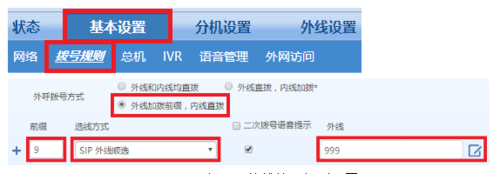

在OM设备配置界面中选择【基本设置-拨号规则】,外呼拨号方式选择“外线加拨前缀,内线直拨”,按照规划MX网关模拟外线(PSTN)加拨前缀9,并保存

迅时MX网关FXO口对接OM设备IP外线

验证MX网关FXO口对接OM设备IP外线是否成功

分机互拨;

分机加拨前缀9通过PSTN外线呼出;

分机加拨前缀9通过PSTN外线呼出;

注意事项

注:如上述验证中存在问题,请检查:1)MX网关与OM设备之间的链路是否能够Ping通;

(2)OM设备的拨号规则是否设置;

(3)OM设备的SIP外线设置过程中不勾选注册;

(4)MX网关路由编写是否正确
