H3C交换机配置备份与恢复(web界面/命令行形式)

　　局域网维护中，有时候我们需要对网络设备的配置进行备份与还原。

　　相信有很多网管员备份配置都是采用display current命令查询当前设备运行配置信息，然后采用ctrl+c，ctrl+v的方式将信息保存到txt文档中;或者直接用捕捉屏幕输出的方法保存信息。

　　还原的时候再复制命令到交换机中从新运行。这种方法当然也是可行的，但是当交换机的配置特别多，又比较复杂的情况下，这种方法就不太合适了。

　　下面我介绍一种整体导入和导出H3C交换机配置的方法。

　　本次实验采用的设备和软件有：H3C S5500 Series、Cisco TFTP Server

　　实验之前先了解几个名词的具体意义。

　　saved-configuration 交换机flash中保存的下次启动的配置

　　current-configuration交换机当前生效的配置

　　default-configuration 交换机的出厂配置

　　startup-configuration 交换机下次启动配置文件

　　采用TFTP服务器备份配置有两种方法：

　　第一种：在web界面上进行备份

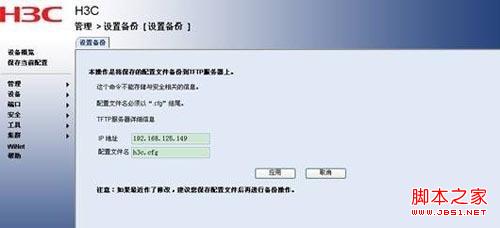

　　依次单击管理—>设备备份，出来设备备份界面，然后在IP地址栏中输入tftp服务器的IP地址，配置文件名中输入你要保存的文件的名称，然后单击应用，等待一段时间，会出现备份成功界面，如下图：

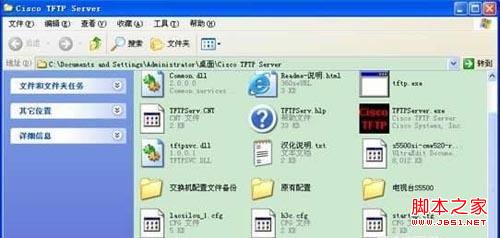

　　这时候在你的tftp软件的根目录下就有一个h3c.cfg文件，如下图所示：

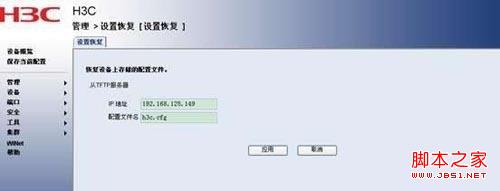

　　配置的恢复步骤跟备份类似，只需选择管理—>设置恢复，然后输入相应的tftp服务器的ip地址和需要恢复的配置文件名称，单击应用。

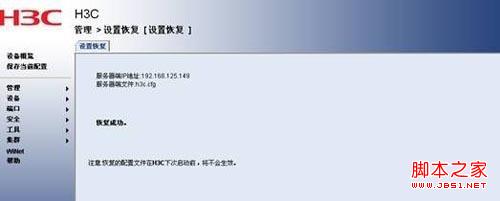

　　等待一段时间后，出现恢复成功界面，如下图：

　　采用这种方式恢复的配置不需要修改设备启动项，从启交换机，即以新的配置运行。

　　第二种：命令行形式

　　配置备份

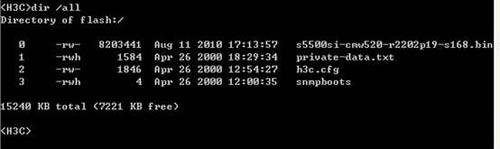

　　第一步：使用dir /all命令查看设备的配置文件。

　　此处的配置文件名为h3c.cfg。

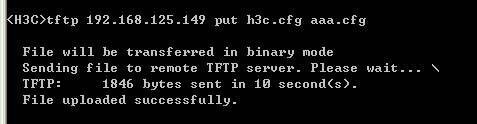

　　第二步：使用backup startup-configuration to 192.168.125.149 aaa.cfg或tftp 192.168.125.149 put h3c.cfg aaa.cfg 备份配置文件(h3c.cfg为原配置文件名，aaa.cfg为备份后的文件名，若不指定指与原文件同名)。

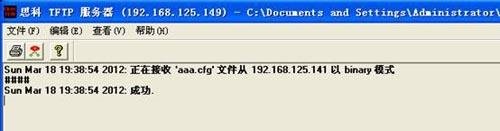

　　TFTP服务器上也有会显示传输成功，如下:

　　配置恢复

　　第一步：使用restore startup-configuration from 192.168.125.149 aaa.cfg或tftp 192.168.125.149 get aaa.cfg

　　命令从tftp服务器上下载配置命令，如下图：

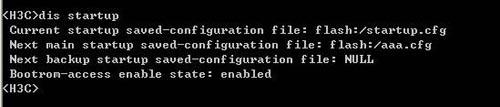

　　第二步：使用dis startup命令，查看下一次启动所使用的配置命令，如下图：

　　发现正是我们导入的aaa.cfg配置文件，从启交换机后，恢复之前配置的运行状态。

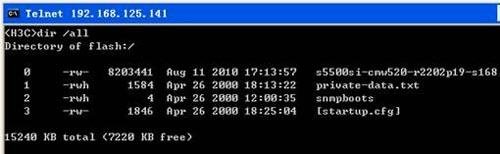

　　小知识：采用delete删除的配置没有直接删除，而是存放在交换机的回收站内，使用dir /all命令可以查看到，

　　带方括号的文件是采用delete命令删除的文件。

　　要想真正删除startup.cfg文件，可以使用reset recycle-bin命令清空回收站，或者在使用delete命令是带上unreserved参数，即：delete /unreserved flash:/startup.cfg。采用reset save-configuration命令会彻底删除设备保存的启动配置。

　　要在web模式下进行备份首先必须开启交换机的http服务(默认是开启的)，创建web登录的用户名和密码(权限必须在level 3以上，包括level 3)，然后需要给交换机设置一个管理IP，让交换机能够与tftp服务器正常通讯。

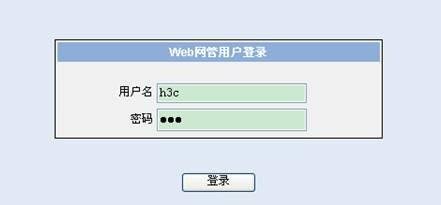

　　开启tftp服务器，在浏览器中输入交换机的管理IP，此次为192.168.125.141，打开web登录界面。

　　输入用户名和密码，进入web管理界面，如下图：
