H3C S1224是H3C公司自主开发的全千兆无管理以太网交换产品，提供了24个10/100/1000M以太网端口，所有端口均支持全线速无阻塞交换以及MDI/MDIX自适应功能，外形采用13英寸铁壳设计。下面就为大家分享了H3C S1224系列交换机快速入门手册，希望对大家有帮助！
产品简介
前面板

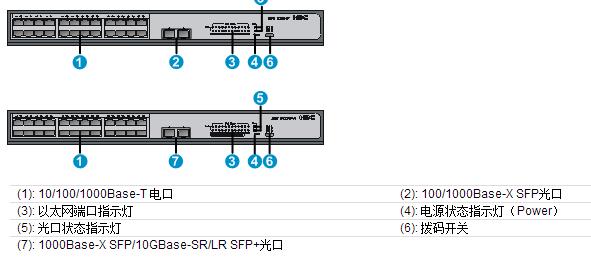

下面依次为S1224F、S1224P-X设备的前面板示意图。
(1): 10/100/1000Base-T 电口
(2): 100/1000Base-X SFP光口
(3): 以太网端口指示灯
(4): 电源状态指示灯（Power）
(5): 光口状态指示灯
(6): 拨码开关
(7): 1000Base-X SFP/10GBase-SR/LR SFP+光口
说明-12
拨码开关用来切换交换机的功能，具有三个档位：
l “标准交换”：开启流量控制、downshift功能；
l “网络克隆”：关闭流量控制功能、开启downshift功能；
l “汇聚上联”：开启流量控制、downshift、两个Uplink端口的聚合功能。
后面板

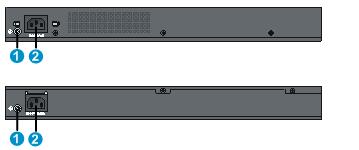

下面依次为S1224F、S1224P-X设备的后面板示意图。
(1): 接地螺钉
(2): 交流电源接口

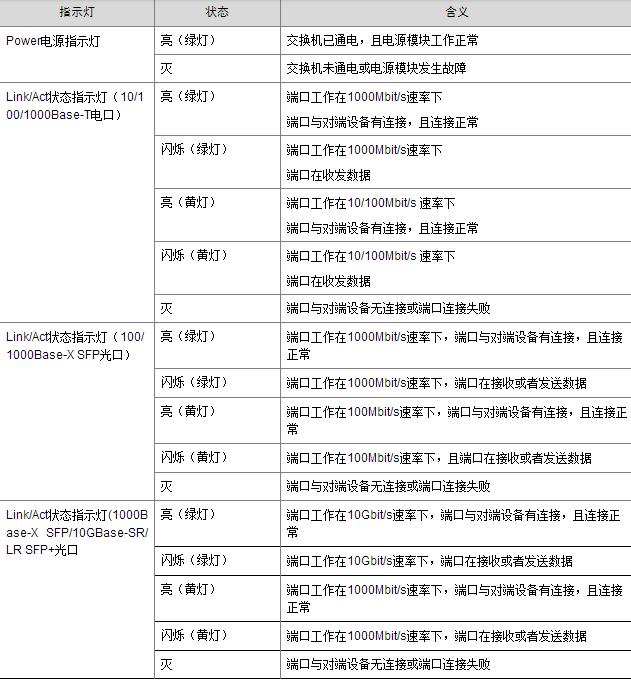

指示灯说明
安装设备
交换机既可以安装在19英寸标准机柜上，也可以直接放置在工作台上。
为避免使用不当造成设备损坏或对人身的伤害，请遵从以下的注意事项：
l 请不要将交换机放在水边或潮湿的地方，并防止水或湿气进入交换机机壳；
l 请保证交换机工作环境的清洁，过多的灰尘会造成静电吸附，不但会影响设备寿命，而且容易造成通信故障；
l 请保持交换机通气孔畅通，请勿堆砌放置；
l 请确保交换机在一个正确、稳定的电压下工作；
l 在使用交换机前，请务必通过交换机后面板的接地端子可靠接地；
l 在清洁交换机前，应先将交换机电源插头拔出。请不要用湿润的布料擦拭交换机，也不要使用液体清洗交换机；
l 在交换机工作时请不要打开机壳。即使在不带电的情况下，也不要随意打开交换机机壳。
说明-12
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
安装到19英寸标准机柜
安装过程如下（以S1224F为例进行介绍）：
步骤1 检查机柜的接地与稳定性。

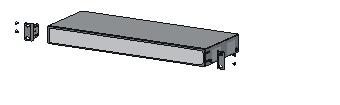

步骤2 用螺钉将安装挂耳固定在交换机前面板两侧。

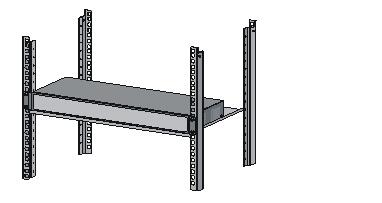

步骤3 将交换机放置在机柜的一个托架上，沿机柜导槽移动交换机至合适位置。
步骤4 用螺钉将安装挂耳固定在机柜两端的固定导槽上，确保交换机稳定地安装在机柜槽位的托架上。
说明-12
设备的挂耳并不用来承重，它只起固定作用。安装设备于机柜时，设备机箱的下边要有托架（固定在机柜上）来支撑设备。
安装交换机到工作台
您也可以直接将交换机放置在干净、稳固、接地良好的工作台上。安装过程如下：
步骤1 小心地将交换机倒置。用软布清洁交换机机箱底板上的凹槽，确保没有油污或灰尘吸附。
步骤2 撕掉随机附带的脚垫表面的粘贴纸，将脚垫粘贴到交换机机箱底板上的凹槽内。
步骤3 小心将交换机正置，放在工作台上。
连接线缆
连接电源线

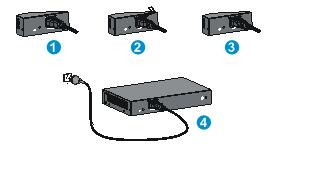

步骤1 将随机附带的电源线的一端准确到位地插入到设备的交流电源插孔上。
步骤2 安装电源线卡钩。
步骤3 用电源线卡钩固定好电源线，防止电源线脱落。
步骤4 将电源线的另一端连接到外部的交流电源插座上。
S1224P-X电源线连接图
S1224F电源线连接图
安装SFP/SFP+光模块并连接光纤
注意-12
l 安装SFP/SFP+光模块时，请勿触碰SFP/SFP+光模块的金手指部分；
l 建议用户在连接光纤前，不要将SFP/SFP+光模块的防尘塞拔出；
l 建议用户不要将已插有光纤的SFP/SFP+光模块直接插入插槽，请拔出光纤后再进行安装。
步骤1 佩戴防静电手腕，确保防静电手腕与皮肤良好接触并可靠接地。
步骤2 将SFP/SFP+光模块的拉手向上垂直翻起，用手捏住光模块两侧，沿水平方向将光模块轻推入插槽，直至光模块与插槽紧密接触。
安装SFP/SFP+光模块示意图
步骤3 去掉光纤的LC连接器的防尘帽以及SFP/SFP+光模块的防尘塞。
步骤4 将光纤的LC连接器连接到SFP/SFP+光模块。
连接光纤示意图
说明-12
l 对于S1224F，为保证链路正常工作，S1224F及与其对接的设备的光口都需要设置为自协商工作模式；
l 当S1224P-X的光口与对端设备的光口都采用千兆光模块连接时，S1224P-X的光口的工作模式为强制模式，为保证链路正常工作，对端设备的光口也需要设置为强制模式。

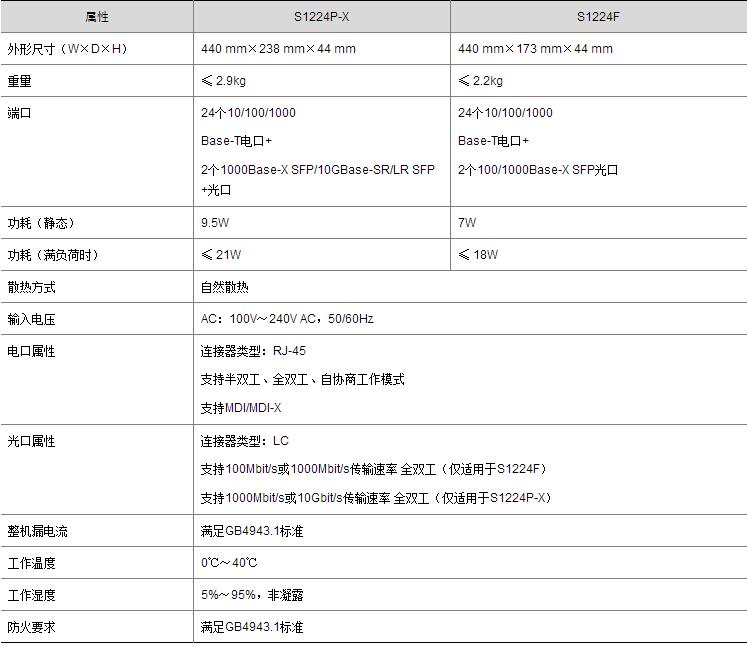

技术规格

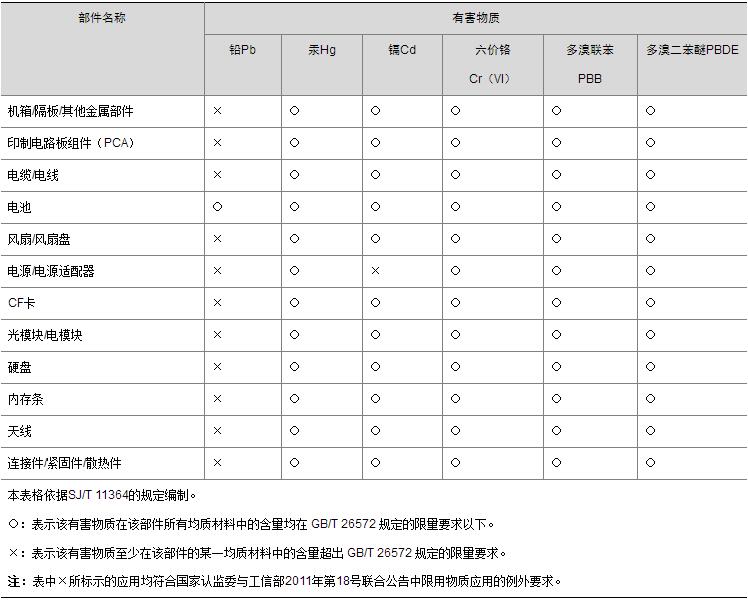

附录：产品中有害物质清单全集
