H3C Mini系列交换机性能如何？华三H3C Mini系列无管理型交换机详细评测

H3C Mini系列交换机是华三通信技术有限公司（以下简称H3C公司）推出的新一代绿色节能交换机，安装维护便利，业务特性丰富，全新造型，精致典雅。无管理型交换机，提供拨码功能，支持“标准交换、网络克隆、汇聚上联”三种工作模式。下面就详情来看看吧！

为了满足企业组网的实施需求，为企业、商家等提供稳定的网络环境，新华三推出了Mini系列无管理型交换机，H3C Mini 是H3C面向小微商企市场推出的网络系列产品。Mini产品以商业用户网络需求为中心，继承H3C在网络产品领域深厚的技术积累，致力于为商业客户提供“经济、高效、易用” 的产品及网络解决方案。

H3C Mini系列无管理型交换机根据端口数的不同分为三个型号，分别为8端口的Mini S8G-U、16端口的Mini S16G-U以及24端口的Mini S24G-U。

今天就让我们一起来对H3C Mini系列无管理型交换机进行测试，实际应用中究竟有何表现?接下来就让我们一睹为快。

H3C Mini系列交换机外观篇

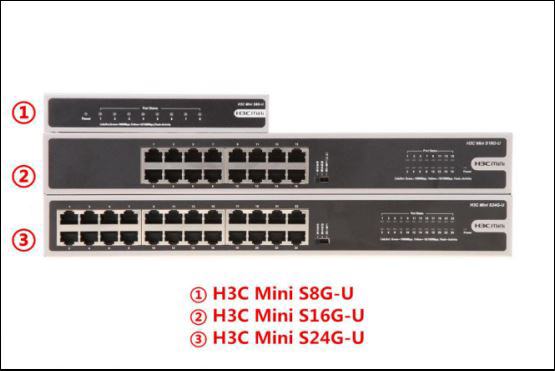

H3C Mini系列的三款交换机产品在外观上除了机身大小和网络端口数量外，整体来讲大同小异。首先我们以H3C Mini S8G-U为例对产品外观进行简单的说明。

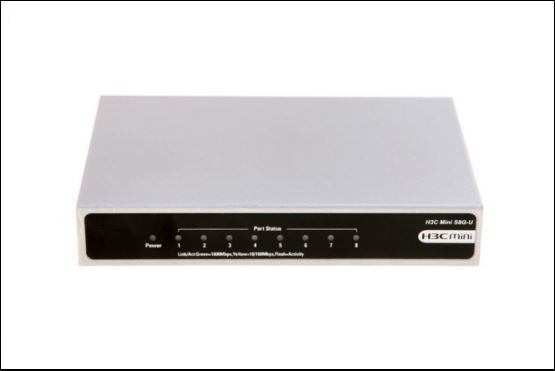

▲H3C Mini S8G-U产品正面机身图

H3C Mini系列交换机采用了全新造型，精致典雅,机身整体很是光滑美观，H3C Mini S8G-U外形尺寸为158X105X27(mm),很是小巧。正面为指示灯设计，通过指示灯能够清晰的获知每个网络端口的连接是否正常，非常方便。

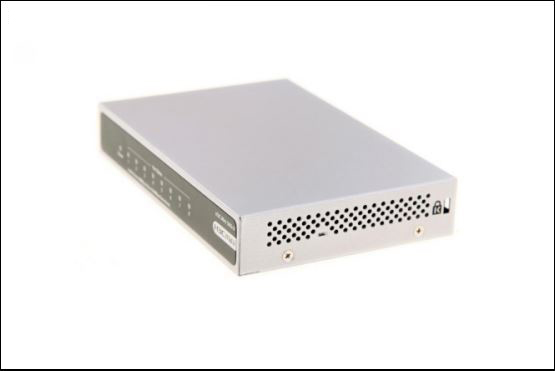

▲H3C Mini S8G-U交换机侧面机身图

机身两个侧面为大面积的散热栅栏，能够很好地保证产品的散热性，对产品工作的稳定性很有帮助。和其他两款产品不同的是，H3C Mini S8G-U提供有防盗锁孔，在安装时可以选择使用防盗锁将交换机固定在工作台上。

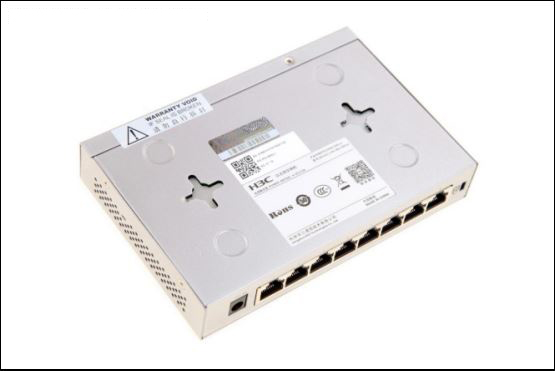

▲H3C Mini S8G-U交换机底部产品机身图

H3C Mini系列交换机底部设置有悬挂开孔，能够将交换机进行悬挂安装，此外产品还配备有四个脚垫，如果要将产品放置在平台上，可以将脚垫安装在产品底部的四个凹陷区域位置。

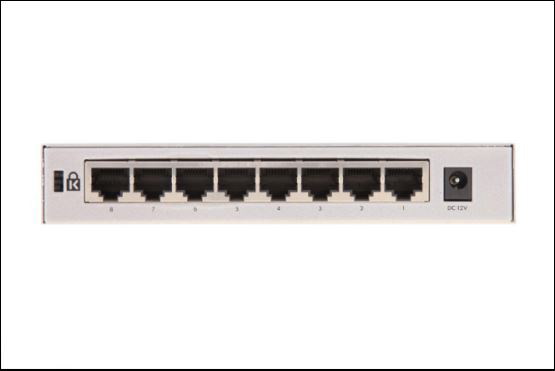

▲H3C Mini S8G-U交换机背面机身图

H3C Mini S8G-U交换机产品背面是网络接口和电源接口设计，产品配备有8个千兆网络端口和一个12V电源接口。

▲H3C Mini S24G-U产品正面机身图

相比之下，H3C Mini S16G-U和H3C Mini S24G-U两款交换机产品较H3C Mini S8G-U略有不同，首先两款产品机身尺寸均为330X173X44(mm)，网络端口分别为16个和24个，并均位于产品正面，紧挨指示灯。

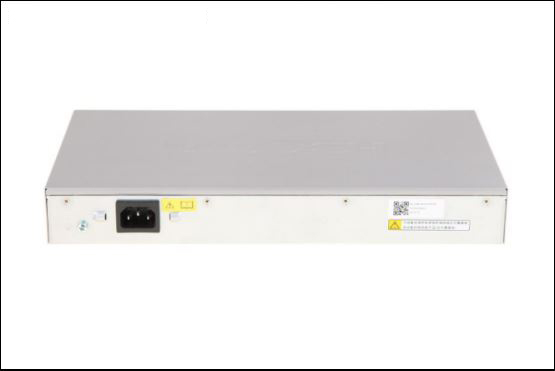

▲H3C Mini S24G-U产品背面机身图

H3C Mini S16G-U和H3C Mini S24G-U电源接口位于产品背面，输入电压为100V~240V。

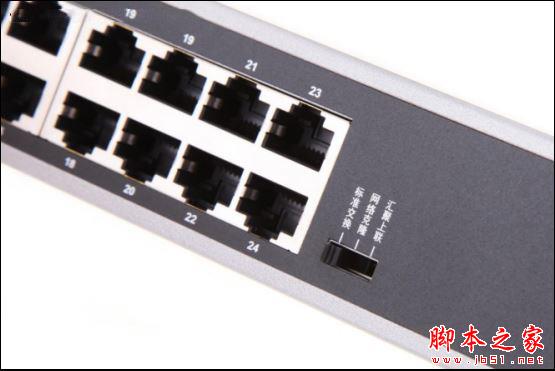

▲H3C Mini S24G-U拨码功能

此外，H3C Mini S16G-U和H3C Mini S24G-U相比H3C Mini S8G-U最大的不同之处在于，H3C Mini S16G-U和H3C Mini S24G-U提供拨码功能，支持“标准交换、网络科隆、汇聚上联”三种工作模式。

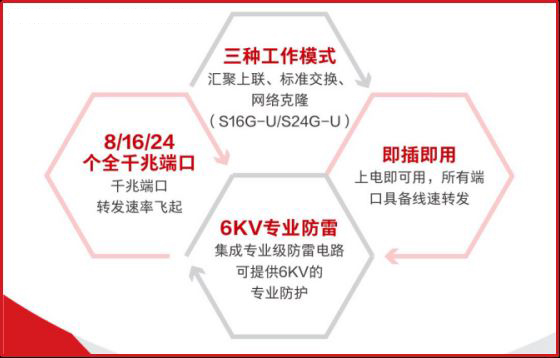

H3C Mini系列交换机产品特色篇

H3C Mini系列交换机产品最大的特色就是没有特色，作为无管理交换机，产品做到了即插即用，不用复杂的配置操作，所有端口均具备线速转发功能。三款产品的端口均支持6KV防雷技术，很好地保证了产品的安全性。产品端口均采用全千兆网络端口，转发速率简直快到飞起。

此外经过专业系统的测试发现，无论是在吞吐量、时延还是丢包率方面都有着很好的表现，基本做到了零丢包。而且其传输速率也是相当给力，时延之低超乎小编意料。(文末附详细测试资料)

更为值得一提的是H3C Mini S16G-U和H3C Mini S24G-U提供拨码功能。其中除提供交换机标准工作模式的“标准交换”外，还能进行网络克隆以及汇聚上联的工作模式切换。

所谓克隆模式就是能够自动检测端口数据信号状态，自动协商百兆、千兆，较少丢包率及误码率;而汇聚上联功能相较于“标准交换”模式，对指定的上行端口进行链路聚合，提升上行流量带宽，链路数据备份，能够增强数据传输的稳定性。用户能够在三种模式中根据自身需求进行切换，让交换机的性能得到最大化的发挥。

H3C Mini系列交换机总结篇

通过多方面的测试，我们对三款H3C Mini无管理交换机产品有了一定的了解，小编认为整体表现还是相当给力的。

首先是外观方面，三款产品的外观都非常靓丽，整体很有质感。符合企业用户的审美需求。其次在功能方面，省略了复杂的交换机管理配置界面，能够做到即插即用，对于初创企业以及商家店铺来讲很是使用，不用掌握太多的网络既能就能完美使用。

在产品性能方面，三款H3C Mini无管理交换机产品都表现出了超高性能，搭配全千兆网口，拥有超高的转发速率。时延、丢包率、吞吐量等方面的表现也十分强悍，是一款集颜值与性能于一身的交换机产品，能够完美应对酒店、教育、小微企业、商贸连锁等应用场景的网络需求。

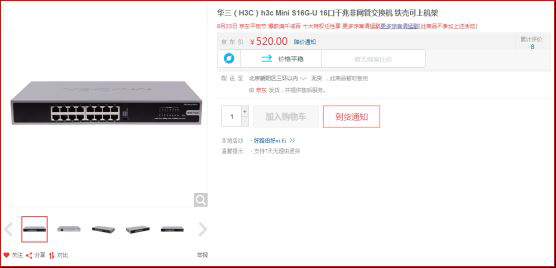

▲H3C Mini S16G-U交换机购买地址：点击购买

目前三款交换机产品中，H3C Mini S16G-U交换机京东在售，相信H3C Mini S8G-U交换机以及H3C Mini S24G-U交换机产品后期也将陆续开放购买，有需求的童鞋可以自行购买。

H3C Mini系列交换机产品性能测试

通过以上介绍，大家对于H3C Mini系列交换机产品有了大略的了解，但毕竟耳听为虚眼见为实。H3C Mini系列交换机产品的性能表现究竟如何呢?接下来就让我们通过专业的手段对H3C Mini系列三款交换机产品进行测试：

评测环境：信而泰评测实验室

北京信而泰科技股份有限公司，是中国市场上测试端口出货量最大的网络测试仪供应商，可实现以太网2~7层测试与协议仿真、IP网络验收与监测、IP网络及设备性能测试等各种功能。自2007年成立以来，信而泰BigTao(道)系列网络测试仪、iTester系列网络测试仪、Tlite手持网络测试仪、Teststorm2~7层测试平台被通信设备制造商、服务提供商、科研院所、高等院校、电力、交通等各领域客户广泛采用，实现对复杂网络及网络设备的各种测试。信而泰的全系列网络测试仪产品均为自主研发，可根据客户的特殊需求提供定制化服务，用户也可以基于信而泰的测试仪方便的进行二次开发。

测试仪器：BigTao220

BigTao系列测试仪是一款统一的网络产品测试平台，能够满足研发、实验、网络监控、质量控制、生产环节等过程中的对测试的要求，提供完美的专业测试解决方案。BigTao系列测试仪支持100G、40G、10G、10/100/1000M测试模块，可实现全网络的协议测试及仿真。BigTao测试仪支持IPv4和IPv6协议栈，单个端口能够仿真数十万个接口、模拟数千万真实用户连接，提供全球最佳性价比2-3层复杂协议的测试、仿真及一致性测试解决方案。

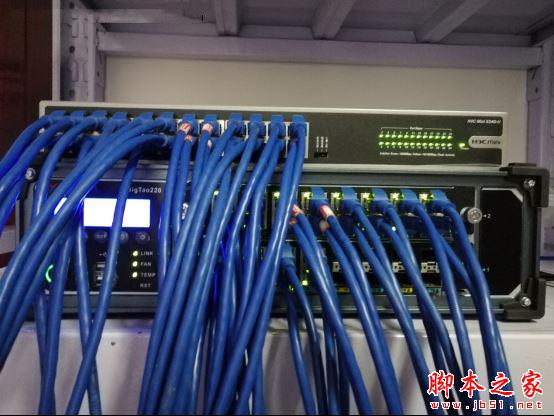

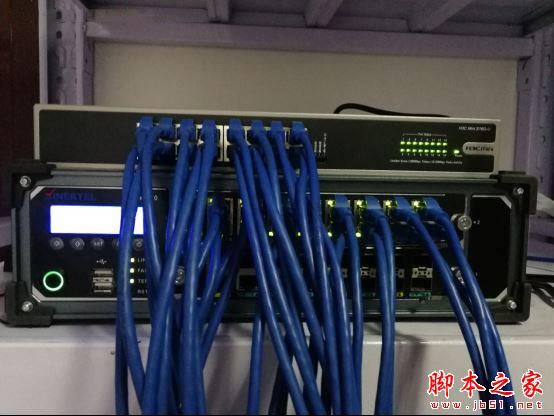

▲H3C Mini S24G-U测试环境

▲H3C Mini S16G-U测试环境

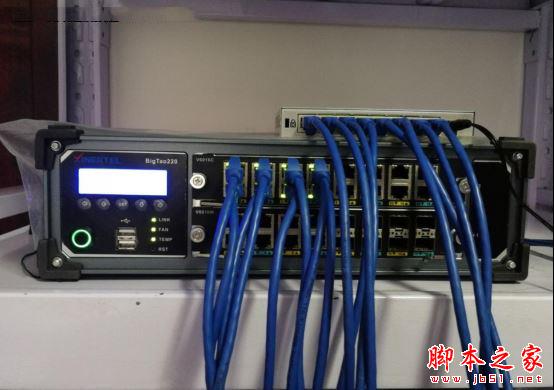

▲H3C Mini S8G-U测试环境

本次测试仪器为BigTao220 机箱+ V6016M板卡+V6016C板卡，TeleAPP软件测试套件，采用了RFC2544标准测试，主要针对H3C Mini S24G-U、H3C Mini S16G-U、H3C Mini S8G-U三款产品进行吞吐量、时延、丢包率测试，看看它们的性能是否可以满足企业网络的需求。测试帧长Frame Size(bytes)分别为： 64、128、256、512、1024、1280、1518。

H3C Mini S24G-U吞吐量测试：

吞吐量，即在设备不丢包时达到的最大转发速率，吞吐量是考察网络设备性能的首要指标，吞吐量越大，说明被测设备处理数据包的能力越强。我们本次将H3C Mini S24G-U交换机设置为Mesh的拓扑方式测试，即每个端口都会向其他所有端口发送流量，这种方式对交换机的压力最大，测试结果如下：

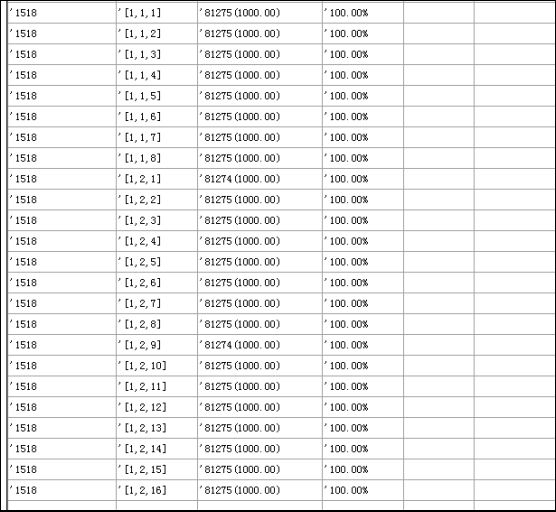

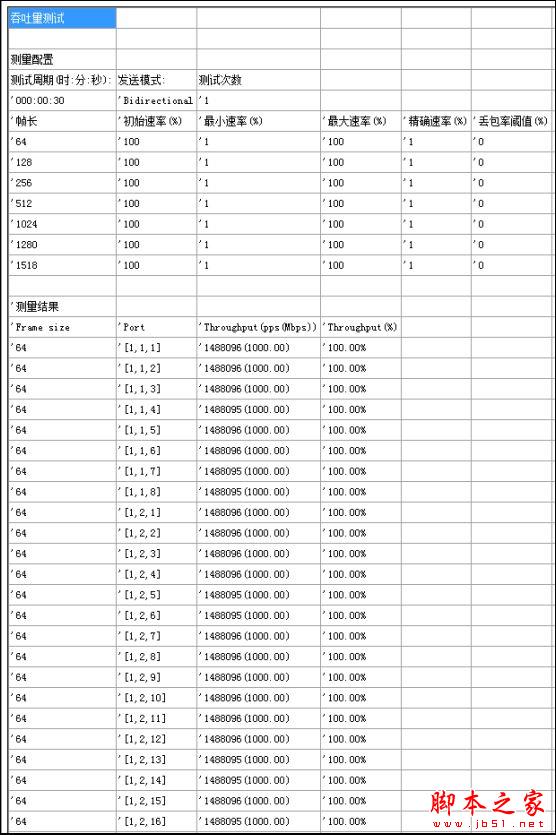

▲H3C Mini S24G-U吞吐量测试结果

由于本次实验截图太长，这里仅展示64和1518帧长，从实际的测试结果来看，H3C Mini S24G-U交换机的表现非常出色。在Frame Size为64、128、256、512、1024、1280、1518帧长的时候，实际速率达到了理论速率1000M，实现了满线速不丢包，证明了该款设备已经完全达到了理论效能，数据传输表现非常优秀，完全可以满足现代企业高带宽的需求。
