思科模拟器上配置动态路由RIP的图文教程

路由方式有静态路由和动态路由，动态路由比静态路由方便，因为动态路由会自主选择最佳路径的，静态路由某个节点瘫痪了，就整个网络都瘫痪了。

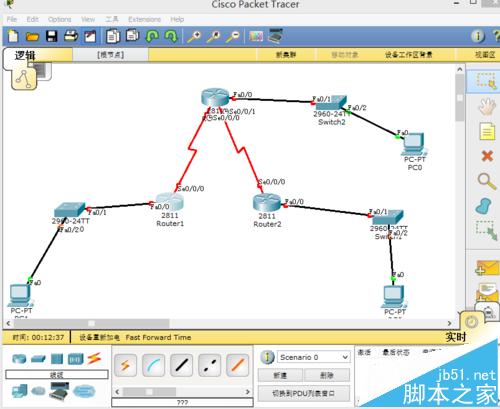

1、首先打开思科模拟器软件，找到3台2811类的路由器和3台交换机，3台电脑，若干条电缆，进行连接，路由器与路由器之间用DCE串口线连接，电脑和电脑之间用直通线连接，如下图所示：

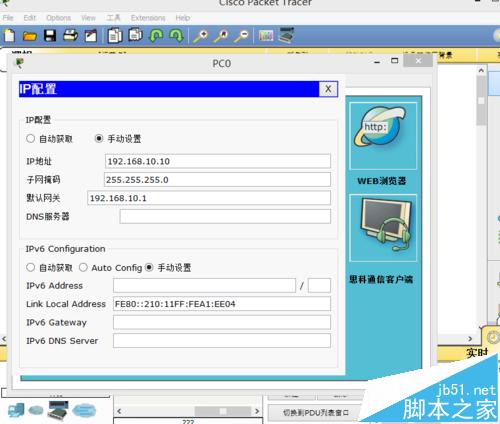

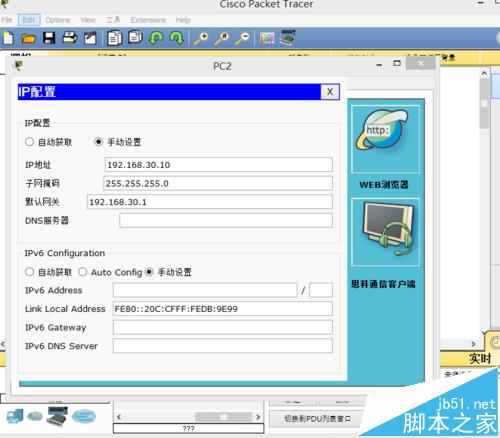

2、给电脑配置IP地址，网关，并且要使它们处于不同网段之间，给PC0配置IP地址为：192.168.10.10 255.255.255.0  网关为192.168.10.1，PC1配置IP地址为：192.168.20.10 255.255.255.0  网关为192.168.20.10 给PC2配置IP地址为：192.168.30.10 255.255.255.0 网关为  192.168.30.1，如下图所示：

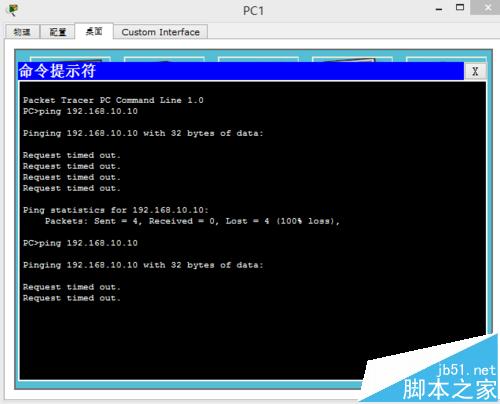

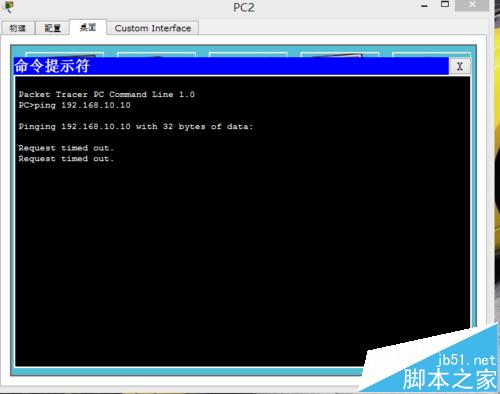

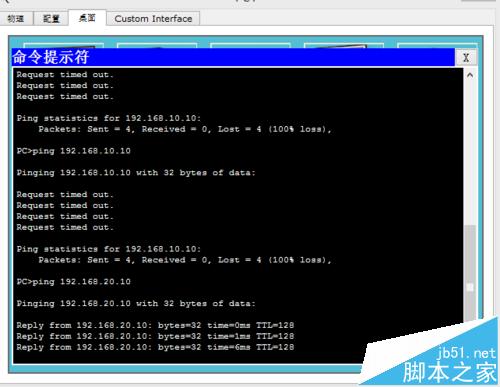

3、配置路由器之前，用ping命令ping一下各电脑之间的连通性，是ping不通的，如下图所示：

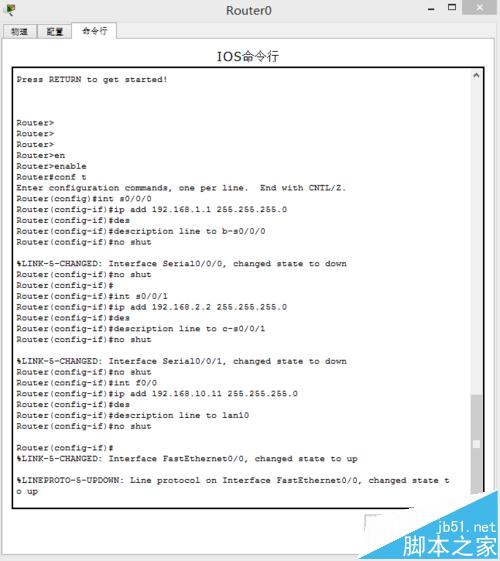

4、进入全局模式，给路由器每个端口配置IP，如给路由器a配置命令为：

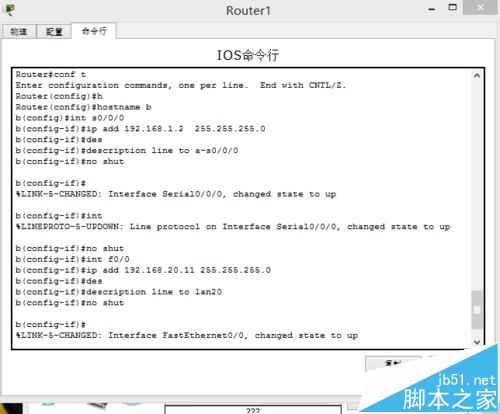

同样，给路由器b和路由器c配置时，命令一样，只是换了一个IP，如下图所示：

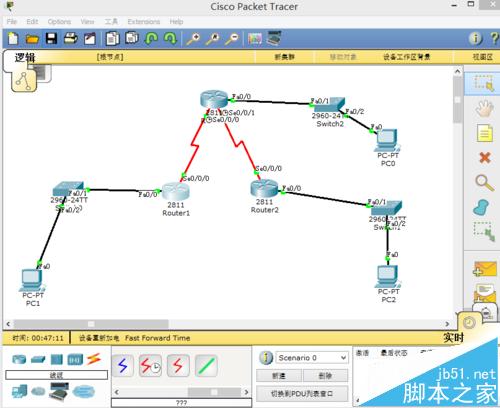

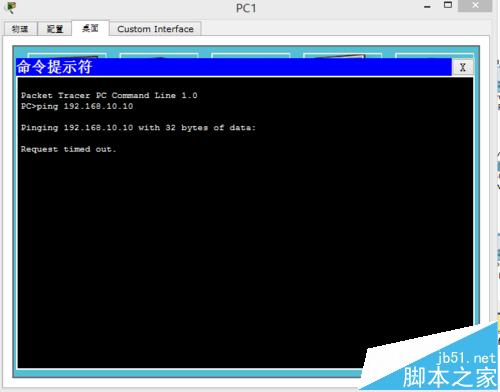

5、待所有的路由器配置好之后，各个设备都亮绿灯，代表你每个设备都正常工作，然后检查一下电脑之间是否可以通信，如不可以是正常的，因为还没有进行动态路由rip配置，如下图所示：

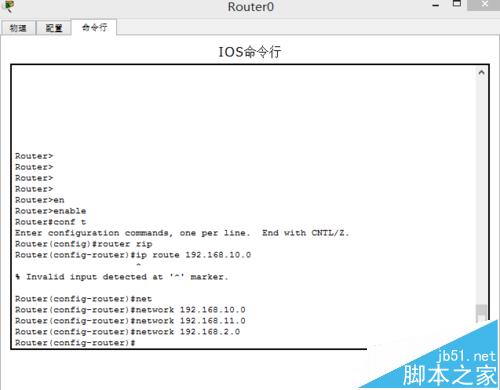

6、配置动态路由rip配置，给每台路由器都配置rip配置，如给路由器a配置动态路由rip，命令是：

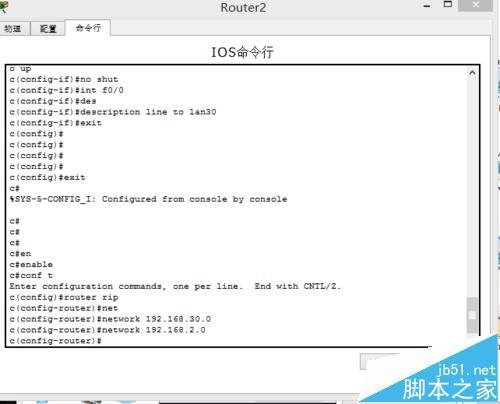

同理路由器b也是相同命令，如下图所示：

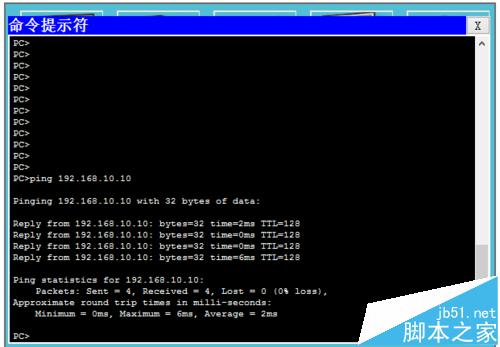

7、互相ping通各个计算机，如下图所示：

注意事项：

1、相邻两台路由器之间要在同一个网段上。

2、不同PC之间也要不同网段。

3、配置好各个路由器动态rip后，要记得保存。
