SATA硬盘安装和BIOS设置详解

SATA(Serial Advanced Technology Attachment，串行高级技术附件)是一种基于行业标准的串行硬件驱动器接口，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。那么SATA硬盘到底是怎样安装的呢，它的Bios系统又是如何设置的呢，下面就由小编为大家一一介绍，供大家参考和学习。

随着各主板芯片组厂商陆续发布直接支持SATA硬盘甚至SATA　RAID的芯片组，具备SATA　RAID功能的主板成为了市场热点;而且STAT硬盘的高性价比，也使很多网友舍弃IDE硬盘，直接购买和使用拥有SATA接口的主板;不过，新事物的出现，必竟会产生新的问题，目前对于使用SATA主板和硬盘的用户来说，如何设置和使用好SATA设备，成了关键问题。

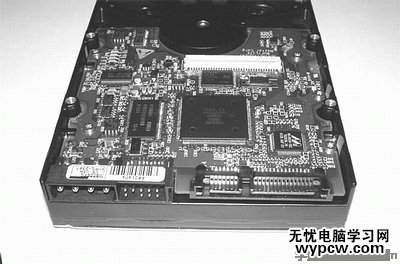

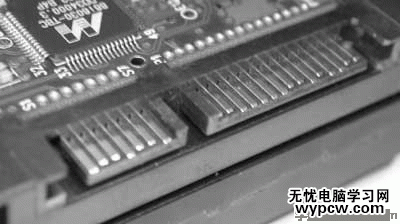

首先安装硬盘数据线和电源线;SATA硬盘与传统硬盘在接口上有很大差异，SATA硬盘采用7针细线缆而不是大家常见的40/80针扁平硬盘线作为传输数据的通道。细线缆的优点在于它很细，因此弯曲起来非常容易(但是对于SATA数据线，最好不要弯春成90度，否则会影响数据传输)。接下来用细线缆将SATA硬盘连接到接口卡或主板上的SATA接口上。由于SATA采用了点对点的连接方式，每个SATA接口只能连接一块硬盘，因此不必像并行硬盘那样设置跳线了，系统自动会将SATA硬盘设定为主盘。

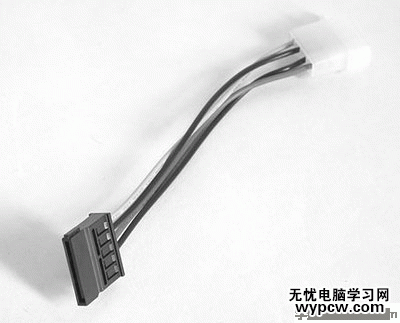

为硬盘连接上电源线。与数据线一样，SATA硬盘也没有使用传统的4针的“D型”电源接口，而采用了更易于插拔的15针扁平接口，使用的电压为 12V、 5V和 3.3V，如果你的电源没有提供这种接口，则需要购买专门的支持SATA硬盘的电源或者转换器接头。有些SATA硬盘提供了4针的“D型”和15针扁平两种接口，这样就可以直接使用原有的电源了。所有这些完成之后需要再仔细检查一遍，确信准确无误之后就可以盖上机箱了。

SATA硬盘在使用上完全兼容传统的并行硬盘，因此在驱动程序的安装使用上一般不会有什么问题。如果你使用的操作系统是windows 9x/ME，那么只需进入BIOS，在里面的SATA选项下简单地设置一下就可以了。不过SATA硬盘在安装Windows XP时可能会出现一些问题。由于Windows XP无法辨认出连接在接口卡上的SATA硬盘，所以用户必须手工安装SATA硬盘的驱动程序。在安装过程中，当Windows XP寻找SCSI设备时按下F6键，然后插入随SATA接口卡附送的驱动软盘，这样就可以正常安装Windows XP了

INTEL　ICH5R南桥芯片的主板上使用SATA硬盘安装系统

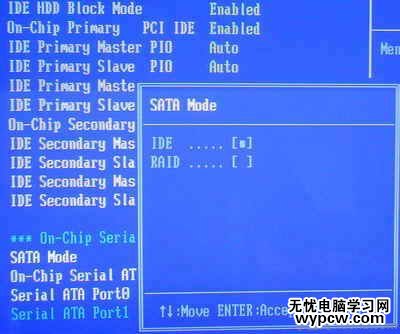

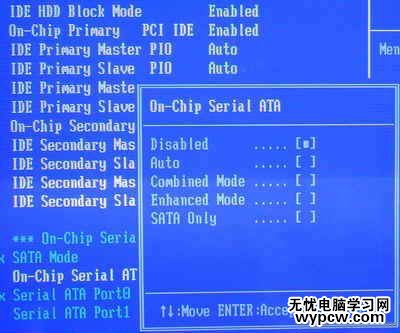

将SATA硬盘正确安装在SATA1插槽，开启电脑，按DEL进入CMOS设置，选择“Integrated Peripherals-OnChip IDE Device-OnChip Serial ATA Setting”，也就是SATA硬盘的相关设置，其中有“SATA　Mode”、“On-Chip Serial ATA”和“Serial ATA Port0/1 Mode”三个选项。“SATA　Mode”设定是否开启SATA　RAID，默认值是“IDE”，即不开启SATA　RAID，而且只有当“SATA　Mode”设置为“IDE”时，“On-Chip Serial ATA”和“Serial ATA Port0/1 Mode”这两项才可选。“On-Chip Serial ATA”是选择SATA控制器的工作模式：1、Disabled禁用SATA设备，默认值。在使用SATA硬盘时，要开启这一项;2、Auto，由BIOS自动侦测存在的SATA设备;3、Conbined Mode，SATA硬盘被映谢到IDE1或IDE2口，模拟为IDE设置，此时要在“Serial ATA Port0/1 Mode”中选定一个位置启用SATA设备;4、Enhanced Mode，允许使用所有连接的IDE和SATA设备，最多支持6个ATA设备，要在“Serial ATA Port0/1 Mode”中设定一个SATA设备作为主SATA设备;5、SATA Only，只能使用SATA设备。

Primary P-ATA S-ATA：并行IDE硬盘占据IDE0 1的主通道(Primary IDE Channel)，串行SATA硬盘占据IDE2 3的从通道(Secondary IDE Channel)。也就是说这时主板上的第二个并行IDE接口对应的端口不可用。

Secondary P-ATA S-ATA：与上面正相反，此时主板第一个并行IDE接口(Primary P-ATA)上对应的端口不可用，因为给SATA硬盘占用了。

P-ATA Ports Only：屏蔽了串行SATA硬盘接口，只能使用并行接口设备。

注：前两种模式中，主板上的SATA1接口自动对应IDE通道中的主盘位置，SATA2接口自动对应IDE通道中的从盘位置。

当选择模式为增强模式Enhanced Mode时，其下的端口设置的字样变为Enhanced Mode Supports On，其中也有三个选项：

P-ATA S-ATA：并行和串行硬盘并存模式，此时SATA和PATA通道都相互独立互不干扰，理论上4个P-ATA和2个S-ATA可同时接6个设备，实际上得根据不同主板而定，有的南桥芯片就只支持4个ATA设备。此时SATA1口硬盘对应Third IDE Master(第三IDE通道主盘)，SATA2口硬盘对应Fourth IDE Master(第四IDE通道主盘)。

S-ATA：串行硬盘增强模式，此时理论上支持4个串行硬盘，但还得看主板的支持情况(如果是ICH5R芯片组如P4P800，想组RAID模式，则必须要选择此项，并将Configure S-ATA as RAID项设为Yes，S-ATA BOOTROM项设为Enable，设置后BIOS自动检测的时候按“Ctrl I”进行RAID设置)。

P-ATA：其实还是一种映射模式，SATA硬盘占据的是第一个IDE通道，SATA1口对应第一个通道的主盘，SATA2口对应第一个通道的从盘。

注意

南桥为VIA的VT8237的主板

使用SATA硬盘安装系统

Onboard PATA IDE(主板内建并行IDE口设定)

此项设定允许用户配置主板内建并行IDE口功能。

Disabled：关闭主板的并行IDE口功能。

Enabled：允许使用并行IDE口功能(预设值)。

Onboard IDES operate mode(主板内建IDE优先设定)

PATA is Pri IDE：PATA口上的设备优先(预设值)。

SATA is Pri IDE：SATA口上的设备优先。

Onboard SATA- IDE(主板内建SATA口功能设定)

Disabled：关闭主板上SATA口。

SATA：主板上SATA口当做一般的SATA口使用。

RAID：主板上SATA口上的硬盘可以建立磁盘阵列(预设值)。

这里你只需要根据实际情况调整一下串、并行口的优先级就可以正常使用SATA硬盘了。(通过上面的选项能看出，在这里S-ATA硬盘还是可以理解为映射到P-ATA端口上来识别的。)

注：RAID的组建还需要在开机时按“Tab”键进入VIA科技RAID控制器的BIOS设置画面另行设置，请参见相关的说明手册。

不同的主板，其BIOS设置可能不太一样，但基本设置都差不多。如你的主板BIOS设置与此介绍不一样，请参考设置即可。
