SATA硬盘分区设置与安装详解

以下是小编为你整理的SATA硬盘分区设置与安装详解，供大家参考和学习。

随着i865、i875、KT600等支持SATA串口硬盘的主板的逐步普及，越来越多的人装机时选择了SATA硬盘。但是由于SATA硬盘有别于并口PATA硬盘，其安装设置部分会不同。如果设置没搞清楚，在以后的使用中很可能出现问题，所以本文会从Bios设置(重点部分，是后面几项的基础)，分区，安装系统三个方面讲解SATA硬盘的使用问题，其中还会说明一下SATA硬盘与旧有并口硬盘共存的注意事项。

全文导读

一、BIOS设置部分

1.南桥为ICH5/ICH5R的主板

2.南桥为VIA的VT8237的主板

二、SATA硬盘的分区

三、操作系统的安装

四、操作系统下驱动安装

一、BIOS设置部分

由于各家主板的BIOS不尽相同，但是设置原理都是基本一致的，在此只介绍几种比较典型的BIOS设置，相信读者都能够根据自己主板BIOS的实际情况参考本文解决问题。

1.南桥为ICH5/ICH5R的主板

先以华硕的P4C800为例，这款主板芯片组为i865PE，南桥为ICH5/ICH5R。进到BIOS后，选择Main下的IDE Configuration Menu，在Onboard IDE Operate Mode下面可以选择两种IDE操作模式：兼容模式和增强模式(Compatible Mode和Enhanced Mode)。其中兼容模式Compatible Mode，可以理解为把SATA硬盘端口映射到并口IDE通道的相应端口，当你选择这种模式时在下面的IDE Port Settings中会有三个选项：

Primary P-ATA+S-ATA：并行IDE硬盘占据IDE0+1的主通道(Primary IDE Channel)，串行SATA硬盘占据IDE2+3的从通道(Secondary IDE Channel)。也就是说这时主板上的第二个并行IDE接口对应的端口不可用。

Secondary P-ATA+S-ATA：与上面正相反，此时主板第一个并行IDE接口(Primary P-ATA)上对应的端口不可用，因为给SATA硬盘占用了。

P-ATA Ports Only：屏蔽了串行SATA硬盘接口，只能使用并行接口设备。

注：前两种模式中，主板上的SATA1接口自动对应IDE通道中的主盘位置，SATA2接口自动对应IDE通道中的从盘位置。

当选择模式为增强模式Enhanced Mode时，其下的端口设置的字样变为Enhanced Mode Supports On，其中也有三个选项：

P-ATA+S-ATA：并行和串行硬盘并存模式，此时SATA和PATA通道都相互独立互不干扰，理论上4个P-ATA和2个S-ATA可同时接6个设备，实际上得根据不同主板而定，有的南桥芯片就只支持4个ATA设备。此时SATA1口硬盘对应Third IDE Master(第三IDE通道主盘)，SATA2口硬盘对应Fourth IDE Master(第四IDE通道主盘)。

S-ATA：串行硬盘增强模式，此时理论上支持4个串行硬盘，但还得看主板的支持情况(如果是ICH5R芯片组如P4P800，想组RAID模式，则必须要选择此项，并将Configure S-ATA as RAID项设为Yes，S-ATA BOOTROM项设为Enable，设置后BIOS自动检测的时候按“Ctrl+I”进行RAID设置)。

P-ATA：其实还是一种映射模式，SATA硬盘占据的是第一个IDE通道，SATA1口对应第一个通道的主盘，SATA2口对应第一个通道的从盘。

当你使用的是Win98/Win NT/Win2000/MS-DOS等传统的操作系统时，由于它们只支持4个IDE设备，所以请选择兼容模式Compatible Mode，并根据你的实际硬盘数量和位置选择IDE Port Settings中的对应选项;当你使用的是WinXP/Win2003等新型的操作系统时，可以选择增强模式Enhanced Mode来支持更多的设备。当然如果你安装Win98+Win XP双系统的话，也只好选择Compatible Mode了。另外，有的主板BIOS有BUG，致使在单个SATA硬盘上安装windows 98SE系统时不能正确安装SATA硬盘(如：华擎P4VT8)，只需要升级BIOS版本到最新版就可以解决了。

注：虽然SATA硬盘本身并没有主从之分，但是如果使用了端口映射的模式，当你想要并行硬盘和串行硬盘共存时，还是得注意硬盘所占的位置不要冲突了，而且启动顺序也需要在BIOS中根据实际情况进行相应调整。

1.南桥为Intel ICH5/ICH5R的主板

下面以GA-8KNXP Ultra为例，简要说一下技嘉主板的BIOS中SATA的设置：

这款主板的芯片组是i875P，南桥为ICH5R，其SATA部分的设置选项在Main主菜单下的Integrated Peripherals(整合周边设备)里，其设置功能详见下表(只列出了有关SATA硬盘设置的部分)：

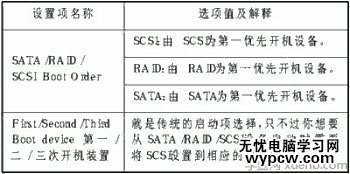

有关启动设备的选项在Advanced BIOS Features(进阶BIOS功能设定)中，详见下表：

通过上面的两个例子可以看出ICH5/ICH5R南桥的主板，都是通过端口映射和独立SATA通道两种途径来设置识别SATA硬盘的。至于应该选择哪种模式和设置值，请参考上文并根据S-ATA硬盘和P-ATA硬盘的数量，安装的操作系统以及哪一个作为系统启动盘等实际情况来自行设定。

2.南桥为VIA的VT8237的主板

相对于ICH5/ICH5R芯片组，VT8237的SATA设置部分就简单得多了。下面以硕泰克的SL-KT600系列为例，其SATA部分的设置选项也是在Main主菜单下的Integrated Peripherals(整合周边设备)里：

Onboard PATA IDE(主板内建并行IDE口设定)

此项设定允许用户配置主板内建并行IDE口功能。

Disabled：关闭主板的并行IDE口功能。

Enabled：允许使用并行IDE口功能(预设值)。

Onboard IDES operate mode(主板内建IDE优先设定)

PATA is Pri IDE：PATA口上的设备优先(预设值)。

SATA is Pri IDE：SATA口上的设备优先。

Onboard SATA- IDE(主板内建SATA口功能设定)

Disabled：关闭主板上SATA口。

SATA：主板上SATA口当做一般的SATA口使用。

RAID：主板上SATA口上的硬盘可以建立磁盘阵列(预设值)。

这里你只需要根据实际情况调整一下串、并行口的优先级就可以正常使用SATA硬盘了。(通过上面的选项能看出，在这里S-ATA硬盘还是可以理解为映射到P-ATA端口上来识别的。)

注：RAID的组建还需要在开机时按“Tab”键进入VIA科技RAID控制器的BIOS设置画面另行设置，请参见相关的说明手册。
