怎样在Word2007中插入组织结构图

2020-10-14 21:20:57
字体:
来源:转载
供稿:网友

  Word2007已经逐渐成为人们进行文字处理系统的首选,但其强大的功能却不是一时半会儿能摸透的,那么下面就由学习啦小编给大家分享下在Word2007中插入组织结构图的技巧,希望能帮助到您。

  插入组织结构图的步骤如下:

  步骤一:单击“插入”选项卡,在“插图”控件组中单击“SmartArt”,在“选择SmartArt图形”对话框中单击左侧的“层次结构”,在中间栏中选择一种样式,最后点“确定”。(如图1)

怎样在Word2007中插入组织结构图

  步骤二:在左侧“文本窗格”中从组织结构的最高级开始输入组织结构图中每个小方框中的文字。(如图2)

怎样在Word2007中插入组织结构图

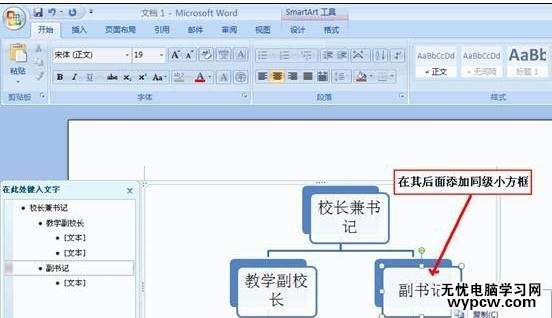

  步骤三:如发现结构图中的小方框不够用,如想添加一个后勤副校长框,可以右键单击副书记框,在弹出的快捷菜单中单击“添加形状”,根据实际情况选择“在后面添加形状”或者是“在前面添加形状”、“在上边添加形状”、“在下边添加形状”。(如图3)

怎样在Word2007中插入组织结构图

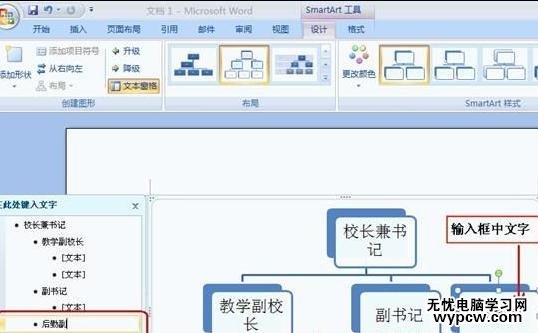

  步骤四:在文本窗格中或直接单击插入的小方框,把其中输入文字。(如图4)

怎样在Word2007中插入组织结构图

  步骤五:右键单击后勤副校长框,在弹出的快捷菜单中单击“添加形状”→在下边添加形状,添加出其下级组织结构框。(如图5)

怎样在Word2007中插入组织结构图

  步骤六:把新插入的组织结构框中输入文字。(如图6)

怎样在Word2007中插入组织结构图

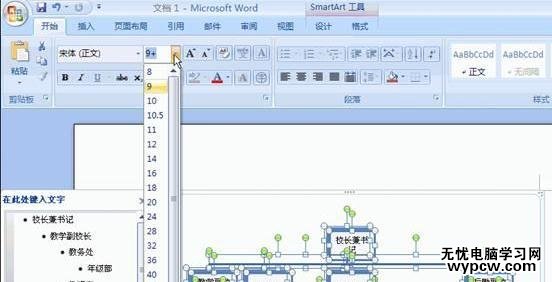

  步骤七:在组织结构图总框内空白处单击左键后按Ctrl+A(选择所有),然后单击“开始”选项卡,在“字体”控件组中设置字体、字号等。(如图7)

怎样在Word2007中插入组织结构图

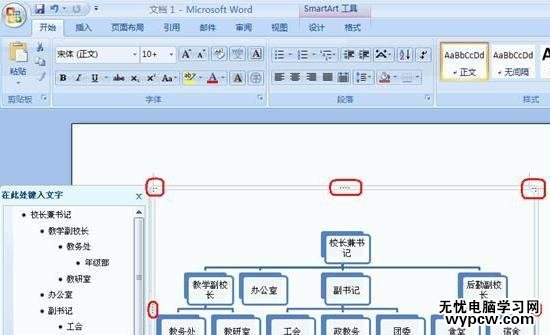

  步骤八:可以拖动组织结构图总框周围的控制点,来调整组织结构图的大小。(如图8)

怎样在Word2007中插入组织结构图

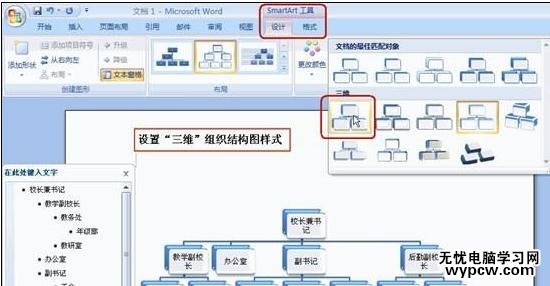

  步骤九:在新出现的“SmartArt工具”下单击“设计”选项卡,在“SmartArt样式”控件组中可以选择“三维”组织结构图样式。(如图9)

怎样在Word2007中插入组织结构图

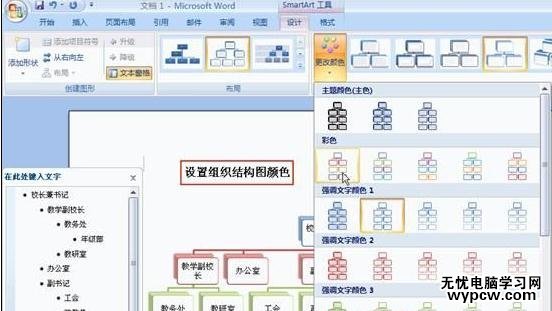

  步骤十:在SmartArt样式”控件组中单击“更改颜色”可以选择预设的组织结构图颜色。(如图10)

怎样在Word2007中插入组织结构图

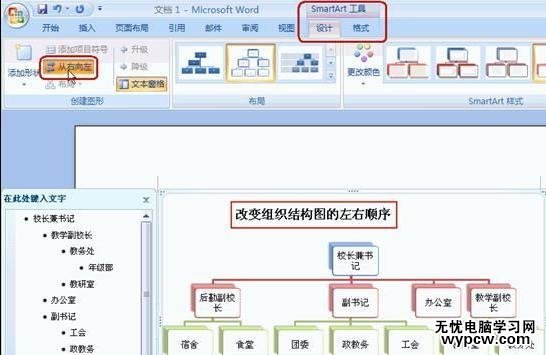

  步骤十一:在“设计”选项卡下的“创建图形”控件组中可以通过选择“从右向左”来改变组织结构图的左右顺序。(如图11)

怎样在Word2007中插入组织结构图

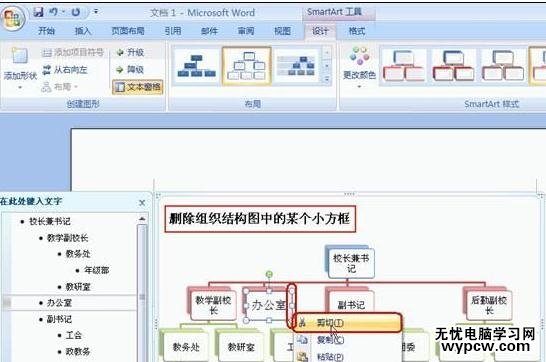

  步骤十二:如要删除组织结构图的某个小方框,可以右键单击该小方框的四框,在弹出的快捷菜单中选择“剪切”即可。(如图12)

怎样在Word2007中插入组织结构图

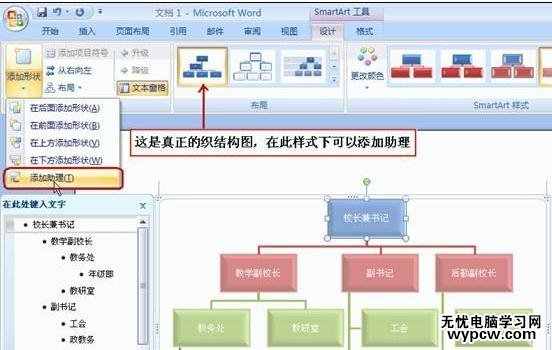

  步骤十三:在“设计”选项卡下的“布局”控件组中选择“组织结构图”样式(先前的其实是层次结构图)来改换组织结构图样式,改为真正组织结构图后,就可以给某小方框添加“助理”了。(如图13)

怎样在Word2007中插入组织结构图

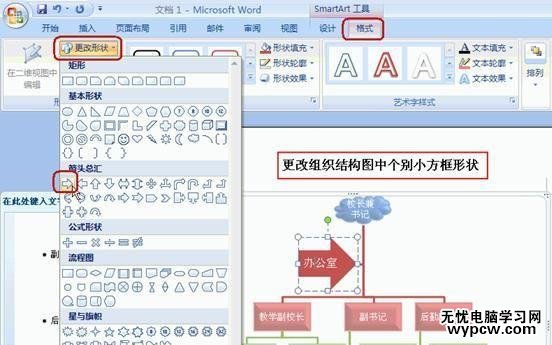

  步骤十四:单击某小方框后,在“格式”选项卡下的“形状”控件组中单击“更改形状”,可单独更改组织结构图中的每个小方框的形状。(如图14)

怎样在Word2007中插入组织结构图

  步骤十五:在组织结构图总框内空白处单击左键后按Ctrl+A选中所有组织结构图,然后在“形状样式”控件组中可以重新选择一种形状样式。(如图15)

怎样在Word2007中插入组织结构图

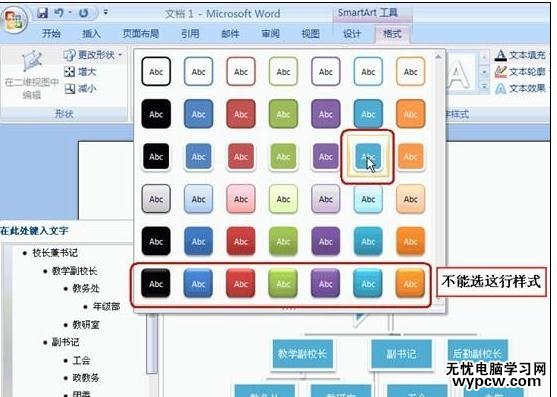

  步骤十六:不过不要选最下边那行样式(强烈效果),选这种样式各小方框之间的连线就显示不出来了。(如图16)

怎样在Word2007中插入组织结构图

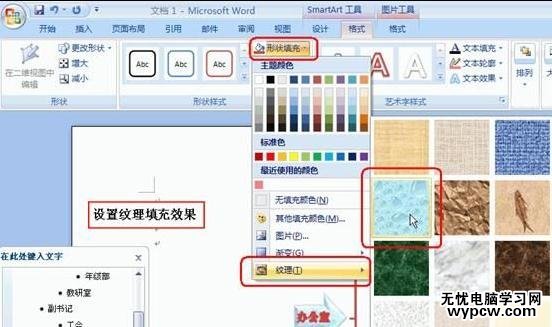

  步骤十七:左键单击组织结构图中的某个方框,然后单击“形状样式”控件组中的“形状填充”,可以把小方框用其它颜色、图片或纹理进行填充。(如图17)

怎样在Word2007中插入组织结构图

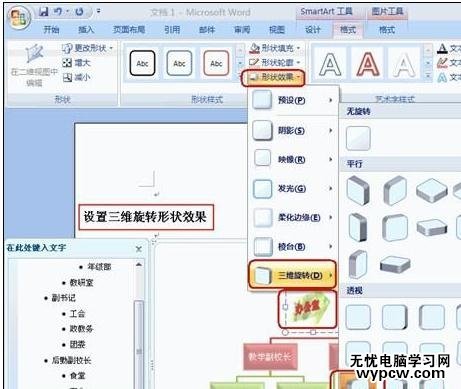

  步骤十八:而单击“形状效果”可以进行阴影、发光、三维旋转等设置。(如图18)

怎样在Word2007中插入组织结构图

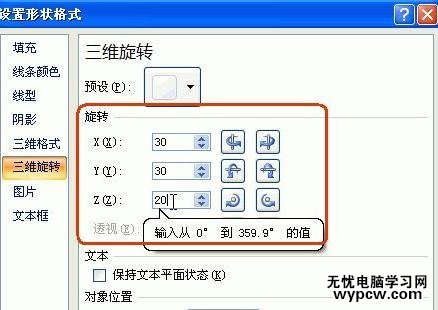

  步骤十九:如果你觉得还不过瘾,还可以右键单击组织结构图中的小方框,在弹出的快捷菜单中选择“设置形状格式”来进行更详细的设置。(如图19)

怎样在Word2007中插入组织结构图

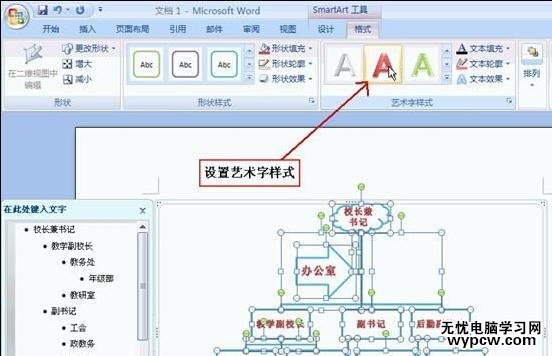

  步骤二十:

怎样在Word2007中插入组织结构图

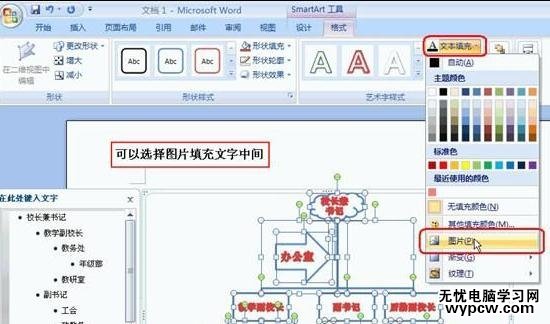

  步骤二十一:如果文字够大,还可以单击“文本填充”,重新选择一种颜色或一幅图片、一种纹理来填充文字中间部分。(如图21)

怎样在Word2007中插入组织结构图

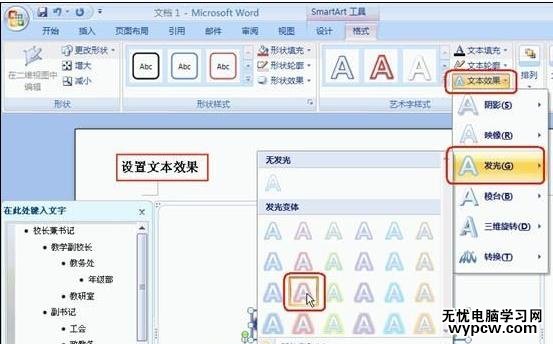

  步骤二十二:单击“文本效果”还能对文字进行更丰富的效果设置。(如图22)经过上述这些设置之后,再溶入你自己的审美观点,漂亮的组织结构图就新鲜出炉了。
