九宫格坐标计算

一、要求

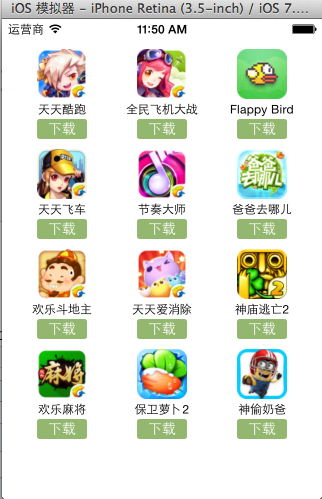

完成下面的布局


二、分析

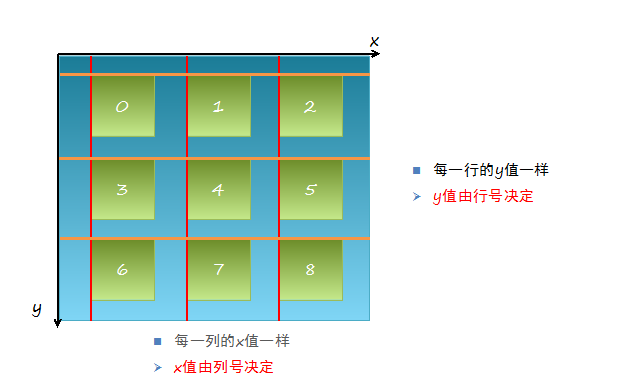

寻找左边的规律，每一个uiview的x坐标和y坐标。


三、实现思路

(1)明确每一块用得是什么view

(2)明确每个view之间的父子关系，每个视图都只有一个父视图，拥有很多的子视图。

(3)可以先尝试逐个的添加格子，最后考虑使用for循环，完成所有uiview的创建

(4)加载app数据，根据数据长度创建对应个数的格子

(5)添加格子内部的子控件

(6)给内部的子控件装配数据

四、代码示例

复制代码代码如下:

//
// YYViewController.m
// 九宫格练习
//
// Created by 孔医己 on 14-5-22.
// Copyright (c) 2014年 itcast. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)NSArray *apps;
@end

复制代码代码如下:

@implementation YYViewController
//1.加载数据
- (NSArray *)apps
{
    if (!_apps) {
        NSString *path=[[NSBundle mainBundle]pathForResource:@"app.plist" ofType:nil];
        _apps=[NSArray arrayWithContentsOfFile:path];
    }
    return _apps;
}

- (void)viewDidLoad
{
    [super viewDidLoad];
    NSLog(@"%d",self.apps.count);

    //2.完成布局设计

    //三列
    int totalloc=3;
    CGFloat appvieww=80;
    CGFloat appviewh=90;

    CGFloat margin=(self.view.frame.size.width-totalloc*appvieww)/(totalloc+1);
    int count=self.apps.count;
    for (int i=0; i<count; i++) {
        int row=i/totalloc;//行号
        //1/3=0,2/3=0,3/3=1;
        int loc=i%totalloc;//列号

        CGFloat appviewx=margin+(margin+appvieww)*loc;
        CGFloat appviewy=margin+(margin+appviewh)*row;


        //创建uiview控件
        UIView *appview=[[UIView alloc]initWithFrame:CGRectMake(appviewx, appviewy, appvieww, appviewh)];
        //[appview setBackgroundColor:[UIColor purpleColor]];
        [self.view addSubview:appview];


        //创建uiview控件中的子视图
        UIImageView *appimageview=[[UIImageView alloc]initWithFrame:CGRectMake(0, 0, 80, 50)];
        UIImage *appimage=[UIImage imageNamed:self.apps[i][@"icon"]];
        appimageview.image=appimage;
        [appimageview setContentMode:UIViewContentModeScaleAspectFit];
       // NSLog(@"%@",self.apps[i][@"icon"]);
        [appview addSubview:appimageview];

        //创建文本标签
        UILabel *applable=[[UILabel alloc]initWithFrame:CGRectMake(0, 50, 80, 20)];
        [applable setText:self.apps[i][@"name"]];
        [applable setTextAlignment:NSTextAlignmentCenter];
        [applable setFont:[UIFont systemFontOfSize:12.0]];
        [appview addSubview:applable];

        //创建按钮
        UIButton *appbtn=[UIButton buttonWithType:UIButtonTypeCustom];
        appbtn.frame= CGRectMake(10, 70, 60, 20);
        [appbtn setBackgroundImage:[UIImage imageNamed:@"buttongreen"] forState:UIControlStateNormal];
        [appbtn setBackgroundImage:[UIImage imageNamed:@"buttongreen_highlighted"] forState:UIControlStateHighlighted];
        [appbtn setTitle:@"下载" forState:UIControlStateNormal];
        appbtn.titleLabel.font=[UIFont systemFontOfSize:12.0];
        [appview addSubview:appbtn];

        [appbtn addTarget:self action:@selector(click) forControlEvents:UIControlEventTouchUpInside];
    }

}

-(void)click
{
    //动画标签
    UILabel *animalab=[[UILabel alloc]initWithFrame:CGRectMake(self.view.center.x-100, self.view.center.y+20, 200, 40)];
    [animalab setText:@"下载成功"];
    animalab.font=[UIFont systemFontOfSize:12.0];
    [animalab setBackgroundColor:[UIColor brownColor]];
    [animalab setAlpha:0];
    [self.view addSubview:animalab];

//    [UIView beginAnimations:Nil context:Nil];
//    [animalab setAlpha:1];
//    [UIView setAnimationDuration:4.0];
//    [UIView commitAnimations];

    //执行完之后，还得把这给删除了，推荐使用block动画

    [UIView animateWithDuration:4.0 animations:^{
    [animalab setAlpha:1];
    } completion:^(BOOL finished) {
        //[self.view re];
    }];
}

- (void)didReceiveMemoryWarning
{
[super didReceiveMemoryWarning];
}

@end

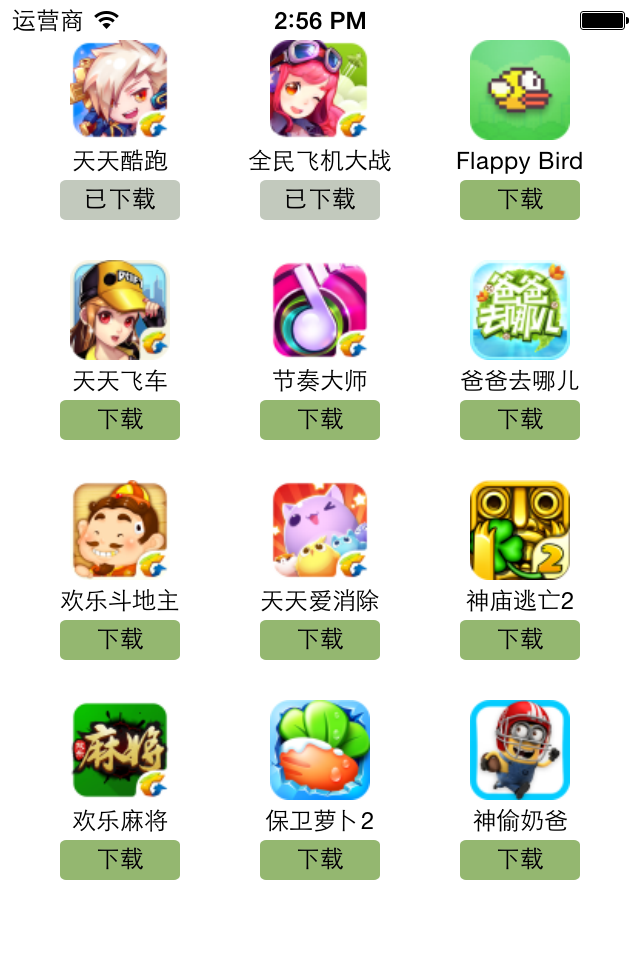

执行效果：


字典转模型

一、能完成功能的“问题代码”

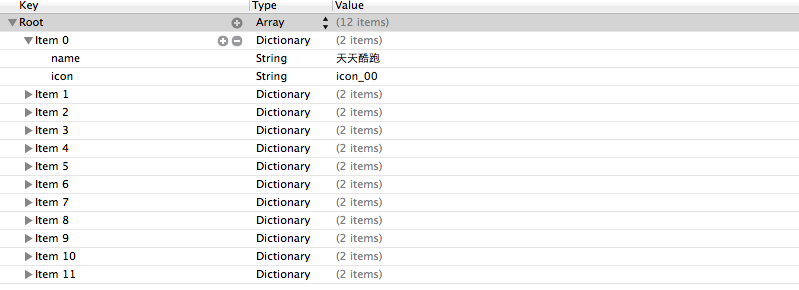

1.从plist中加载的数据


2.实现的代码

复制代码代码如下:

//
// LFViewController.m
// 03-应用管理
//
// Created by apple on 14-5-22.
// Copyright (c) 2014年 heima. All rights reserved.
//

#import "LFViewController.h"

@interface LFViewController ()
@property (nonatomic, strong) NSArray *appList;
@end

@implementation LFViewController

- (NSArray *)appList
{
if (!_appList) {

        // 1. 从mainBundle加载
        NSBundle *bundle = [NSBundle mainBundle];
        NSString *path = [bundle pathForResource:@"app.plist" ofType:nil];
        _appList = [NSArray arrayWithContentsOfFile:path];

        NSLog(@"%@", _appList);
    }
    return _appList;
}

- (void)viewDidLoad
{
    [super viewDidLoad];

    // 总共有3列
    int totalCol = 3;
    CGFloat viewW = 80;
    CGFloat viewH = 90;

    CGFloat marginX = (self.view.bounds.size.width - totalCol * viewW) / (totalCol + 1);
    CGFloat marginY = 10;
    CGFloat startY = 20;

    for (int i = 0; i < self.appList.count; i++) {

        int row = i / totalCol;
        int col = i % totalCol;

        CGFloat x = marginX + (viewW + marginX) * col;
        CGFloat y = startY + marginY + (viewH + marginY) * row;

        UIView *appView = [[UIView alloc] initWithFrame:CGRectMake(x, y, viewW, viewH)];

        [self.view addSubview:appView];

        // 创建appView内部的细节
        // 0> 读取数组中的字典
        NSDictionary *dict = self.appList[i];

        // 1> UIImageView
        UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(0, 0, viewW, 50)];
        imageView.image = [UIImage imageNamed:dict[@"icon"]];
        imageView.contentMode = UIViewContentModeScaleAspectFit;
        [appView addSubview:imageView];

        // 2> UILabel
        UILabel *label = [[UILabel alloc] initWithFrame:CGRectMake(0, imageView.bounds.size.height, viewW, 20)];
        // 设置文字
        label.text = dict[@"name"];
        label.font = [UIFont systemFontOfSize:12.0];
        label.textAlignment = NSTextAlignmentCenter;

        [appView addSubview:label];

        // 3> UIButton
        // UIButtonTypeCustom和[[UIButton alloc] init]是等价的
        UIButton *button = [UIButton buttonWithType:UIButtonTypeCustom];
        button.frame = CGRectMake(15, 70, viewW - 30, 20);

        [button setTitle:@"下载" forState:UIControlStateNormal];
        // *** 不能使用如下代码直接设置title
//        button.titleLabel.text = @"下载";
        // @property中readonly表示不允许修改对象的指针地址，但是可以修改对象的属性
        button.titleLabel.font= [UIFont systemFontOfSize:14.0];

        [button setBackgroundImage:[UIImage imageNamed:@"buttongreen"] forState:UIControlStateNormal];
        [button setBackgroundImage:[UIImage imageNamed:@"buttongreen_highlighted"] forState:UIControlStateHighlighted];

        [appView addSubview:button];
    }
}

@end

3.实现效果


4.代码问题

在上述代码的第62，69行，我们是直接通过字典的键名获取plist中的数据信息，在viewController中需要直接和数据打交道，如果需要多次使用可能会因为不小心把键名写错，而程序并不报错。鉴于此，可以考虑把字典数据转换成一个模型，把数据封装到一个模型中去，让viewController不再直接和数据打交道，而是和模型交互。

一般情况下，设置数据和取出数据都使用“字符串类型的key”，编写这些key时，编辑器没有智能提示，需要手敲。如：

复制代码代码如下:

dict[@"name"] = @"Jack";

NSString *name = dict[@"name"];

手敲字符串key，key容易写错

Key如果写错了，编译器不会有任何警告和报错，造成设错数据或者取错数据

二、字典转模型

1.字典转模型介绍

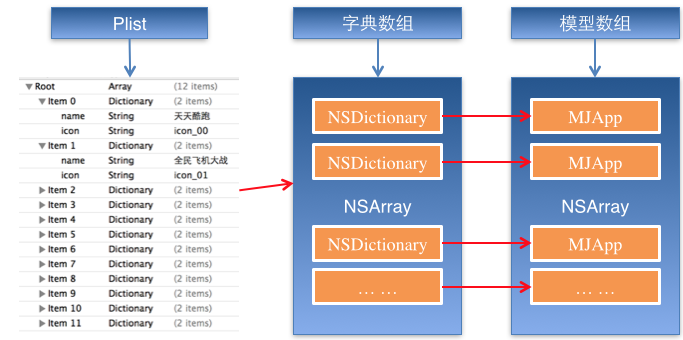

示意图：


字典转模型的好处：

（1）降低代码的耦合度

（2）所有字典转模型部分的代码统一集中在一处处理，降低代码出错的几率

（3）在程序中直接使用模型的属性操作，提高编码效率

（4）调用方不用关心模型内部的任何处理细节

字典转模型的注意点：

模型应该提供一个可以传入字典参数的构造方法

复制代码代码如下:

- (instancetype)initWithDict:(NSDictionary *)dict;

+ (instancetype)xxxWithDict:(NSDictionary *)dict;

提示：在模型中合理地使用只读属性，可以进一步降低代码的耦合度。

2.代码示例（一）

新建一个类，用来作为数据模型

复制代码代码如下:

viewController.m文件代码（字典转模型）
#import "LFViewController.h"
#import "LFAppInfo.h"

@interface LFViewController ()
@property (nonatomic, strong) NSArray *appList;
@end

@implementation LFViewController

// 字典转模型
- (NSArray *)appList
{
    if (!_appList) {
        // 1. 从mainBundle加载
        NSBundle *bundle = [NSBundle mainBundle];
        NSString *path = [bundle pathForResource:@"app.plist" ofType:nil];
//        _appList = [NSArray arrayWithContentsOfFile:path];

        NSArray *array = [NSArray arrayWithContentsOfFile:path];
        // 将数组转换成模型，意味着self.appList中存储的是LFAppInfo对象
        // 1. 遍历数组，将数组中的字典依次转换成AppInfo对象，添加到一个临时数组
        // 2. self.appList = 临时数组

        NSMutableArray *arrayM = [NSMutableArray array];
        for (NSDictionary *dict in array) {
           //用字典来实例化对象的工厂方法
            [arrayM addObject:[LFAppInfo appInfoWithDict:dict]];
        }

        _appList = arrayM;
    }
    return _appList;
}

        int row = i / totalCol;
        int col = i % totalCol;

        CGFloat x = marginX + (viewW + marginX) * col;
        CGFloat y = startY + marginY + (viewH + marginY) * row;

        UIView *appView = [[UIView alloc] initWithFrame:CGRectMake(x, y, viewW, viewH)];

        [self.view addSubview:appView];

        // 创建appView内部的细节
        // 0> 读取数组中的AppInfo
//        NSDictionary *dict = self.appList[i];
        LFAppInfo *appInfo = self.appList[i];

        // 1> UIImageView
        UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(0, 0, viewW, 50)];
        imageView.image = appInfo.image;
        imageView.contentMode = UIViewContentModeScaleAspectFit;

        [appView addSubview:imageView];

        // 2> UILabel
        UILabel *label = [[UILabel alloc] initWithFrame:CGRectMake(0, imageView.bounds.size.height, viewW, 20)];
        // 设置文字
        label.text = appInfo.name;
        label.font = [UIFont systemFontOfSize:12.0];
        label.textAlignment = NSTextAlignmentCenter;

        [appView addSubview:label];

        // 3> UIButton
        // UIButtonTypeCustom和[[UIButton alloc] init]是等价的
        UIButton *button = [UIButton buttonWithType:UIButtonTypeCustom];
        button.frame = CGRectMake(15, 70, viewW - 30, 20);

        [button setTitle:@"下载" forState:UIControlStateNormal];
        button.titleLabel.font= [UIFont systemFontOfSize:14.0];

        [button setBackgroundImage:[UIImage imageNamed:@"buttongreen"] forState:UIControlStateNormal];
        [button setBackgroundImage:[UIImage imageNamed:@"buttongreen_highlighted"] forState:UIControlStateHighlighted];

        [appView addSubview:button];
        button.tag = i;

        [button addTarget:self action:@selector(downloadClick:) forControlEvents:UIControlEventTouchUpInside];
    }
}

- (void)downloadClick:(UIButton *)button
{
    NSLog(@"%d", button.tag);
    // 实例化一个UILabel显示在视图上，提示用户下载完成
    UILabel *label = [[UILabel alloc] initWithFrame:CGRectMake(80, 400, 160, 40)];
    label.textAlignment = NSTextAlignmentCenter;
    label.backgroundColor = [UIColor lightGrayColor];

    LFAppInfo *appInfo = self.appList[button.tag];
    label.text = [NSString stringWithFormat:@"下载%@完成", appInfo.name];
    label.font = [UIFont systemFontOfSize:13.0];
    label.alpha = 1.0;
    [self.view addSubview:label];

    // 动画效果
    // 动画效果完成之后，将Label从视图中删除
    // 首尾式动画，只能做动画，要处理完成后的操作不方便
//    [UIView beginAnimations:nil context:nil];
//    [UIView setAnimationDuration:1.0];
//    label.alpha = 1.0;
//    [UIView commitAnimations];

    // block动画比首尾式动画简单，而且能够控制动画结束后的操作
    // 在iOS中，基本都使用首尾式动画
    [UIView animateWithDuration:2.0 animations:^{
        label.alpha = 0.0;
    } completion:^(BOOL finished) {
        // 删除label
        [label removeFromSuperview];
    }];
}

@end

模型.h文件代码

复制代码代码如下:

#import <Foundation/Foundation.h>

@interface LFAppInfo : NSObject

// 应用程序名称
@property (nonatomic, copy) NSString *name;
// 应用程序图标名称
@property (nonatomic, copy) NSString *icon;

// 图像
// 定义属性时，会生成getter&setter方法，还会生成一个带下划线的成员变量
// 如果是readonly属性，只会生成getter方法，同时没有成员变量
@property (nonatomic, strong, readonly) UIImage *image;

// instancetype会让编译器检查实例化对象的准确类型
// instancetype只能用于返回类型，不能当做参数使用

- (instancetype)initWithDict:(NSDictionary *)dict;
/** 工厂方法 */
+ (instancetype)appInfoWithDict:(NSDictionary *)dict;

@end

模型.m文件数据处理代码

复制代码代码如下:

#import "LFAppInfo.h"

@interface LFAppInfo()
{
UIImage *_imageABC;
}
@end

复制代码代码如下:

@implementation LFAppInfo

- (instancetype)initWithDict:(NSDictionary *)dict
{
    self = [super init];
    if (self) {
        self.name = dict[@"name"];
        self.icon = dict[@"icon"];
    }
    return self;
}

+ (instancetype)appInfoWithDict:(NSDictionary *)dict
{
return [[self alloc] initWithDict:dict];
}

- (UIImage *)image
{
    if (!_imageABC) {
        _imageABC = [UIImage imageNamed:self.icon];
    }
    return _imageABC;
}

@end

3.代码示例（二）

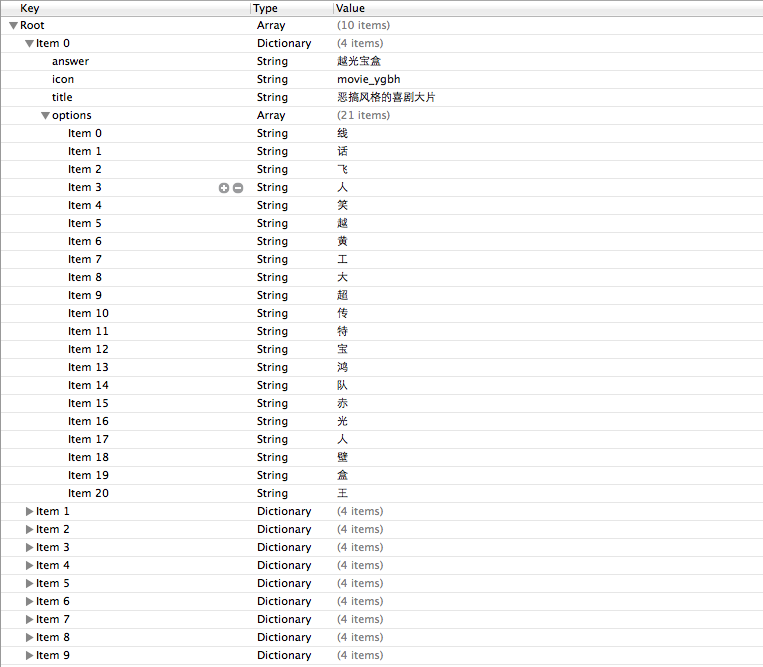

数据信息：plist文件


字典转模型（初步）

模型.h文件

复制代码代码如下:

#import <Foundation/Foundation.h>

@interface LFQuestion : NSObject

@property (nonatomic, copy) NSString *answer;
@property (nonatomic, copy) NSString *title;
@property (nonatomic, copy) NSString *icon;
@property (nonatomic, strong) NSArray *options;

@property (nonatomic, strong) UIImage *image;

/** 用字典实例化对象的成员方法 */
- (instancetype)initWithDict:(NSDictionary *)dict;
/** 用字典实例化对象的类方法，又称工厂方法 */
+ (instancetype)questionWithDict:(NSDictionary *)dict;
@end

模型.m文件

复制代码代码如下:

#import "LFQuestion.h"

@implementation LFQuestion

+ (instancetype)questionWithDict:(NSDictionary *)dict
{
return [[self alloc] initWithDict:dict];
}

- (instancetype)initWithDict:(NSDictionary *)dict
{
    self = [super init];
    if (self) {
        self.answer = dict[@"answer"];
        self.icon = dict[@"icon"];
        self.title = dict[@"title"];
        self.options = dict[@"options"];

        [self setValuesForKeysWithDictionary:dict];
    }
    return self;
}

viewController.m文件中的数据处理

- (NSArray *)questions
{
    if (!_questions) {

        NSArray *array = [NSArray arrayWithContentsOfFile:[[NSBundle mainBundle] pathForResource:@"questions.plist" ofType:nil]];

        NSMutableArray *arrayM = [NSMutableArray array];

        for (NSDictionary *dict in array) {
            [arrayM addObject:[LFQuestion questionWithDict:dict]];
        }
        _questions=arrayM;
    }
    return _questions;
}

字典转模型（优化）

上面代码可以做进一步的优化，从plist文件中读取数据是可以交给模型去处理的，优化后代码如下：

模型.h文件

复制代码代码如下:

#import <Foundation/Foundation.h>

@interface LFQuestion : NSObject

@property (nonatomic, copy) NSString *answer;
@property (nonatomic, copy) NSString *title;
@property (nonatomic, copy) NSString *icon;
@property (nonatomic, strong) NSArray *options;

@property (nonatomic, strong) UIImage *image;

/** 用字典实例化对象的成员方法 */
- (instancetype)initWithDict:(NSDictionary *)dict;
/** 用字典实例化对象的类方法，又称工厂方法 */
+ (instancetype)questionWithDict:(NSDictionary *)dict;

/** 从plist加载对象数组 */
+ (NSArray *)questions;

@end

模型.m文件

复制代码代码如下:

#import "LFQuestion.h"

@implementation LFQuestion

+ (instancetype)questionWithDict:(NSDictionary *)dict
{
return [[self alloc] initWithDict:dict];
}

+ (NSArray *)questions
{
    NSArray *array = [NSArray arrayWithContentsOfFile:[[NSBundle mainBundle] pathForResource:@"questions.plist" ofType:nil]];

    NSMutableArray *arrayM = [NSMutableArray array];

    for (NSDictionary *dict in array) {
        [arrayM addObject:[LFQuestion questionWithDict:dict]];
    }

    return arrayM;
}
@end

viewController.m文件中的数据处理代码部分

复制代码代码如下:

- (NSArray *)questions
{
    if (!_questions) {
        _questions = [LFQuestion questions];
    }
    return _questions;
}

补充内容：（KVC）的使用

（1）在模型内部的数据处理部分，可以使用键值编码来进行处理

复制代码代码如下:

- (instancetype)initWithDict:(NSDictionary *)dict
{
    self = [super init];
    if (self) {
//        self.answer = dict[@"answer"];
//        self.icon = dict[@"icon"];
//        self.title = dict[@"title"];
//        self.options = dict[@"options"];

        // KVC (key value coding)键值编码
        // cocoa 的大招，允许间接修改对象的属性值
        // 第一个参数是字典的数值
        // 第二个参数是类的属性
        [self setValue:dict[@"answer"] forKeyPath:@"answer"];
        [self setValue:dict[@"icon"] forKeyPath:@"icon"];
        [self setValue:dict[@"title"] forKeyPath:@"title"];
        [self setValue:dict[@"options"] forKeyPath:@"options"];
    }
    return self;
}

（2）setValuesForKeys的使用

上述数据操作细节，可以直接通过setValuesForKeys方法来完成。

复制代码代码如下:

- (instancetype)initWithDict:(NSDictionary *)dict
{
    self = [super init];
    if (self) {
        // 使用setValuesForKeys要求类的属性必须在字典中存在，可以比字典中的键值多，但是不能少。
        [self setValuesForKeysWithDictionary:dict];
    }
    return self;
}

三、补充说明

1.readonly属性

（1）@property中readonly表示不允许修改对象的指针地址，但是可以修改对象的属性。

（2）通常使用@property关键字定义属性时，会生成getter&setter方法，还会生成一个带下划线的成员变量。

（3）如果是readonly属性，只会生成getter方法，不会生成带下划线的成员变量.

2.instancetype类型

（1）instancetype会让编译器检查实例化对象的准确类型
（2）instancetype只能用于返回类型，不能当做参数使用

3.instancetype & id的比较

（1） instancetype在类型表示上，跟id一样，可以表示任何对象类型

（2） instancetype只能用在返回值类型上，不能像id一样用在参数类型上

（3） instancetype比id多一个好处：编译器会检测instancetype的真实类型

上一篇：仿IOS效果带弹簧动画的ListView
