iOS微信支付交互图分析

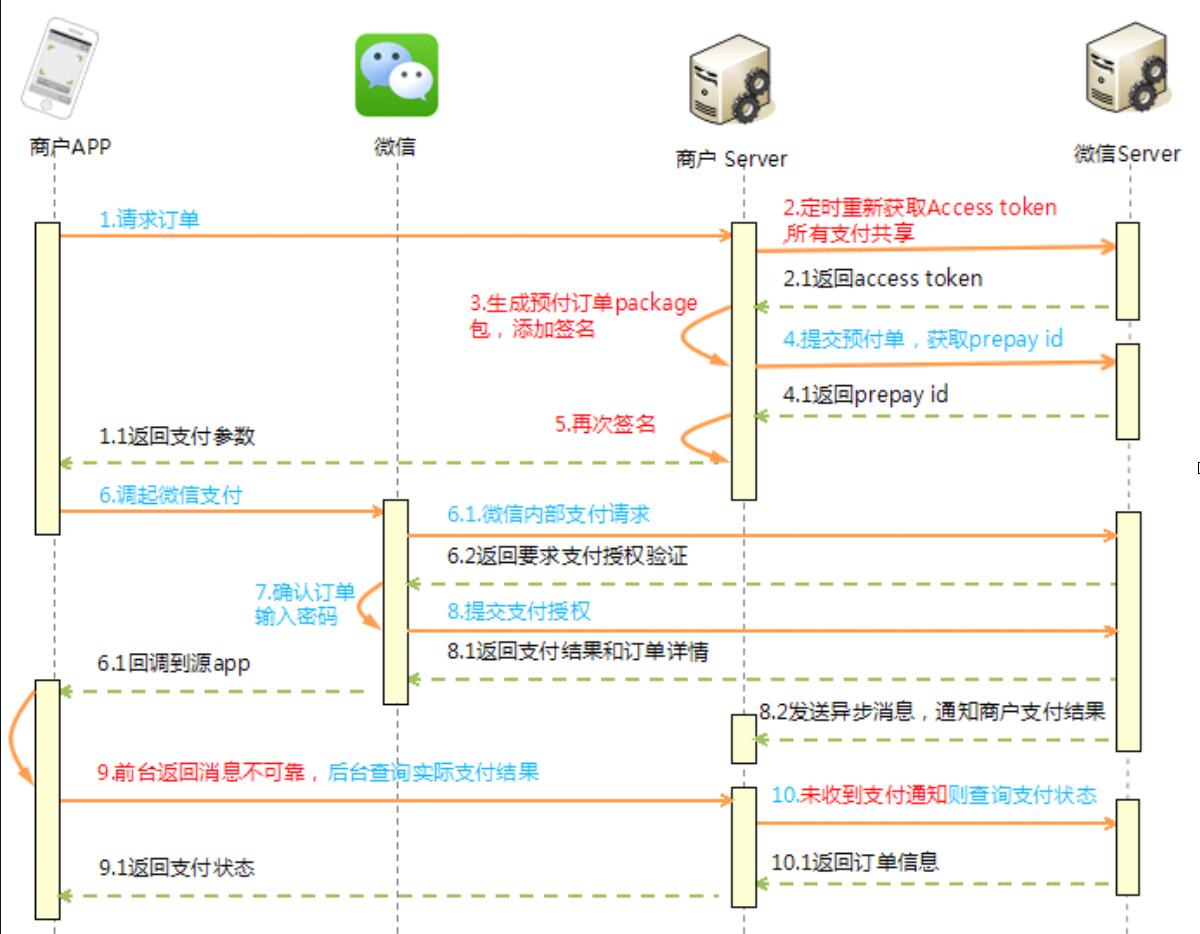

微信支付交互图（一）

微信支付交互图（二）

配上自己的理解说明：（不断更新中…）

微信支付的流程图：

1、完成支付主要有三方构成：
用户，商户的App客户端，商户的后台系统，微信客户端，微信的支付系统;

2、用户登录商户的App，在商户的App上选择商品下单，然后通过商户App向商户的后台系统发出支付请求；

3、商户的后台系统接收到用户的支付请求后去调用微信的统一下单API，这时候微信的支付系统收到请求生成预支付单信息（prepay_id）返回给商户后台系统，商户后台系统接收后生成带有签名的客户端支付信息，将信息（prepay_id，sign等）返回呈现到商户App客户端上，用户看到后确认支付；

4、用户确认支付后的支付参数通过SDK调用微信进入微信支付界面发起支付请求，微信支付系统验证支付参数，App支付权限等，然后返回给微信客户端能够支付的授权，这时候用户就可以通过微信进行支付，输入密码等操作；

5、用户在微信客户端输完密码等操作后，确认提交支付授权将信息传到微信支付系统，微信支付系统验证授权完成支付交易，返回支付结果，发送微信信息提示；

6、微信支付后微信支付系统会返回给商户后台系统支付结果，商户后台接收和保存支付通知并返回给微信支付系统已经接收处理。

7、商户支付系统将支付处理后的支付状态信息返回到商户App上，显示支付结果，若支付成功，通知商户发货处理。
