IOS 贝塞尔曲线（UIBezierPath）属性、方法整理

IOS 贝塞尔曲线详解

        开发IOS的朋友都知道IOS 贝塞尔曲线的重要性，由于经常会用到这样的东西，索性抽时间就把相应所有的属性，方法做一个总结。

UIBezierPath主要用来绘制矢量图形，它是基于Core Graphics对CGPathRef数据类型和path绘图属性的一个封装，所以是需要图形上下文的（CGContextRef），所以一般UIBezierPath在drawRect中使用。

UIBezierPath的属性介绍：

1.CGPath：将UIBezierPath类转换成CGPath，类似于UIColor的CGColor

2.empty：只读类型，路径上是否有有效的元素

3.bounds：和view的bounds是不一样的，它获取path的X坐标、Y坐标、宽度，但是高度为0

4.currentPoint：当前path的位置，可以理解为path的终点

5.lineWidth：path宽度

6.lineCapStyle：path端点样式，有3种样式

    　　kCGLineCapButt：无端点

    　　kCGLineCapRound：圆形端点

    　　kCGLineCapSquare：方形端点（样式上和kCGLineCapButt是一样的，但是比kCGLineCapButt长一点）

　　　 效果图：

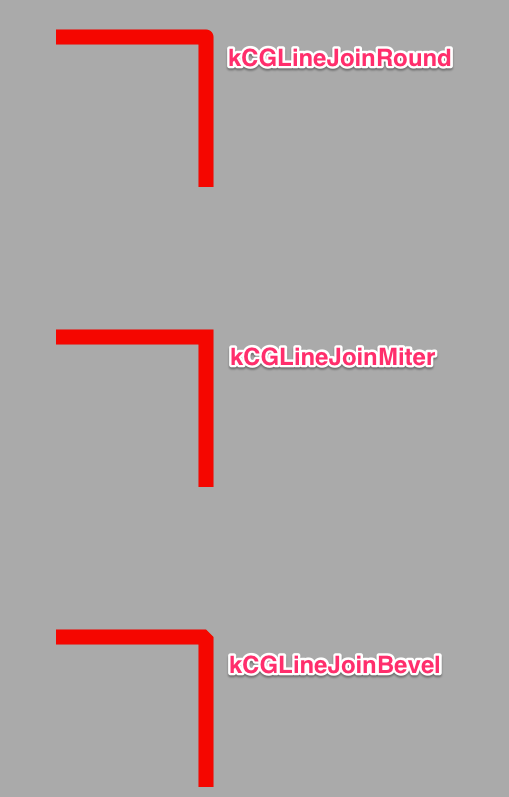

7.lineJoinStyle：拐角样式

　　　 kCGLineJoinMiter：尖角

    　　kCGLineJoinRound：圆角

    　　kCGLineJoinBevel：缺角

　　    效果图：

　　　8.miterLimit：最大斜接长度（只有在使用kCGLineJoinMiter是才有效）， 边角的角度越小，斜接长度就会越大

  为了避免斜接长度过长，使用lineLimit属性限制，如果斜接长度超过miterLimit，边角就会以KCALineJoinBevel类型来显示

9.flatness：弯曲路径的渲染精度，默认为0.6，越小精度越高，相应的更加消耗性能。

10.usesEvenOddFillRule：单双数圈规则是否用于绘制路径，默认是NO。

 11. UIRectCorner:角

　　UIRectCornerTopLeft：左上角

　　UIRectCornerTopRight：右上角

　　UIRectCornerBottomLeft：左下角

　　UIRectCornerBottomRight：右下角

　　UIRectCornerAllCorners：所有四个角

UIBezierPath的方法介绍：

1.创建UIBezierPath对象:

　　+ (instancetype)bezierPath：

2.创建在rect内的矩形:

　　+ (instancetype)bezierPathWithRect:(CGRect)rect：

　　参数：rect->矩形的Frame

3.创建在rect里的内切曲线:

　　+ (instancetype)bezierPathWithOvalInRect:(CGRect)rect:

　　参数：rect->矩形的Frame

4.创建带有圆角的矩形，当矩形变成正圆的时候，Radius就不再起作用:

　　+ (instancetype)bezierPathWithRoundedRect:(CGRect)rect cornerRadius:(CGFloat)cornerRadius

　　参数：rect->矩形的Frame

　　　　   cornerRadius->圆角大小　　　

5.设定特定的角为圆角的矩形：

　　+ (instancetype)bezierPathWithRoundedRect:(CGRect)rect byRoundingCorners:(UIRectCorner)corners cornerRadii:(CGSize)cornerRadii

　　参数：rect->矩形的Frame

　　　　　corners->指定的圆角

　　　　　cornerRadii->圆角的大小

6.创建圆弧+ (instancetype)bezierPathWithArcCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise

　　参数：center->圆点

　　　　　radius->半径

　　　　　startAngle->起始位置

　　　　　endAngle->结束为止

　　　　　clockwise->是否顺时针方向

　　起始位置参考图：

7.通过已有路径创建路径:

　　B+ (instancetype)bezierPathWithCGPath:(CGPathRef)CGPath

　　参数：CGPath->已有路径

8.init方法：

　　- (instancetype)init

9.initWiteCoder方法：

　　- (nullable instancetype)initWithCoder:(NSCoder *)aDecoder

10.转换成CGPath：

　　- (CGPathRef)CGPath

11.移动到某一点：

　　- (void)moveToPoint:(CGPoint)point

　　参数：point->目标位置

12.绘制一条线：

　　- (void)addLineToPoint:(CGPoint)point

　　参数：point->目标位置

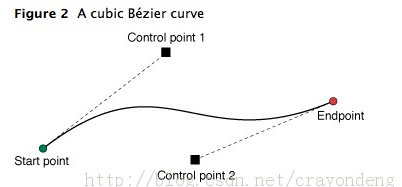

13.创建三次贝塞尔曲线：

　　- (void)addCurveToPoint:(CGPoint)endPoint controlPoint1:(CGPoint)controlPoint1 controlPoint2:(CGPoint)controlPoint2

　　参数：endPoint->终点

　　　　　controlPoint1->控制点1

　　　　　controlPoint2->控制点2

　　参照图：

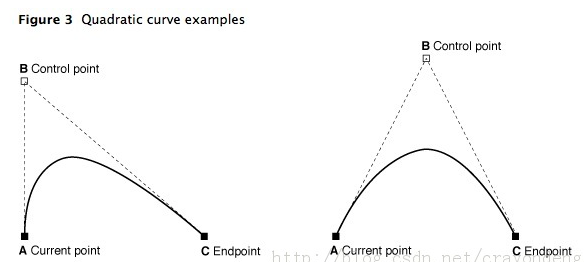

14.创建二次贝塞尔曲线：

　　- (void)addQuadCurveToPoint:(CGPoint)endPoint controlPoint:(CGPoint)controlPoint

　　参数：endPoint->终点

　　　　   controlPoint->控制点

　　参照图：

 15.添加圆弧：

　　- (void)addArcWithCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise

　　参数：参看创建圆弧

16.闭合路径，即在终点和起点连一根线：

　　- (void)closePath;

17.清空路径：

　　- (void)removeAllPoints;

18.追加路径：

　　- (void)appendPath:(UIBezierPath *)bezierPath

　　参数：bezierPath->追加的路径

19.扭转路径，即起点变成终点，终点变成起点：

　　- (UIBezierPath *)bezierPathByReversingPath

20.路径进行仿射变换：

　　- (void)applyTransform:(CGAffineTransform)transform;

 　　参数：transform->仿射变换

21.绘制虚线：

　　- (void)setLineDash:(nullable const CGFloat *)pattern count:(NSInteger)count phase:(CGFloat)phase

　　参数：pattern->C类型线性数据

　　　　   count->pattern中数据个数

　　　　　phase->　起始位置

22.填充：

　　- (void)fill

23.描边，路径创建需要描边才能显示出来：

　　- (void)stroke;

24.设置描边颜色，需要在设置后调用描边方法：

　　[［UIColor blackColor］ setStroke];

25.设置填充颜色，需要在设置后调用填充方法

　　[［UIColor redColor］ setFill];

26.设置描边的混合模式：

　　- (void)fillWithBlendMode:(CGBlendMode)blendMode alpha:(CGFloat)alpha

　　参数：blendMode->混合模式

　　　　   alpha->透明度

27.设置填充的混合模式：

　　- (void)strokeWithBlendMode:(CGBlendMode)blendMode alpha:(CGFloat)alpha;

　　参数：blendMode->混合模式

　　　　   alpha->透明度

28.修改当前图形上下文的绘图区域可见,随后的绘图操作导致呈现内容只有发生在指定路径的填充区域

　　- (void)addClip;

GitHub地址：https://github.com/Locking-Xu/UIBezierPath

 感谢阅读，希望能帮助到大家，谢谢大家对本站的支持！
