假如下面的一张图片，是用来做按钮的背景图片的，原始尺寸是(128 * 112)


我们通过代码将这张图片设置为按钮的背景图片，假如我们将创建好的按钮的宽高设置为:(W=200, H=50)代码如下:

//// ViewController.m// iOS图片拉伸总结//// Created by Sunshine on 15/6/29.// Copyright (c) 2015年 YotrolZ. All rights reserved.//#import "ViewController.h"@interface ViewController ()@end@implementation ViewController- (void)viewDidLoad { [super viewDidLoad]; // 创建一个按钮 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 设置按钮的frame btn.frame = CGRectMake(100, 300, 200, 50); // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 设置按钮的背景图片 [btn setBackgroundImage:image forState:UIControlStateNormal]; // 将按钮添加到控制器的view [self.view addSubview:btn];}- (void)didReceiveMemoryWarning { [super didReceiveMemoryWarning]; // Dispose of any resources that can be recreated.}@end

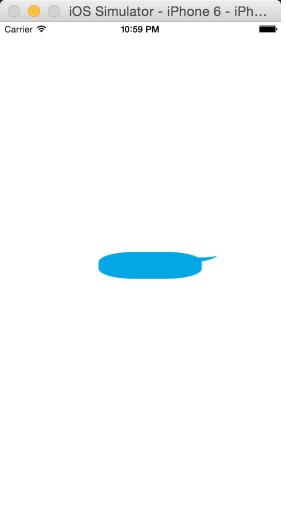

这是你发现运行的结果完全出乎你的意料(搓的无极限)，如图：


原因分析:是将原是尺寸为W=128 * H=112的图片拉伸成了W=200, H=50;

解决方案:
1.找美工MM重做一张较大的图片,这样的话就会出现软件包将来会变大，占用空间更大;如果我们要经常修改按钮的frame,你是想让MM杀你的节奏~~,显然不可行；
2.苹果为我们提供了关于图片拉伸的API，我们可以直接利用代码实现，是不是很牛X；

利用苹果提供的API来拉伸图片(目前发现的有四种):

方式一(iOS5之前)：

如下图：设置topCapHeight、leftCapWidth、bottomCapHeight、lerightCapWidth,图中的黑色区域就是图片拉伸的范围，也就是说边上的不会被拉伸.
通过下面的方法我们可以设置:

// 官方API说明
// - stretchableImageWithLeftCapWidth:topCapHeight:(iOS 5.0)
// Creates and returns a new image object with the specified cap values.

说明:这个方法只有2个参数，leftCapWidth代表左端盖宽度，topCapHeight代表上端盖高度。系统会自动计算出右端盖宽度rightCapWidth和底端盖高度bottomCapHeight，算法如下：

// 系统会自动计算rightCapWidthrightCapWidth = image.width - leftCapWidth - 1; // 系统会自动计算bottomCapHeightbottomCapHeight = image.height - topCapHeight - 1

这样一来，其实我们图片的可拉伸范围只有1 * 1，所以再怎么拉伸都不会影响图片的外观;
具体代码如下:

 // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 设置左边端盖宽度 NSInteger leftCapWidth = image.size.width * 0.5; // 设置上边端盖高度 NSInteger topCapHeight = image.size.height * 0.5; UIImage *newImage = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight]; // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

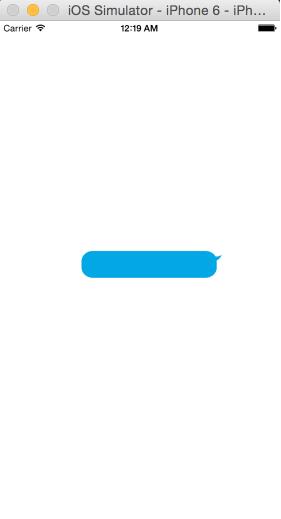

运行效果:


方式二:(iOS5)

利用下面的方法：

// 官方API说明- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets NS_AVAILABLE_IOS(5_0); // create a resizable version of this image. the interior is tiled when drawn.typedef struct UIEdgeInsets { CGFloat top, left, bottom, right;  // specify amount to inset (positive) for each of the edges. values can be negative to 'outset'} UIEdgeInsets;

说明：UIEdgeInsets中的CGFloat top, left, bottom, right就是用来设置上端盖、左端盖、下端盖、右端盖的尺寸(逆时针方向);

具体代码如下：

 // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 设置端盖的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5; UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right); // 拉伸图片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets]; // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

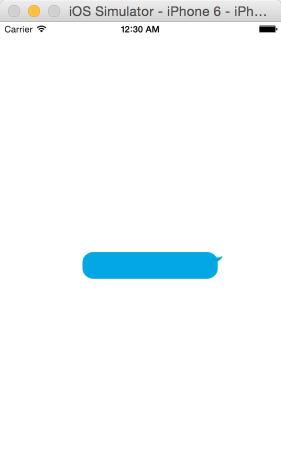

运行效果:


方式三:（iOS6）

利用下面的方法:

复制代码代码如下:

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode NS_AVAILABLE_IOS(6_0);
// the interior is resized according to the resizingMode

说明:相比iOS5中的方法多了一个resizingMode参数

typedef NS_ENUM(NSInteger, UIImageResizingMode) { UIImageResizingModeTile, // 平铺模式，通过重复显示UIEdgeInsets指定的矩形区域来填充图片 UIImageResizingModeStretch, // 拉伸模式，通过拉伸UIEdgeInsets指定的矩形区域来填充图片};

具体代码如下：

 // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_send_nor"]; // 设置端盖的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5; // 设置端盖的值 UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right); // 设置拉伸的模式 UIImageResizingMode mode = UIImageResizingModeStretch; // 拉伸图片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets resizingMode:mode]; // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal];

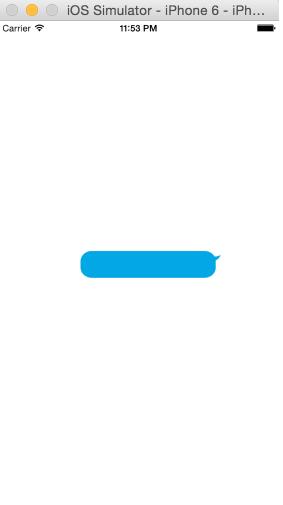

运行效果:
