前言

在Android中实现图片的拉伸特别特别简单，甚至不用写一行代码，直接使用.9图片进行划线即可。但是iOS就没这么简单了，比如对于下面的一张图片（原始尺寸：200*103）：

我们不做任何处理，直接将它用作按钮的背景图片：

//// ViewController.m// ChatBgTest//// Created by 李峰峰 on 2017/1/23.// Copyright © 2017年 李峰峰. All rights reserved.// #import "ViewController.h" @interface ViewController () @end @implementation ViewController - (void)viewDidLoad { [super viewDidLoad]; [self addBtn];} -(void)addBtn{ // 创建一个按钮 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 设置按钮的frame btn.frame = CGRectMake(50, 300, 300, 103); // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_bg"]; // 设置按钮的背景图片 [btn setBackgroundImage:image forState:UIControlStateNormal]; // 将按钮添加到控制器的view [self.view addSubview:btn];} @end

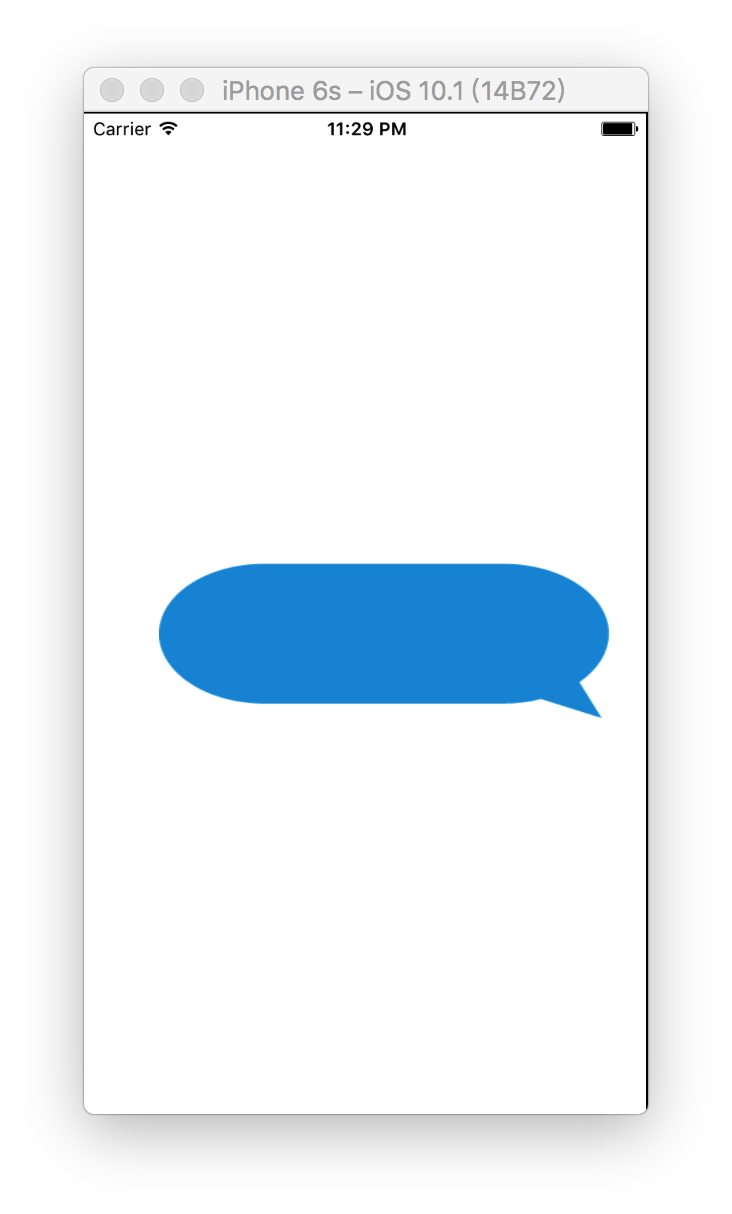

运行效果如下：

可以看到图片被明显拉伸，显示效果较差。今天我们研究内容就是图片自适应拉伸。

图片自适应拉伸

1、iOS5之前

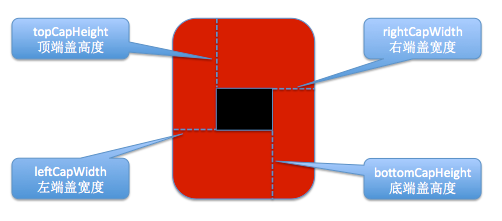

iOS中有个叫端盖(end cap)的概念，用来指定图片中的哪一部分不用拉伸，如下图：设置topCapHeight、leftCapWidth、bottomCapHeight、lerightCapWidth,图中的黑色区域就是图片拉伸的范围，也就是说边上的不会被拉伸。

使用UIImage的下面这个方法，可以通过设置端盖宽度返回一个经过拉伸处理的UIImage对象：

- (UIImage *)stretchableImageWithLeftCapWidth:(NSInteger)leftCapWidth topCapHeight:(NSInteger)topCapHeight;

这个方法只有2个参数，leftCapWidth代表左端盖宽度，topCapHeight代表上端盖高度。系统会自动计算出右端盖宽度rightCapWidth和底端盖高度bottomCapHeight，代码如下：

/** 第一种拉伸方式（iOS5之前） */-(void)stretchTest1{  // 创建一个按钮 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 设置按钮的frame btn.frame = CGRectMake(50, 300, 300, 103); // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_bg"];  // 设置左边端盖宽度 NSInteger leftCapWidth = image.size.width * 0.5f; // 设置上边端盖高度 NSInteger topCapHeight = image.size.height * 0.5f;   UIImage *newImage = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight];  // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal]; // 将按钮添加到控制器的view [self.view addSubview:btn];}

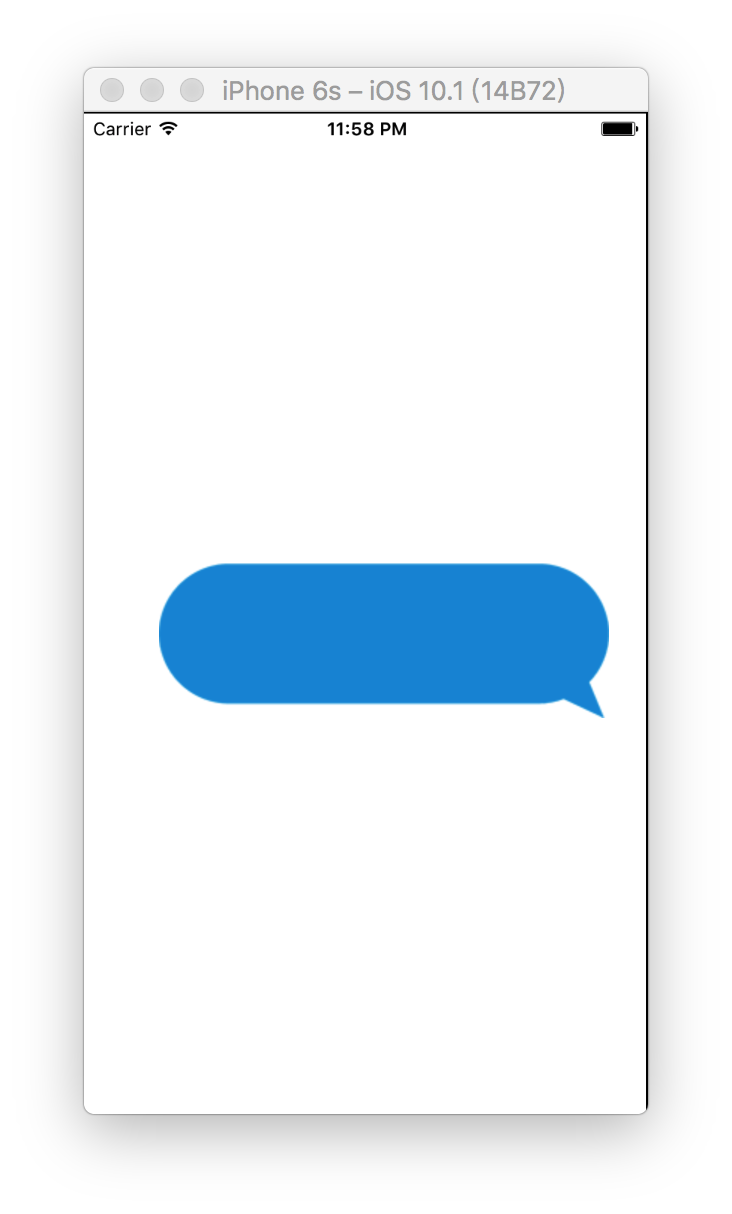

这样一来，其实我们图片的可拉伸范围只有1 * 1，所以再怎么拉伸都不会影响图片的外观，运行效果如下：

现在再看一下效果是不是好多了。

2、iOS5

在iOS 5.0中，UIImage又有一个新方法可以处理图片的拉伸问题：

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets

typedef struct UIEdgeInsets { CGFloat top, left, bottom, right;  // specify amount to inset (positive) for each of the edges. values can be negative to 'outset'} UIEdgeInsets;

这个方法只接收一个UIEdgeInsets类型的参数，可以通过设置UIEdgeInsets中的CGFloat top, left, bottom, right就是用来设置上端盖、左端盖、下端盖、右端盖的尺寸(逆时针方向)。

/** 第二种拉伸方式（iOS5） */-(void)stretchTest2{  // 创建一个按钮 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 设置按钮的frame btn.frame = CGRectMake(50, 300, 300, 103); // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_bg"];  // 设置端盖的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5;  UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right);  // 拉伸图片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets];  // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal]; // 将按钮添加到控制器的view [self.view addSubview:btn];}

运行效果与第一种一样，就不再截图了。

3、iOS6

在iOS6.0中，UIImage又提供了一个方法处理图片拉伸：

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode

相比iOS5中的方法多了一个resizingMode参数：

typedef NS_ENUM(NSInteger, UIImageResizingMode) { UIImageResizingModeTile, // 平铺模式，通过重复显示UIEdgeInsets指定的矩形区域来填充图片 UIImageResizingModeStretch, // 拉伸模式，通过拉伸UIEdgeInsets指定的矩形区域来填充图片};

具体实现代码如下：

/** 第三种拉伸方式（iOS6） */-(void)stretchTest3{  // 创建一个按钮 UIButton *btn = [UIButton buttonWithType:UIButtonTypeCustom]; // 设置按钮的frame btn.frame = CGRectMake(50, 300, 300, 103); // 加载图片 UIImage *image = [UIImage imageNamed:@"chat_bg"];  // 设置端盖的值 CGFloat top = image.size.height * 0.5; CGFloat left = image.size.width * 0.5; CGFloat bottom = image.size.height * 0.5; CGFloat right = image.size.width * 0.5;  // 设置端盖的值 UIEdgeInsets edgeInsets = UIEdgeInsetsMake(top, left, bottom, right); // 设置拉伸的模式 UIImageResizingMode mode = UIImageResizingModeStretch;  // 拉伸图片 UIImage *newImage = [image resizableImageWithCapInsets:edgeInsets resizingMode:mode];  // 设置按钮的背景图片 [btn setBackgroundImage:newImage forState:UIControlStateNormal]; // 将按钮添加到控制器的view [self.view addSubview:btn];}

运行效果与第一种一样，就不再截图了。

总结

以上就是这篇文章的全部内容了，希望本文的内容对给位iOS开发者们能带来一定的帮助，如果有疑问大家可以留言交流，谢谢大家对武林网的支持。
