iOS中一行代码实现 UIView 镂空效果

这是一种实现 UIView 镂空效果的方案，可以快速实现任意形状的镂空、文字的镂空、带镂空的毛玻璃效果等。本质上是 UIView 的 maskView 效果。

前言

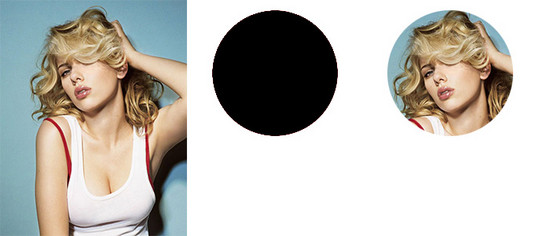

首先来复习一下遮罩效果的实现。如果我们有一张图片，又恰好有一个圆，当我们把圆设置为图片的遮罩时，会得到这样的结果。

代码实现看上去像是这样：

view.maskView = maskView;

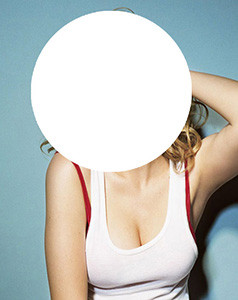

那么问题来了，如果我们希望得到下面的结果，该怎么做呢？这看起来像是图层的相减，即原来的图层减去遮罩的部分。

可惜苹果爸爸不够贴心，没有提供方便的接口调用。让我们来看看可以怎么实现。

一、思路

我们的最终目标是，封装出一个接口，调用方式类似于 maskView 属性，可以很方便地对一个 UIView 做镂空效果。

注：以下用 originView 指代需要上效果的 view ，用 maskView 指代充当遮罩的 view 。

目前看来，可以从两个方向入手：

1. 修改遮罩的绘制过程
2. 修改 maskView 本身

方式一是指，在设置这个属性的时候，对 originView 的视图进行重新绘制，然后在绘制的时候，减掉 maskView 的区域。

方式二是指，当拿到 maskView 的时候，先对 maskView 本身先进行处理，将遮罩范围取反。然后再做遮罩效果，由于遮罩的区域已经相反，于是得到的结果也是相反的，就达到镂空的目的。

看上去方式二比较靠谱，而且最后是调用 UIView 的 setMaskView: 来实现，还可以保留原来遮罩的一些特性。比如当修改 maskView 的 frame 的时候， originView 的遮罩位置也会相应改变。

二、实现

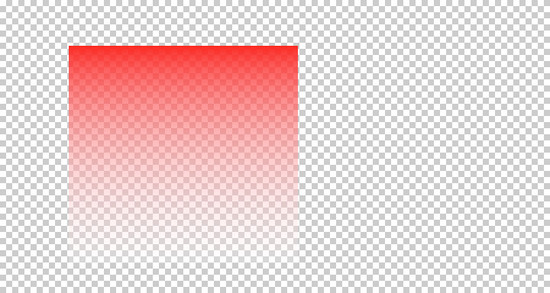

生成相反的遮罩图可以分为三步。假设一开始拿到的 maskView 是下面这样，让我们来看下，转换过程中遮罩图每一步的变化。

注：为了更直观的效果，图片中透明的部分用灰白相间格子来表示（以下相同）。

1、将 maskView 转化为 UIImage

UIGraphicsBeginImageContextWithOptions(self.bounds.size, NO, [UIScreen mainScreen].scale);CGContextTranslateCTM(UIGraphicsGetCurrentContext(),           view.frame.origin.x,           view.frame.origin.y);[view.layer renderInContext:UIGraphicsGetCurrentContext()];UIImage *image = UIGraphicsGetImageFromCurrentImageContext();UIGraphicsEndImageContext();

这一步拿到了 maskView 对应的 image 图像。此时遮罩图的大小会被同步为 originView 的大小。

2、将

UIImage 转换为只有 alpha 通道的 CGContextRef

CGImageRef originalMaskImage = [image CGImage];float width = CGImageGetWidth(originalMaskImage);float height = CGImageGetHeight(originalMaskImage);  int strideLength = ROUND_UP(width * 1, 4);unsigned char * alphaData = calloc(strideLength * height, sizeof(unsigned char));CGContextRef alphaOnlyContext = CGBitmapContextCreate(alphaData,                           width,                           height,                           8,                           strideLength,                           NULL,                           kCGImageAlphaOnly);  CGContextDrawImage(alphaOnlyContext, CGRectMake(0, 0, width, height), originalMaskImage);

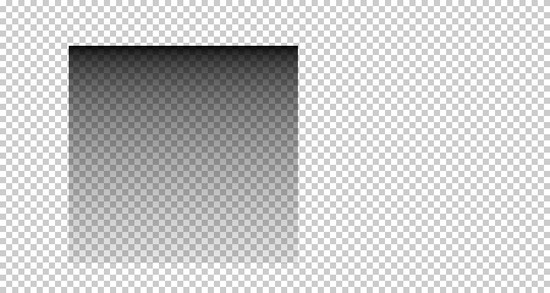

这时候的 alphaOnlyContext 对应的图像是下面这样，只保留了 alpha 通道。

3、将

CGContextRef 中的 alpha 值进行遍历转换

for (int y = 0; y < height; y++) {  for (int x = 0; x < width; x++) {    unsigned char val = alphaData[y*strideLength + x];    val = 255 - val;    alphaData[y*strideLength + x] = val;  }}  CGImageRef alphaMaskImage = CGBitmapContextCreateImage(alphaOnlyContext);UIImage *result = [UIImage imageWithCGImage:alphaMaskImage];

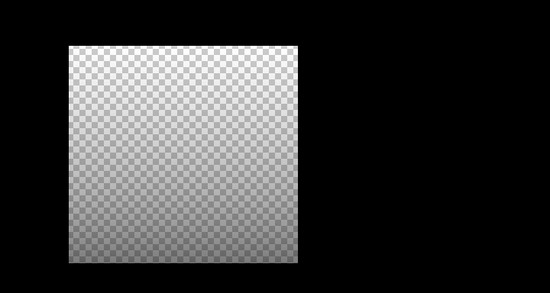

转换后，获得的 result 图像是：

于是，我们就可以用 result 愉快地进行 mask 了。

三、使用

我们可以将上述的步骤，封装为一个方法，用 category 来实现。

@interface UIView (MFSubtractMask)- (void)setSubtractMaskView:(UIView *)view;- (UIView *)subtractMaskView;@end

这样调用起来就十分方便了，一行代码搞定：

view.subtractMaskView = maskView;

四、局限性

1. subtractMaskView 不会自动刷新

我们知道，当 UIView 的 maskView 的内容动态修改时，会实时反映到 UIView 中。但在本项目中， subtractMaskView 属性会生成一张全新的图片来作为遮罩图，因为不会根据 subtractMaskView 的内容实时来刷新视图。如果需要更新，必须手动调用 setSubtractMaskView: 方法来重新生成遮罩图。

2. setSubtractMaskView: 不宜被频繁调用

setSubtractMaskView: 本质上是生成一个新的遮罩图的过程，该过程涉及图片像素的遍历转换，较为耗时，不宜频繁调用。

综上所述，这种方案适合只生成一次遮罩图的场景。

 五、源码

请到 GitHub 上查看完整代码。
