iOS实现不规则Button点击效果实例代码

需求

利用图片，实现一个如图的按钮组。

遇到的问题

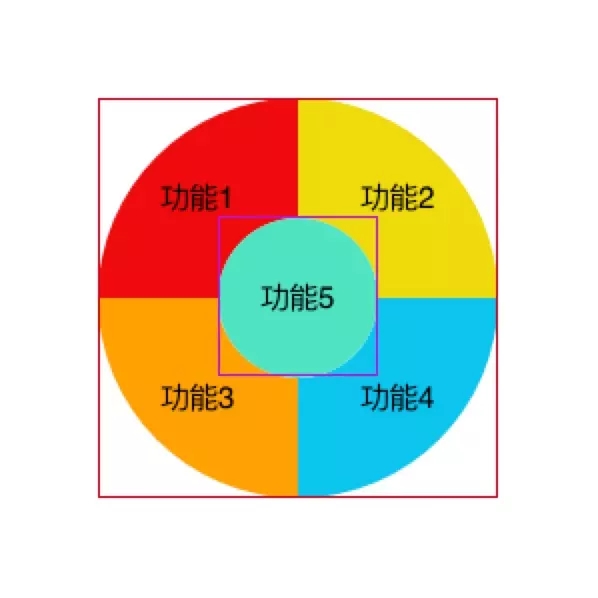

如下图所示：

• 功能1、2、3、4的按钮可以实现点击功能。但是在红色方框四角的位置，也会响应相应的点击事件。
• 紫色方框内四角区域点击时，响应的方法是功能5，而不是对应的功能。

解决思路

期望的结果

• 寻找到合适的Button来处理点击事件

需要弄明白的问题

• 事件在如何传递的？
• 怎么判断谁来处理当前事件？

事件是如何传递的？

1. 当用户触摸实际屏幕时，会生成一个Touch Event，将此事件添加到UIApplication管理的事件队列之中。
2. UIApplication从事件队列之中按顺序取出事件分发到视图去处理。
3. 当事件被发出以后，会从keyWindow开始，依次向上传递，包括Controller以及View，最后找到合适的视图来响应事件。

可以看出：当一个事件发生后，事件会从父控件传给子控件，也就是说由UIApplication -> UIWindow -> UIView -> initial view,以上就是事件的传递，也就是寻找最合适的view的过程。

涉及到两个方法：

func hitTest(_ point: CGPoint, with event: UIEvent?) -> UIView?func point(inside point: CGPoint, with event: UIEvent?) -> Bool

当UIApplication发送事件到keyWindow时，会调用 hitTest来寻找最合适的视图处理事件。判断逻辑如下：

1. 首先判断自身是否能够响应触摸事件（userInteractionEnabled==true、hidden==true、alpha<=0.01不能响应触摸事件）,若能响应则下一步，否则返回nil。
2. 如果可以响应触摸事件，调用pointInside来判断是否在显示区域内，如果不在其中，pointInside返回false，同时hitTest返回nil。
3. 如果 pointInside返回true，表示在当前的视图之中，然后倒序遍历该视图的子视图,重复上述步骤，直到某一视图可以响应，hitTest:返回该视图。
4. 如果执行完上述步骤以后，没有符合条件的视图响应事件，则返回视图本身，表示只有当前视图符合条件，能够处理该事件。

 Q：为什么倒序遍历？
 A：因为在subViews数组中，最后添加的视图，在视图层级中处于最上方。

怎么判断谁来处理当前事件？

当知道的上面事件传递机制后，我们就能理清楚我们的Button处理事件的逻辑了：

1、自定义Button继承自系统的Button。

2、重写 point(inside point: CGPoint, with event: UIEvent?) -> Bool 方法。在其中判断当前事件是否需要自身处理。

• 判断点是否在自身button.imageView的frame范围内
• 得到点击点在button.imageView中该点的颜色值
• 如果得到的色值中alpha小于阀值，则返回false

具体代码可以查看JTShapedButton源码 （本地下载）。

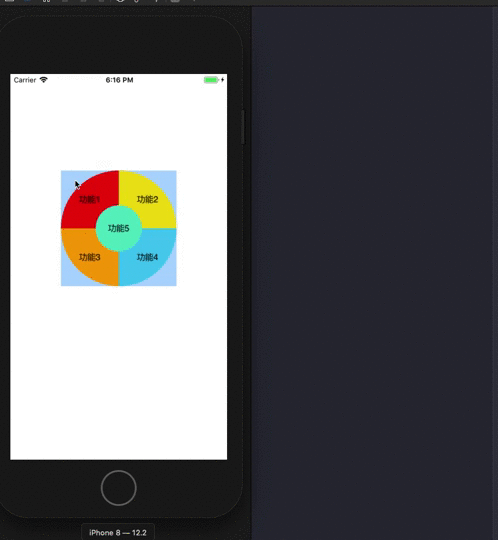

实现效果

总结
