联想1+1电脑LE-IT02内置音响利用方法[图文]

联想LE-IT02内置音响，利用方法：

家里有一废弃的联想电脑（ 同禧3086C/700），原有主板为Ｉ８１０主板的（P61810/W1-B），里有一内置音箱，型号为LE－IT02，接口是7根插针的（共是8芯），不能用在其他电脑上，于是我动了改造的念头。

原有电脑：

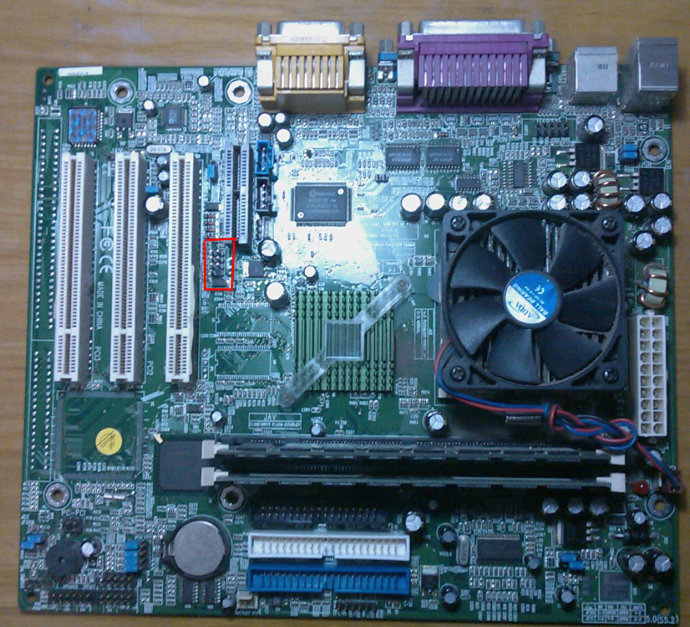

主板：

红色部分为主板前置音频针脚

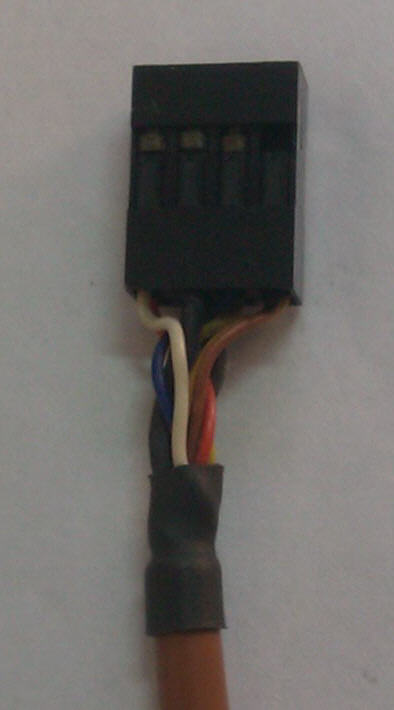

与主板联接线插头：

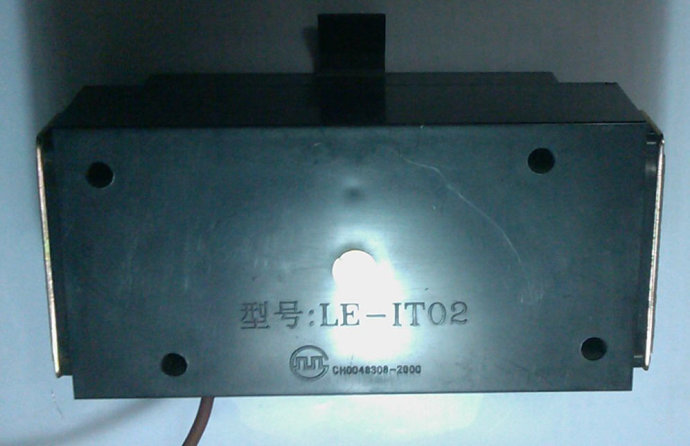

内置LE-IT02音箱，此音箱做工与质量都较好：

经查找资料：针脚定义如下：

红色和白色为左右音频信号线，蓝色和黄色为音频地线；（红色　黄色（蓝色）　一对；右声道。白色　蓝色（黄色）　一对；左声道）。

棕黄色和棕色并在一起的线，这条是电源正极；还有一粗一细两条电源地线，细的那条不接也可以。那条比较细的黑线建议用胶布包起来。

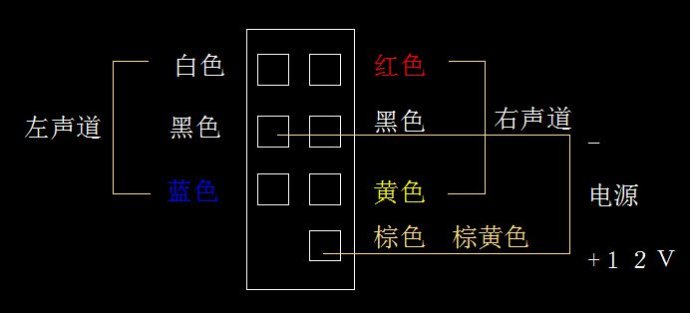

面向插头，线布置如下：

本次改造拆下来的LE－IT02音箱需要12V电源。

本人原有联想1+1电脑主板是Ｉ810主板，针脚提供12V电源。新主板了找不到12V针脚，只能从电脑电源找了。

(注LE－IT01需要5V，可以从电源上取电，黄色为12V,红色为5V，也可以从主板USB口取电。）

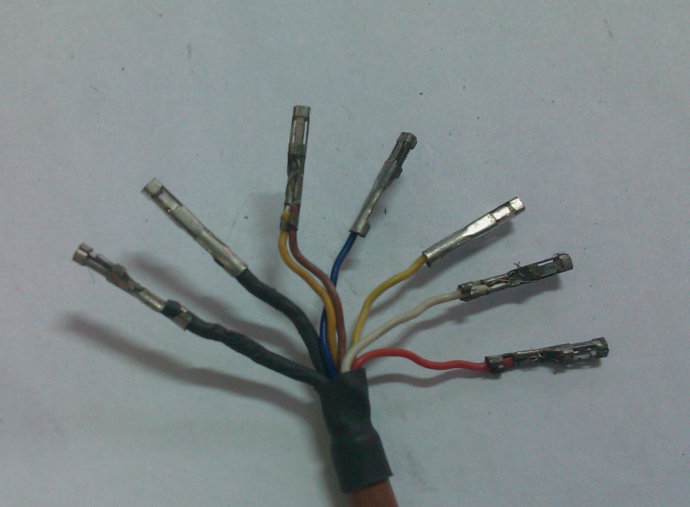

（音箱内接在电路板上是6针，7芯，其中一芯是橙棕两线合成一芯，所以实际少了两条黑粗细线并成一根粗线。）

电脑换成了845GV主板，是AC97'接口，接口定义如下图：

将5、6；9、10针脚分别接上红色　蓝色　一对；右声道。白色　黄色　一对；左声道。红色和棕色并在一起的线，这条是电源正极；还有一粗一细两条电源地线，细的那条不接也可以。那条比较细的黑线建议用胶布包起来。红色和棕色线接在电源线黄色线上，黑色线与色线相接。（电源黄色为12V,红色为5V）。这样电脑内置音箱就可以使用了。

改装用法：加装一个双联电位器，来控制音量。再加装一个12v的变压器，就可以成为有源音响，完全脱离电脑的限制了，可以随时移动，接mp3等。

改造后试听，声音清晰，没有失真，音量较大，没有杂音，可以省去外置音箱了，节省了空间，更简洁了。

注：关于音频接口定义见百度文库：
http://wenku.baidu.com/view/5b3ef6d2b9f3f90f76c61b40.html

联想LE－IT02内置音响

1.接法：

白色和红的的是音频接线，不分左右声道，可以接到耳机插头上，然后插到声卡的绿色输出孔。

蓝色和黄色为音频地线，不分左右，不接也响。

橙棕色线是电源正极，可以接D型电源口(红的是５ｖ的正极，黄的是１２ｖ的正极)或USB线，也可从USB口取电。

一粗一细黑色线是电源地线，接一条就可以。可以接到D型电源口的黑色接口。

2.电源部分：

LE-IT01电源用的是５ｖ的电源，LE-IT02电源用的是１２ｖ的电源。５ｖ电源可以直接在ｕｓｂ口上直接取，也可以在电源D型输出端子上取。

D型电源接口取电：D型电源接口线是四色线，红的是５ｖ的正极，相邻黑的是５ｖ的负极，黄的是１２ｖ的正极，相邻黑的是１２ｖ的负极。

usb接口线取电：USB接口线分红白绿黑四色，红色是+5v,黑色是接地，白色和绿色线是数据信号，没有用，断掉做好绝缘。这里，我们将红色线接到音箱上红棕并到一起的线上，黑线接黑线。

3.音频部分：

耳机孔线接法：耳机的插头有四条线，两条线包在红色和白色的电线皮里，两条在外面。把红线插到红色音频线的孔里，外面的裸线插到和红色线孔同排的黄（白）线的孔里，另两条线对称插。

录音线接法:切开一条Line-in录音线，外皮里面是裸线，作用是音频地线，里面包着一条小的漆包线，是音频信号线，分别对接即可。

4.其他用法：

加装一个双联电位器，来控制音量。再加装一个5~12v的变压器，就可以成为有源音响，完全脱离电脑的限制了，可以随时移动，接mp3 dvd 随身听等等。。。。。。
