各种 ADSL Modem 及路由器端口映射详细介绍

2020-07-24 12:11:02

字体：大中小

来源：转载

供稿：网友

ADSL Modem 及路由器系列:
华为MT800型路由器的端口映射
神州数码DCAD-6010RA ADSL路由设置
阿尔卡特_ADSL_MODEM511E 端口映射的设置
普天（GS8100）进行端口映射的方法
腾达TED8620的设置方法
伊泰克（e.TEK.TD）TD-2018猫的端口映象设置
ZTX中兴_ADSL_831 端口映射的设置
天邑_ADSL_HASB-100 端口映射的设置
实达_ADSL_2110EH 端口映射的设置
大亚科技 DB-108 路由器的端口映射方法
GREENNET ADSL MODEM 1500c
华硕6000EV/6005HW ADSL MODEM 中设置端口映射
LINKSYS ADSL路由器中中设置端口映射
频蓝色小精灵路由器中设置端口映射
IM 701G 艾玛白色 ADSL Modem 设置端口映射
合勤642 Adsl Modem 设置端口映射
全创1100白色 ADSL MODEM中设置端口映射
帷帆KM300A端口映射图解
D-Link DI-604端口映射

华为MT800型路由器的端口映射 TOP
在IE的地址栏里输入路由器的地址( 默认的ip是：192.168.1.1，用户名是：admin，密码是admin ),IE自然会弹出一窗口要求输入路由器的"用户名"和"密码",MT800的隐含的设置是admin/admin

进入MT800的设置页面后,点击左上角的"其他设定".在选"NAT"(在"其他设定"的下拉菜单中)

在进入"NAT"的页面后,首先确定一下"NAT"的选项是"允许",然后点击添加

在弹出的”NAT 规则添加中出现一表格，下面这样改：
RULE FLAVOR选RDR
RULE ID填2
IF NAME里选ppp-0
协议里选TCP
Local 地址 From 里填192.168.X.X(这个就是你的内部IP地址,如果有变,今后自己修改)
Local 地址 To里也填192.168.X.X
Global 地址 from 和 to 里,两个都不要填,也就是保持0.0.0.0
最后3个端口(目标端口起始值,目标端口终止值,Local端口)填上你想要BS开的TCP端口(BS定义的设置是16881,这里我们输入16881至16889)

这样提交完后,端口映象就算做完了.如果还不行,可能出错的地方就是IF NAME(有可能是ppp-1)

神州数码DCAD-6010RA ADSL路由设置 TOP
首先登陆路由器的Web管理界面（默认的ip是：192..168.1.1，用户名是：adsl，密码是：adsl1234）
进入之后依次按如下顺序选择：Services—>NAT
在NAT Option选择NAT Rule Entry。然后点击“添加”，之后出线如下界面，填入相应参数。

设置完成后点击提交就行了。

具体参数说明如下：
Rule Flavor: 规则种类
Rule ID: 判断地址翻译规则的序号，最小的序号最先执行，如有规则符合，不在向更高的ID判断执行。
IF Name: 请选择相应的广域网接口，如PPP，1483B等
Protocol: 选择相应协议（TCP/UDP/ICMP等
Local Address From: 使用规则的本地IP起始值，如果选择全部则填0.0.0.0
Local Address To: 使用规则的本地IP终结值，如果是单一IP，填入IP起始值。如果选择全部则填255.255.255.0
Global Address From: 不用修改
Global Address To: 不用修改
Destination Port From: 目标IP的端口起始值 (16881)
Destination Port To: 目标IP的端口终结值 (16889)
Local Port: 本地IP端口(0)

在设置好ADSL路由、各网线、交换机以后，便是对上网电脑进行设置了。很多人在做这一步时，往往功溃于此。这里必须注意，在通过ADSL共享上网时，各电脑主要设置网络的选项里有3项内容，分别是IP地址、网关、DNS配置。很多人错在DNS与ADSL路由设置不一致，如果在ADSL的路由设置(DHCP/DNS)中不作任何选择(没有选定“局域网DHCP服务器”)，那么在电脑的网络设置里，DNS配置就不能选当地ISP的DNS，这样是怎样也上不了网的。这时应该在DNS中填ADSL的内置IP值。即在电脑的网络设置中网关与DNS相同，都应填ADSL的内置IP，而网关所对应的IP则就与ADSL的内置IP在同一网段。
阿尔卡特_ADSL_MODEM511E 端口映射的设置 TOP
首先，在浏览器窗口输入10.0.0.138，进入路由设置窗口。
然后依次：选择“高级配置”----“NAPT”---“新增”
然后选择：
通讯协议为TCP
内部IP为网卡IP，如果不知道请使用10.0.0.1
内部和外部端口都为16881
外部IP0.0.0.0不变

同理增加16882~9的端口。

最后点“应用”
然后一定记得点左上角“保存所有设置”选项
大功告成，请关机，ADSL MODEM断电。重新启动
普天（GS8100）进行端口映射的方法 TOP
普天（GS8100）进行端口映射，升高ID的方法（局域网路由下）：
IE浏览器键入：192.168.1.1
输入Modem的用户名和密码
“服务－NAT－下拉菜单选择：NAT Rule Entry"
点“添加”
出现新窗口：如下设置
Rule ID: 2（依次的数字，原有映射的基础上，如原来没有，一般为2）
Rule Flavor: RDR
IF Name: ALL
协议: tcp
Local 地址 From: 192.168.1.6 （你在局域网里的IP）
Local 地址 To: 192.168.1.6 （你在局域网里的IP）
Global 地址 From: 0.0.0.0
Global 地址 To: 0.0.0.0
目标端口起始值: 16881
目标端口终止值: 16889
Local端口: 0
点“提交”
然后去保存，重启就OK了
腾达TED8620的设置方法 TOP
普天（GS8100）进行端口映射，升高ID的方法（局域网路由下）：
IE浏览器键入：192.168.1.1
输入Modem的用户名和密码
“服务－NAT－下拉菜单选择：NAT Rule Entry"
点“添加”
出现新窗口：如下设置
Rule ID: 2（依次的数字，原有映射的基础上，如原来没有，一般为2）
Rule Flavor: RDR
IF Name: ALL
协议: tcp
Local 地址 From: 192.168.1.6 （你在局域网里的IP）
Local 地址To: 192.168.1.6 （你在局域网里的IP）
Global 地址 From: 0.0.0.0
Global 地址 To: 0.0.0.0
目标端口起始值: 16881
目标端口终止值: 16889
Local端口: 0
点“提交” 然后去保存，重启就OK了
伊泰克（e.TEK.TD）TD-2018猫的端口映象设置 TOP
打开IE,在地址栏里输入路由器的地址,例如192.168.1.1(隐含), 然后ENTER
在弹出来的登录窗口填入登录名和密码(TD-2018的隐含登录名为空,密码为12345),然后点击确定

进入TD-2018的web页面后,在左边可以找到"端口绑定服务",点击"端口绑定服务"

进入"端口绑定服务"一栏,我们首先要做TCP的端口映象.
1.选择TCP
2.填入EMULE使用的TCP端口,EMULE里的隐含设置是16881
3.填写主机的内网IP地址
4.点击"添加"把TCP的端口映射加如"服务列表"(添加后,下方的"服务列表"里将会增加一条端口映象的服务)
5.同理再加入16882~9的映射

点击"保存设置"
TD-2018的端口映射需要NAPT的支持,检查NAPT是否打开
点击"NAPT"设置
选择"启用NAPT",点击"执行"

最后点击"重新启动",猫重启后,端口映射就算完成了OK
ZTX中兴_ADSL_831 端口映射的设置 TOP
打开IE,在地址栏里输入猫的地址,例如192.168.1.1(隐含), 然后ENTER
在弹出来的登录窗口填入登录名和密码,ZXDSL831的隐含登录名和密码均为大写的ZXDSL,然后点击确定

进入中兴ZXDSL831的WEB设置页面后,在右上方可以找到"SERVICE",点击SERVICE

进入SERVICE后,在左边1处点击"NAT",在2处选择“ NAT Rule Entry ”,然后点击"添加"

首先我们做一个TCP的端口映象,BS隐含使用的TCP端口是16881。
1:选择RDR
2.填一个RULE ID,随便写一个数字,只要不跟之前的重复,例如你可以取16881
3.选择ppp-0 (这个视你的猫而定,不过绝大多数猫都用的ppp-0)
4.选TCP
5.这里有两个,分别填入你得到的电脑内网的IP地址(注,有时内网IP会有变动,如果有变动,你需要回到此处做相应的修改)
6.这里的两个地址都不需要改动,保持0.0.0.0
7.三个全选"Any Other Port"
8.三个全填入BS使用的TCP端口,例如16881
9.同样方法再加16882~9
点击9添加

再次回到NAT一栏,确认NAT的规则里已经有TCP的端口BS的电脑的IP,然后点击ADMIN

在"ADMIN"里,点击Commit & Reboot

选择"Reboot From Last Configuration"，并点击"保存"储存配置, 再点击"重新启动",然后就可以了

天邑_ADSL_HASB-100 端口映射的设置 TOP
天邑HASB-100 ADSL猫的隐含地址是10.0.0.2(出厂默认)

打开IE,在地址栏里输入路由器地址(例如10.0.0.2),将会进入路由器的登录窗口
在2处填入路由器的登录名和密码,出厂默认的登录名是admin,出厂默认的密码是epicrouter或者是conexant
点击3处的确定

如果密码正确,IE将进入猫的WEB配置页面,点击左下角的"虚拟服务器"

我们需要做两个端口映象,一个是bs的TCP端口(默认是16881)
当然你不一定使用bs默认的端口号

1.在ID号里填入数字,给这个端口映射编个号,例如81
2.公共端口一栏和私有端口一栏要填入BS用的TCP端口(默认16881),这两栏里填的数字要相同
3.端口类型选"TCP"
4.填入你的内网IP地址,例如10.0.0.8(内网IP地址可看顶楼的介绍)
5.点击"增加该设置",把这个端口映射加入NAT规则中

点击"保存设置"。同理再做16882~9。

点击"保存设置"后,重新启动猫以后,端口映象的设置就做完了
实达_ADSL_2110EH 端口映射的设置 TOP
假设内网IP为：192.168.10.2
在IE中用http：//192.168.10.1打开实达ADSL管理配置页面
用户名：ROOT
密码：GROUTER
1、选择Service→NAT Options: NAT Rule Entry→Add→进入端口映射添加页面
2、添加：
Rule Flavor: RDR
Rule ID: 2
IF Name: All
Protocol: TCP
Local Address From: 192.168.10.2
Local Address To: 192.168.10.2
Global Address From: 0.0.0.0
Global Address To: 0.0.0.0
Destination Port From: 16881
Destination Port To: 16889
Local Port: 0
3、选择Submit提交
4、选择主窗口菜单的Admin→Commit & Reboot→Commit→重起Modem
OK
祝各位好运。

另外：

root/grouter是默认的用户名和密码
你可以试一试以下两个用户名和密码：
user/starnet
admin/starnetadsl
大亚科技 DB-108路由器的端口映射方法 TOP
大亚108全攻略（路由设置方法，端口映射方法）
一、路由设置方法：

1.先硬件连接,现在的交换机没有UPLINK口了确认正确与否:看设备的PC指示灯是否亮起!亮起就OK!

2.网络的配置,注意一定要有适配器和TCP/IP都正确安装协议才行!在IP地址标签下将你的IP设定在(192.168.1.2----192.168.1.254)之间,因为要和你的设备同在一个网段下才行!DNS也记得设哦。不知道啊，自己打电信的电话去问下。
确认正确与否:在运行中敲入下列命令"ping 192.168.1.1"看是否连接超时!不超时就OK!
如果您的系统是2000或XP，那就只需选择自动获取IP及DNS。但是话说回来两台机子要联网的话你也搞设IP地址吧，呵呵，

3. 打开IE浏览器,在地址栏处输入"192.168.1.1",随后出现的窗口输入你的用户名和密码!在你的说明书上能找到!这里我输入的是"admin"和"dare"出厂的默认的用户和密码!有的密码是：dareadsl
如果不能进入，请在通电情况下用别针连戳后面复位孔三次，即可进入（猫已为出厂设置）！

4.单击左侧配置下的WAN,这是有侧页面进入设置界面!这里是最重要的,我是福州的用户,具体设置还要询问各位的当地电信部门!
最下方虚电路选"0"后点"提交",
最上方的启用选YES,VPI添0,VCI添200,(我这个是按照福州电信设置的,具体的数字去问当地的电信局)静态IP和子网掩码都添"0.0.0.0",
封装协议选"PPPOE LLC"
桥选"DISABLED"
用户名和口令添入你在电信申请的!不要说不知道啊，我晕…………..
断开连接间隔输入你想要的数值,输入0时永久连接!
审核选"AUTO"即可!
自动连接副选框选中!
DHCP依你的情况而定!我没设!
网关保持默认"0.0.0.0"
点一次提交.

5.继续来到WAN这个界面下,这次虚电路选"1"后点提交,将启用设"NO",VCI添0,VPI添0,静态IP和子网掩码都添"0.0.0.0",封装协议选"PPPOE LLC",桥选"DISABLED",自动连接副选框不选!好了其他的保持默认!在次点提交,然后保存设置,设备重启!如此反复一直到虚电路为7才行!我的是这样设,麻是麻烦了些,别的方法好象行不通。不这样设好像有时网页会打不开但像QQ还是可以用的。这点我一真不明白为什么。有的人说6.7可以不设是关的但是VCI和VPI也是要设0其它的一样的设。

6.设备稳定后,现在点WAN下面的"NAT",在右侧的下拉菜单中选"Dynamic NAPT",点提交,保存,设备重启!

7. 最后一步,点击NAT下的DNS,随后的右侧界面中DNS代理选择"USE AOTO DISCOVERED DNS SERVERS ONLY",其它不动,提交,保存设置,设备重启!这里好像莫认的就是USE AOTO DISCOVERED DNS SERVERS ONLY还过还是要看下是不是哦。现在应该可以上网了!如果不行你就要在"系统日志"和"诊断测试"里面看看是哪里出错!

二、大亚DB108和102端口引射设置方法：
既然已经把这个设备开启了路由功能,但是问题又来了,我自己电脑想变成一个网站,能够叫别人来访问我的电脑或者是FTP呢?其实很简单!进入它设备里面的高级配置也就可以了.IP地址：http://192.168.1.1/doc/index1.htm ; 看见上面有个虚拟服务器没有?进去后添加你想做成站的IP也就行了!填写端口也就算设置成功了,提交保存,这时候你的电脑可以说引射出去了.先别忙,不要激动,还有最关键一个问题没有解决,也就是这个设备的ADSL管理端口和你做站的电脑端口都是80,这样别人访问的时候还是不能访问你的指定服务器的,如何解决这个问题呢?

那就有要找到这个设备里面的其它配置了,点进去后啥都不去管直接看见HTTP 服务器端口 80 把它修改成你自己想的一个端口也就OK了!这时候提交保存,那你也就能够叫别人从外面访问你的站点了.

最后保存后你在访问你的ADSL就不能打：http://192.168.1.1/了!这样你是进不了你的ADSL设备的,假如我把端口修改成为81了,以后想进ADSL设备里面管理的话,那就只有在IE上敲：http://192.168.1.1:81/用这个端口进去管理你的ＡＤＳＬ设备！

1. 通过192.168.1.1/doc/index1.htm进入Modem的高级设置界面。用户名：admin 密码：dare
2. 进入“虚拟服务器”选项
3. 填入“公有端口”、“私有端口”，(例：如果你做WEB服务器那一般情况下可以填80)
4. “主机IP地址”填你那台服务器的局域网内的IP
5. “端口类型”根据你做的服务器来填（例WEB服务和FTP服务器用“TCP)比如,我们在BS中设置的TCP端口是16881,那么里面就写16881
6. 保存设置
注：你测试的时候请用外网的机子来访问你这个外网的IP，内网的机器是无法访问那个外网IP的。 OK
GREENNET ADSL MODEM 1500c TOP
前提：使用格林耐特ADSLmodem并且使用PPPOE拨号联入INTERNET
并且在PVC0上设置了pppoe协议，且设置了本机的ip地址是192.168.1.7

第一步：关闭虚电路PVC1~7
具体方法是，先在IE地址栏输入192.168.1.1，输入用户名admin密码greennet
进入用户管理界面
然后参数设置－wan
然后在右侧的界面内的虚电路选项选择1，
然后“提交”，
页面刷新以后，在“是否启用”选择“否”，在“桥接”选项选择“禁用”
点击“提交”
重复以上的过程，即可关闭其他2～7的虚电路；

第二步：在参数设置－NAT的界面中，将NAT参数设置为动态NAPT

第三步：在参数设置－虚拟服务的右侧界面中，
添加虚拟服务
首先添加ID:1;公有端口：16881；私有端口：16881；TCP；主机IP：192.168.1.7
然后点击设置
其次添加ID:2;同上，一直加到16889
然后点击设置添加虚拟服务

最后一步，就是在参数设置－保护重启界面，选择保存重启
这样就全部搞定了
如果你使用了个人防火墙，请在防火墙的IP规则中添加有关允许16881~9tcp规则

华硕6000EV/6005HW ADSL MODEM中设置端口映射 TOP
在主菜单中点“NAT”，会有个“nat channel list”，设置如下：
在nat channel list里面的mupltiple port forwarding里面填写以下内容：
action: add
channel no:1
protocol:tcp
incoming port, begin:25, end :25
new port begin:25,end :25
new ip address:192.168.1.2 保存设置
LINKSYS ADSL路由器中中设置端口映射 TOP
在主菜单中点“advanced”，接下来的菜单中有个“forwarding”，设置如下：
extport: 25 to 25
ip address:192.168.1.2
然后点击“apply”就可以了。
频蓝色小精灵路由器中设置端口映射 TOP
在高级设置页面下点“Distributed Servers Setup(Virtual Serves,虚拟主机设置)”
每个Virtual Server 定义为一个Service Port，所有对这个端口的访问都会重定向到相应的Service
IP 所对应的计算机。
Service Service Port Service IP Enable
Email 25 192.168.1.2 √
IM 701G 艾玛白色 ADSL Modem 设置端口映射 TOP
进入ADSL设置，----安全设置----NAT的高级配置...----增加Reserved Mapping...
增加25 端口映射，
如下所示： Global IP地址内部的IP地址传输类型端口号
和接口地址相同 192.168.1.2 tcp 25
保存----重启设备
合勤642 Adsl Modem设置端口映射 TOP
在运行里或MSdos窗口里输入 telnet 192.168.1.1, 输入密码（缺省值为1234）后即可进入ZyNOS系统
进入Menu 11.1 - Remote Node Profile
将 Edit Filter Sets= No 用空格键改为YES后，进入Menu 11.5 - Remote Node Filter菜单
将protocol filters=6 用空格键去掉后回车存盘返回后 Edit Filter Sets= No 不要管它，回车存盘
在Mail Menu 设置15. SUA Server Setup Port # IP Address
------ ---------------
1.25 192.168.1.2
回车存盘
全创1100白色 ADSL MODEM中设置端口映射 TOP
IE地址栏里输入 http://192.168.0.2/doc/setvs.htm
一般默认的是用户：admin密码：12345678(或者123456)
进入虚拟服务器设置
“公共端口”、“私有端口”都填上要做的端口（25）
“端口类型”选“TCP”。
“主机IP地址”填自己PC的内网IP (192.168.1.2)。然后按一下“添加此设置”。
IE地址栏里输入 192.168.0.2 进入主界面，点击“保存设置”，ADSL会重启
大亚DB108和102设置端口映射
IE地址栏里输入 http://192.168.1.1/doc/index1.htm
进入虚拟服务器设置
添加内网IP, 端口为25
提交保存
D-Link DI-604端口映射 TOP

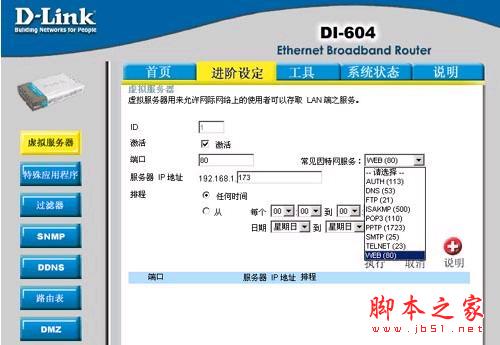

以做Web服务器为例，局域网ip设为192.168.0.173。

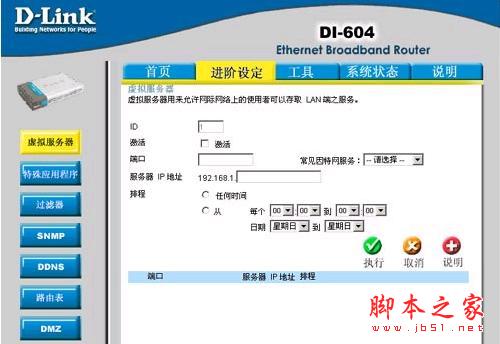

首先根据说明登陆到路由器，点击“进阶设定”－“虚拟服务器”
如下图所示：
