新小米路由器拆解评测(硬件版+软件版)

 　　小米在上周推出了全新的小米路由器，不过随后小米就陷入到了和乐视的撕逼大战中，关注度比这款小米路由器要高得多。和前代产品一样，新小米路由器仍然售价699元，相比普通售价在100元左右的家庭路由器要贵不少。那么这款新小米路由器有什么独到之处呢?下面让我们一起来看看网友@假装是极客所带来的新小米路由器拆解和深度评测。

　　硬件篇：

　　新款路由器外观如上图，白颜色的是内置1TB硬盘的版本，售价是699元。另外还有一款外观是黑颜色的，区别是黑颜色的内置了6TB的硬盘，售价2999元。

　　通过对比，在硬件参数上，新老路由器有如下区别：

　　1、主控芯片进行了升级，由原来的BCM4709升级到了BCM4709C，这两款芯片主要的差别是BCM4709C的主频由1GHz提升到了1.4GHz。理论上处理速度提升了40%。

　　2、系统闪存，由原来的16MB升级到了512MB。大闪存的好处是，可以在闪存里安装更多的应用，而不用安装在外置存储中。

　　3、使用了外置天线。老款产品用的是内置天线，新路由器直接使用了外置天线，信号更好。

　　4、使用了3.5寸监控级硬盘，而老款路由器用的是2.5寸笔记本硬盘。在稳定性方面，监控级硬盘会更好一点。虽然笔记本硬盘与台式硬盘相比传输速度会慢一些，但在路由器上应用时，硬盘的速度并不是瓶颈。

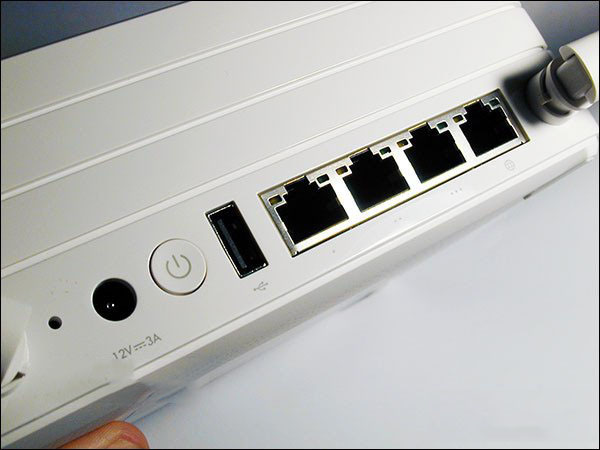

　　全新小米路由器后部的接口，从左向右分别是：重置按钮、电源接口、电源按钮、USB2.0接口、三个千兆LAN口，WAN口。

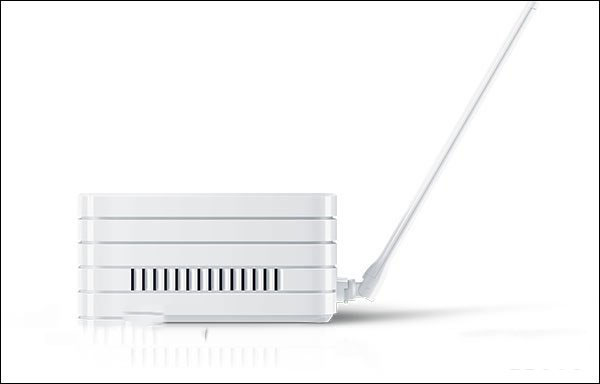

　　路由器侧面两边是散热孔，通过内部涡轮风扇形成对流。为了有更好的风道散热，除了侧面两边的散热孔外，其它地方都是封闭的。

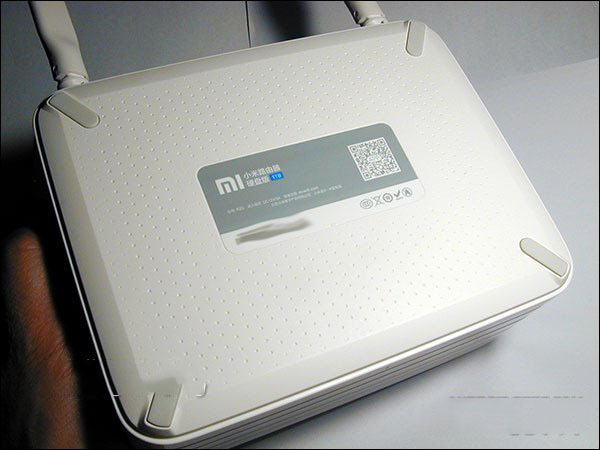

　　路由器底部并没有其它路由器那种常见的壁挂孔，由此可以看出，小米是倾向让用户把这个路由器放到桌面上来用的。

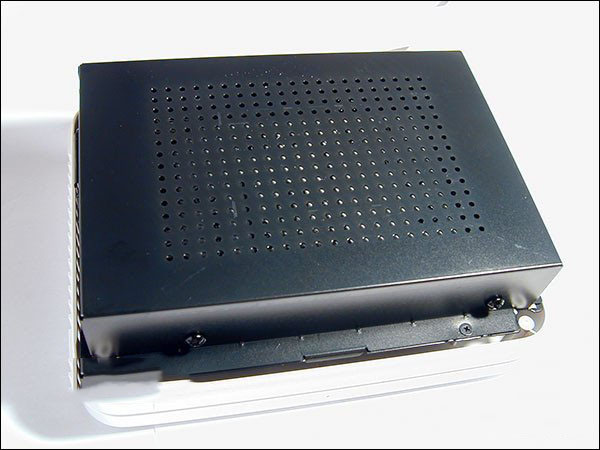

　　拆掉螺丝拿掉上盖后，展现在眼前的还有个黑盒子，里面保护的是硬盘。

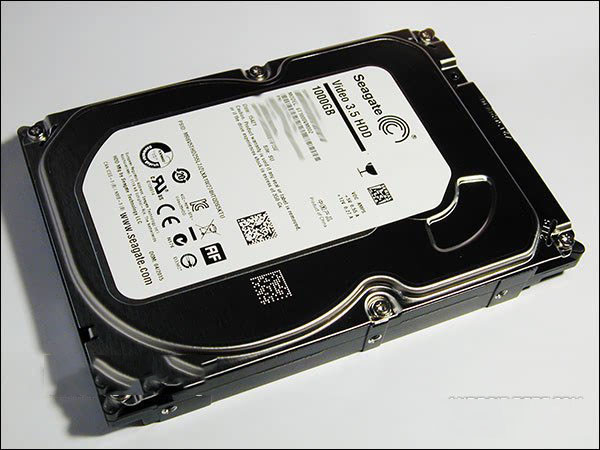

　　希捷1TB容量监控级硬盘。监控级硬盘稳定性比普通硬盘要高一些，但比企业级硬盘还要稍差一点。

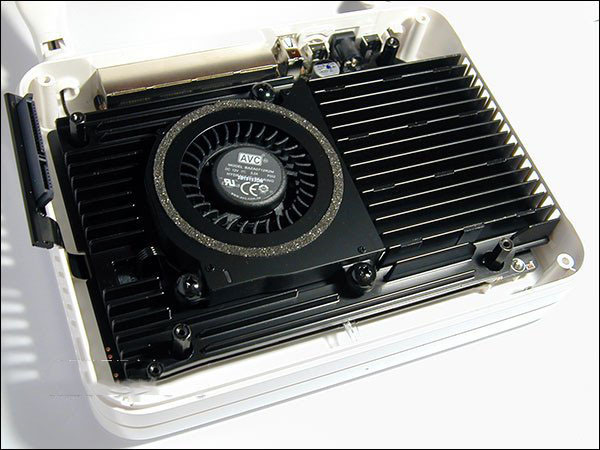

　　AVC涡轮风扇与散热器。与传统的散热风扇相比，涡轮风扇在更小的空间里可以输出更大的风量，提升散热效果。

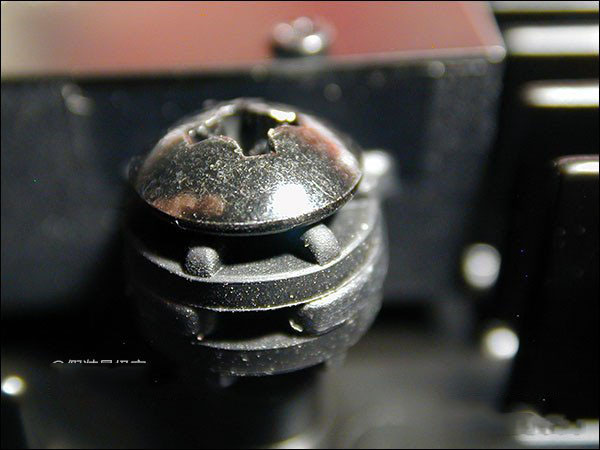

　　为了减小振动噪音，风扇固定螺丝处使用了橡胶减振垫圈。

　　BCM47XX系列芯片由于主频较高，在综合各种因素后，有不少厂商使用了主动散热方式，带来的后果就是长时间运行后，风扇的噪音一般会有增大的问题。而使用被动散热方式的产品，也要内置很大的散热片，无形中增大了路由器的体积。

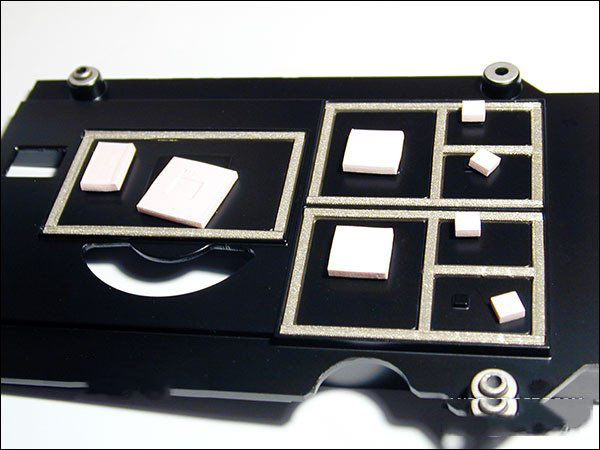

　　揭开散热片后，露出主电路板。为了增强传热效果，IC主要芯片与散热片之间使用了柔性导热硅橡胶垫片。

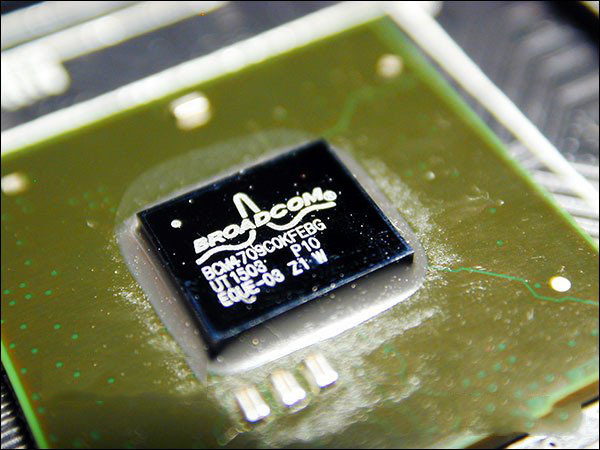

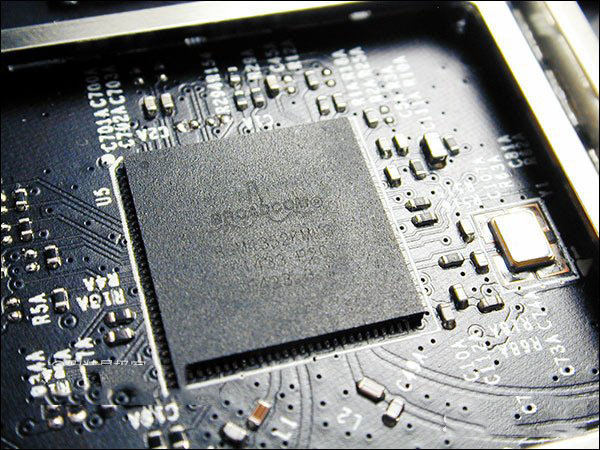

　　主控使用的是博通Broadcom的BCM4709C，Cortex A9 ARM双核处理器，与BCM4709相比，主频由1GHz提升到了1.4GHz。

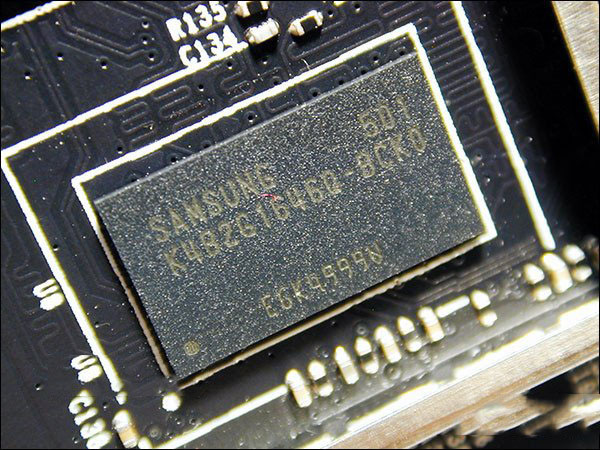

　　三星K4B2G1646Q内存，DDR3-1600MHz，容量为256MB。

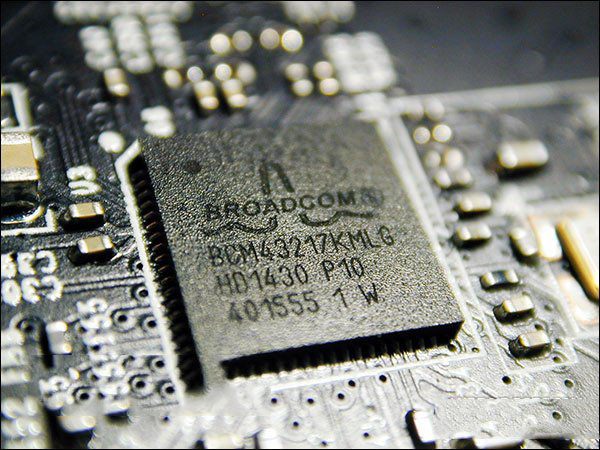

　　博通Broadcom BCM43217，2.4GHz芯片，支持802.11b/g/n，最高速度300Mbps。

　　博通Broadcom BCM4352，5GHz芯片，支持802.11ac，最高速度867Mbps。

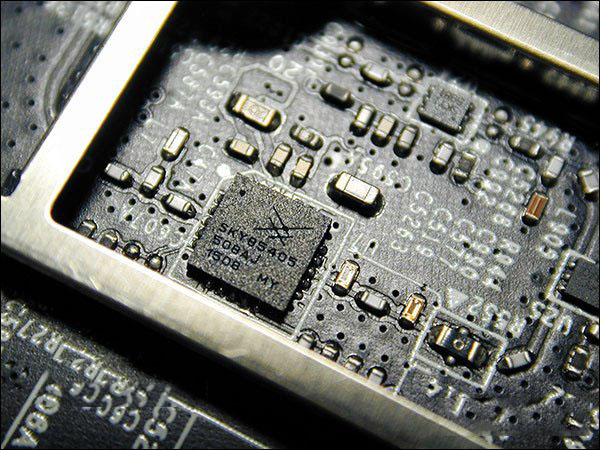

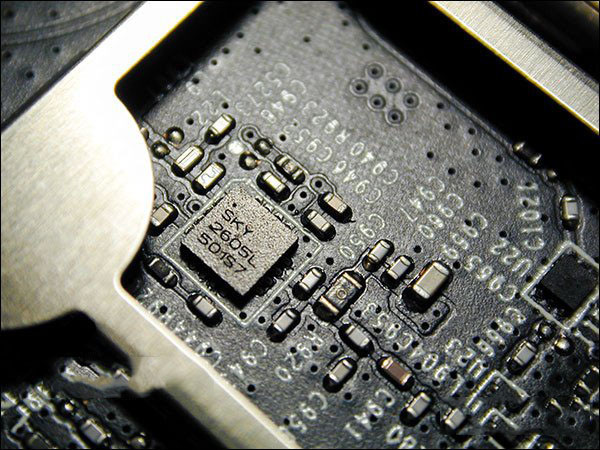

　　SKY85405和SKY2605完成PA功放与RF射频功能。

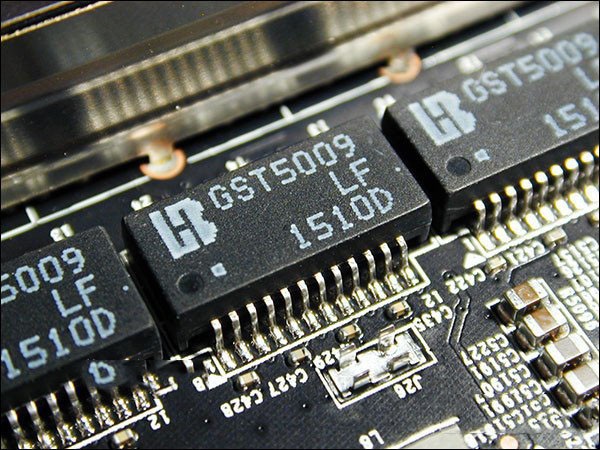

　　千兆网口旁边的GST5009是帛汉公司的千兆网络隔离变压器。除了传输数据外，变压吕还可以隔离不同设备间的电平，以防止不同电压通过网线传输损坏设备。

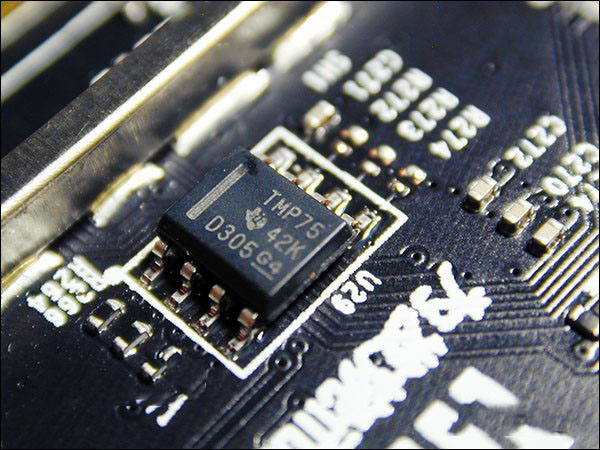

　　TMP75是德州仪器的I2C总线温度传感器。温度过高时，主控芯片可以控制风扇的速度。使用了温度控制措施后，可以尽可能地延长风扇的寿命。

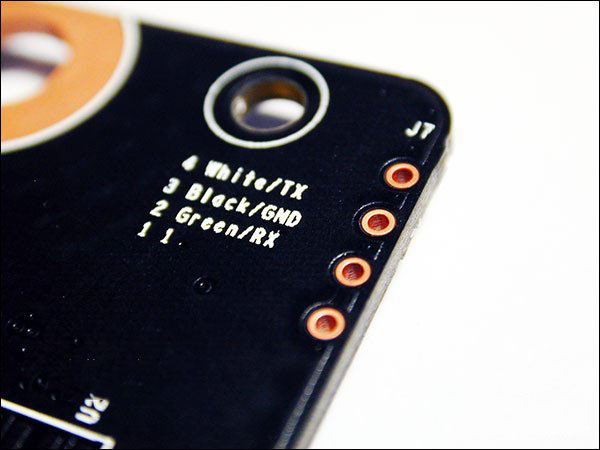

　　电路板正面边角处是TTL口，通过这个串口，可以实时检测路由器的运行状态。对于喜欢折腾的同学，通过TTL口也可以扩展更多功能，包括使用TTL口进行底层操作，如刷机等。

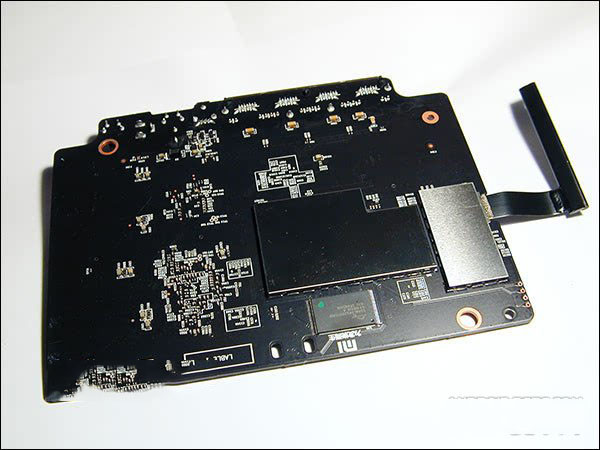

　　电路板背面比较简单，主要有两个屏蔽罩。

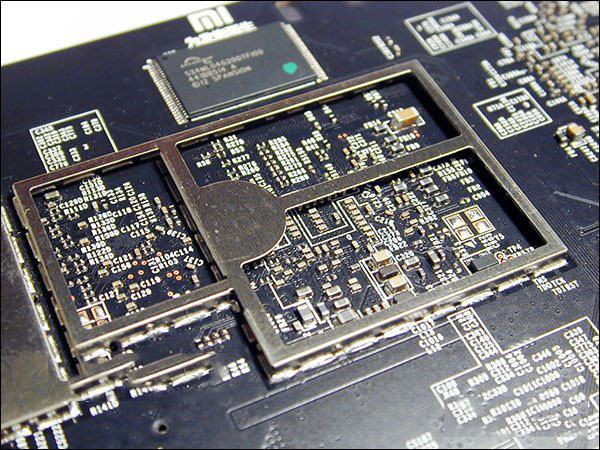

　　揭开屏蔽罩后，可以看到一个下面基本都是一些阻容元件。这是主控芯片BCM4709C的周边电路。

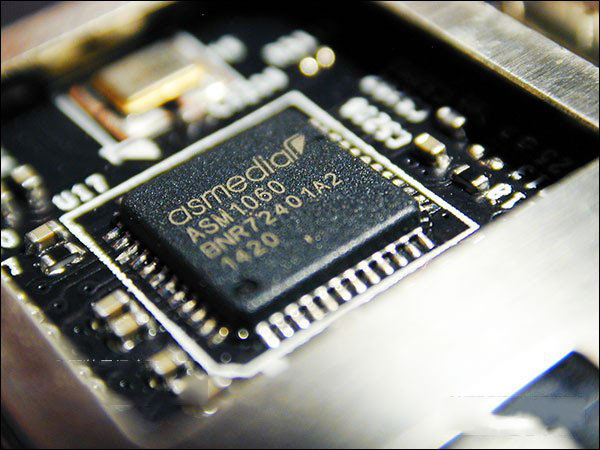

　　另一个屏蔽罩下面是华硕旗下祥硕科技的ASM1060芯片。这款芯片是PCIE X1转SATA控制器，支持速度最高6Gbps。同时，引出了SATA接口。通过PCIE接口扩展SATA后可以保证更高的数据传输速度，比通过USB接口效率更高、更稳定。

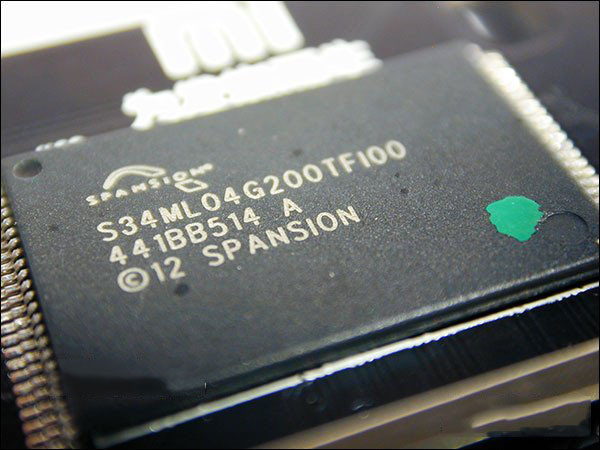

　　SPANSION 飞索半导体的NAND闪存，型号是S34ML04G200TFI00，容量512MB 。这片闪存中保存了系统程序。老款小米路由使用的是SPI接口的闪存，容量为16MB。此前，《假装是极客》(微信号：geeker_ding)在路由器上遇到的系统闪存最高容量为32MB。使用大容量NAND闪存后有两个好处，一是相比SPI接口而言，NAND闪存的速度更快，这样系统的启动速度和程序相应速度会更快;二是使用大容量的闪存后，可以直接在系统中增加更多的功能、安装更多的程序，而不用将核心的数据放到外置存储中。

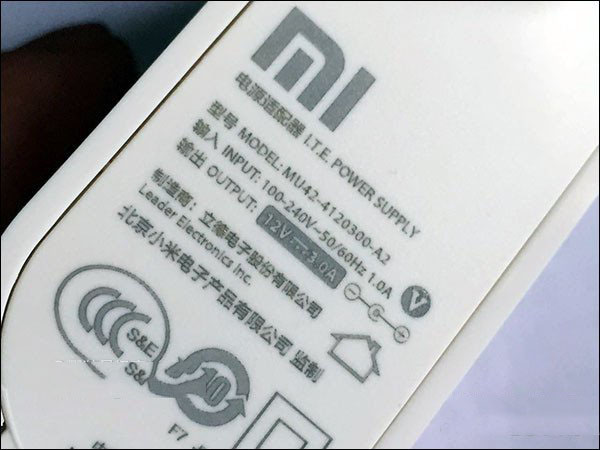

　　因为使用了3.5寸台式硬盘，全新小米路由器的电源功率也更大。新的电源适配器输出规格为12V3A。

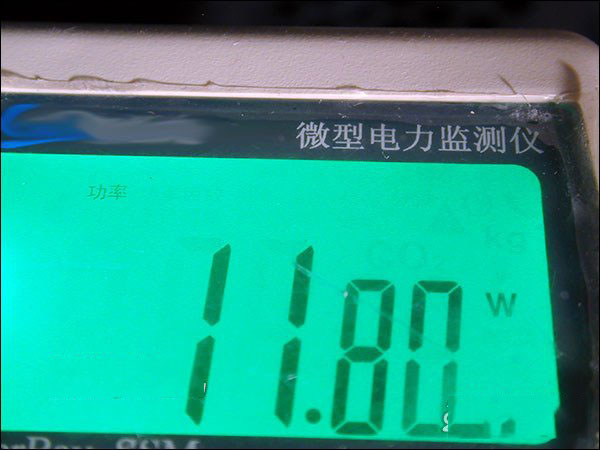

　　(全新小米路由器正常工作时的功耗)

　　经过测试，路由器的正常工作时，消耗功率约在12W左右。硬盘休眠时路由器功耗约在9W左右。启动时，瞬时功率约在20W左右。之所以启动时消耗的功率更大，是由于硬盘在刚启动时需要的电流较大所致。
