4g工业级无线路由器该怎么安装?

无线工业级4G路由器必须正确安装方可达到设计的功能，通常设备的安装必须在才茂公司认可合格的工程师指导下进行。

1、装箱清单

当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：

LTE无线路由器主机 CM520-8 1台

天线（SMA阳头）2根

WIFI天线（SMA阴头）1根

配套电源 1个

以太网直连线1条

使用说明书光盘 1张

RS232控制台线 1条（选配）

产品合格证

产品保修卡

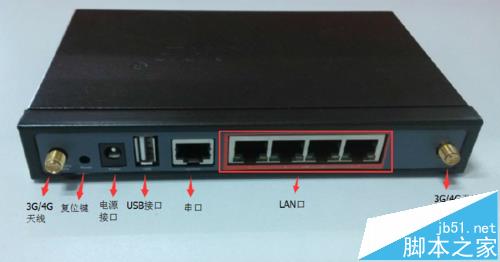

2、安装与电缆连接

外形尺寸：

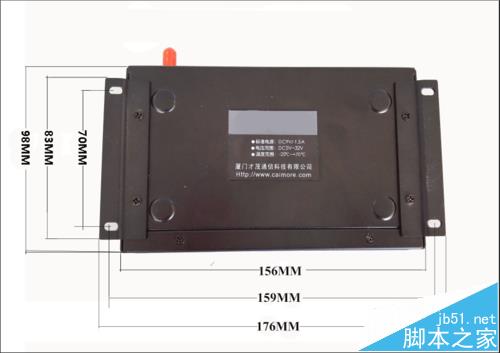

外形尺寸如下图。（单位:mm）固定片与路由设备螺丝规格为：M3*5mm沉头螺丝。

3、SIM 卡安装

手机SIM 卡存储用户标识、电话号码簿、网络设置、附加服务等信息。网关支持1.8V/3V/5V SIM 卡， SIM 卡接口插座使用抽屉式的SIM 卡座，用户可以在不打开机壳的情况下方便地安装SIM 卡。

安装方法：

在未上电的情况下，用一针状物体顶压在SIM 卡座的弹出按钮上，SIM 卡套随即弹出。将SIM 卡套在SIM 卡套上，并让SIM 卡有金属触点的一面朝上，然后将卡套插回SIM 卡座上，注意把卡放回卡座时，SIM 卡带金属触点的一面朝下然后水平推进卡座。如图：

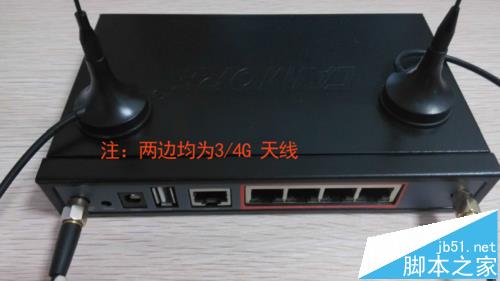

4、天线安装

5、RJ45-DB9F 说明

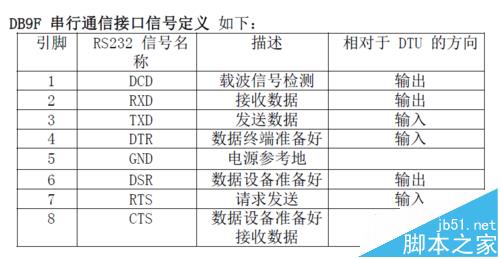

网关提供RS232异步通信串行接口，且采用RJ45座实现。串行接口主要用于

配置控制或者配置成DTU功能使用。

Com/line :RS232 异步通信串行接口

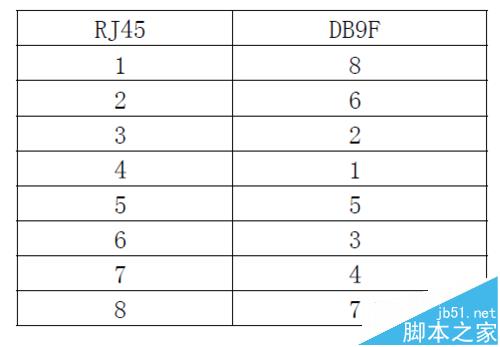

RJ45-DB9F 转换线的信号连接如下：
