AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

2020-07-23 12:52:00

字体：大中小

来源：转载

供稿：网友

一、进入三维的环境设置
　　1、首先设置CAD2006菜单下的格式选项，先设置单位，用公制。
AutoCAD制作温馨圣诞烛光的渲染方法

AutoCAD制作温馨圣诞烛光的渲染方法

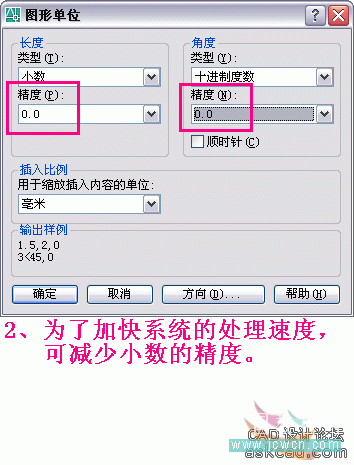

　　2、为了加快系统的处理速度，可减少小数的精度。
AutoCAD

AutoCAD

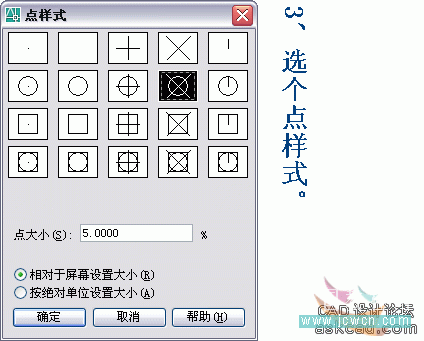

　　3、选个点样式。

AutoCAD

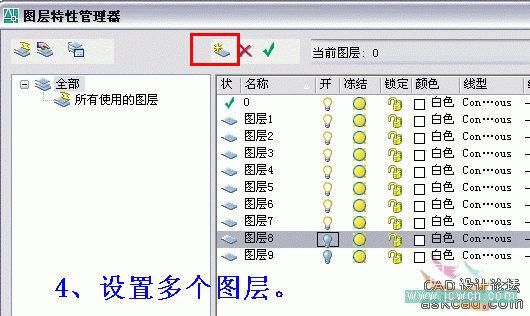

　　4、设置多个图层。

AutoCAD

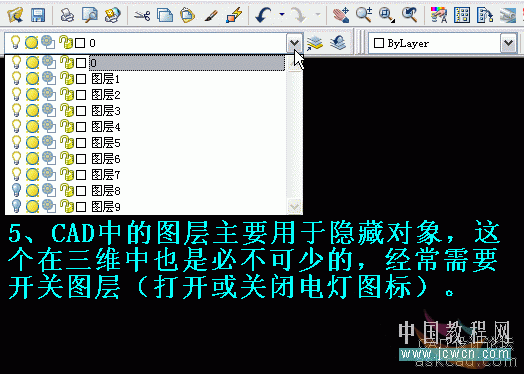

　　5、CAD中的图层主要用于隐藏对象，这个在三维中也是必不可少的，经常需要开关图层(打开或关闭电灯图标)。
AutoCAD

AutoCAD

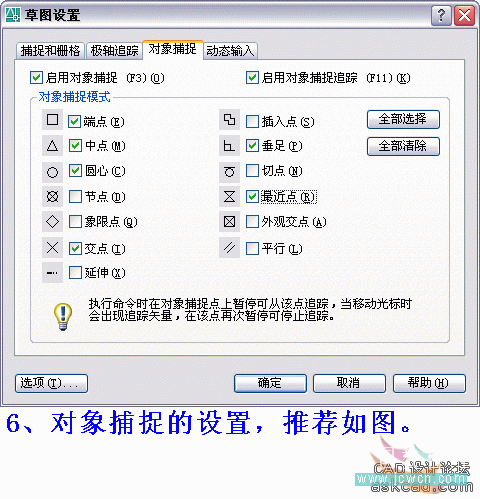

　　6、对象捕捉的设置，推荐如图。
AutoCAD

AutoCAD

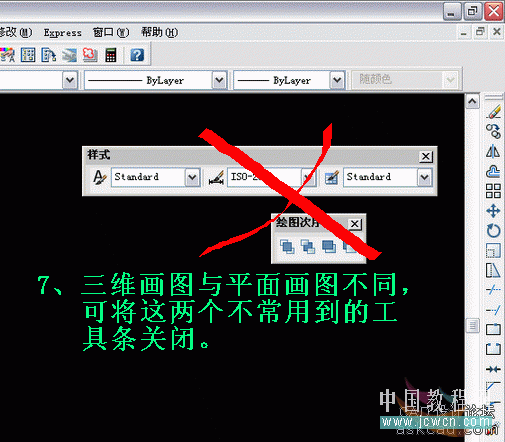

　　7、三维画图与平面画图不同，可将这两个不常用到的工具条关闭。
AutoCAD

AutoCAD

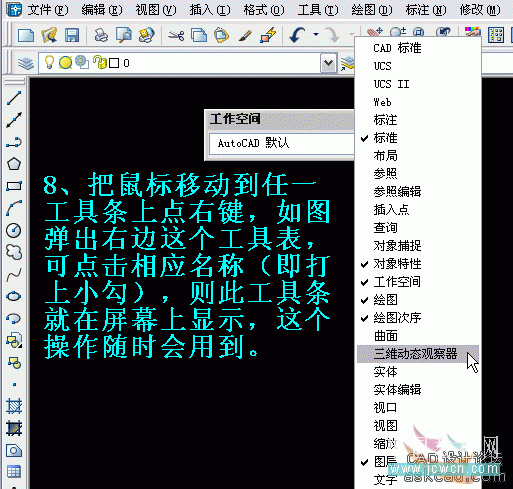

　　8、把鼠标移动到任一工具条上点右键，如图弹出右边这个工具表，可点击相应名称(即打上小勾)，则此工具条就在屏幕上显示，这个操作随时会用到。
AutoCAD

AutoCAD

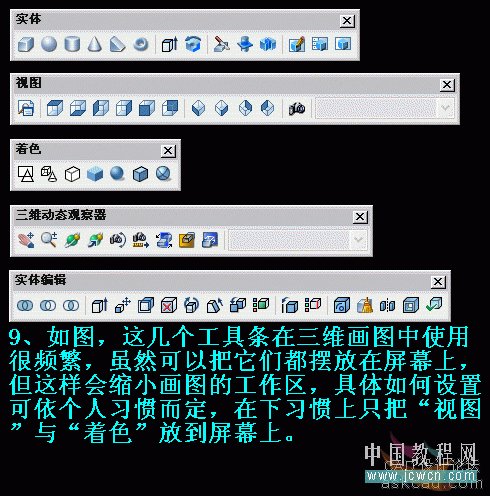

　　9、如图，这几个工具条在三维画图中使用很频繁，虽然可以把它们都摆放在屏幕上，但这样会缩小画图的工作区，具体如何设置可依个人习惯而定，在下习惯上只把“视图”与“着色”放到屏幕上。
AutoCAD

AutoCAD

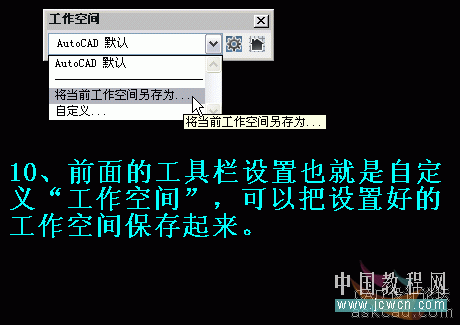

　　10、前面的工具栏设置也就是自定“工作空间”，可以把设置好的工作空间保存起来。
AutoCAD

AutoCAD

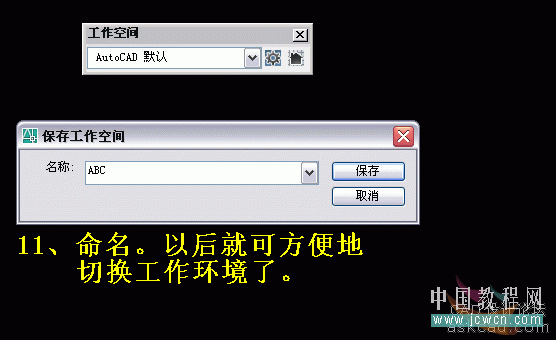

　　11、命名。以后就可方便地切换工作环境了。
AutoCAD

AutoCAD

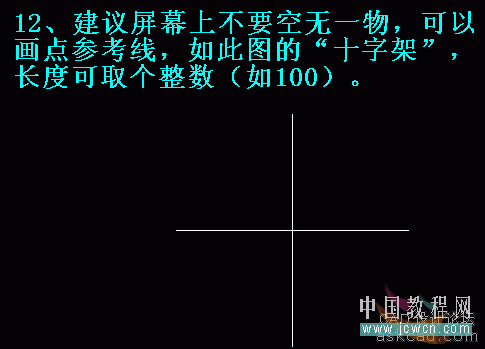

　　12、建议屏幕上不要空无一物，可以画点参考线，如此图的“十字架”，长度可取个整数(如100)。
AutoCAD

AutoCAD

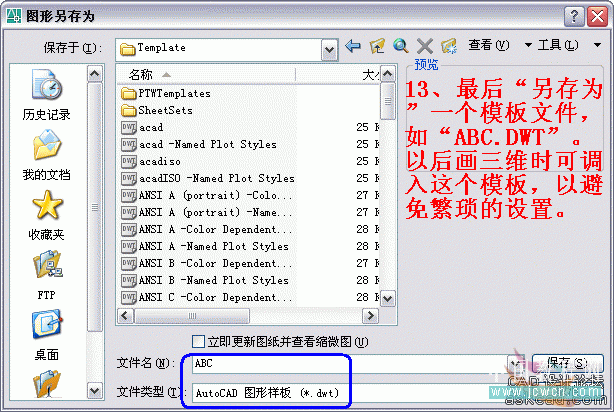

　　13、最后“另存为”一个模板文件，如“ABC.DWT”。以后画三维时可调入这个模板，以避免繁琐的设置。

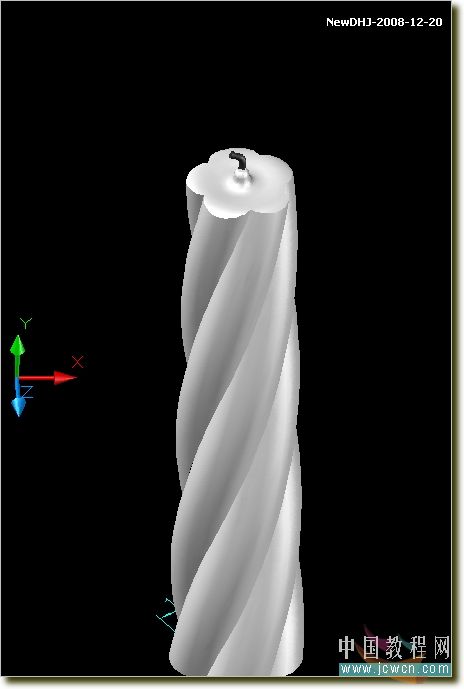

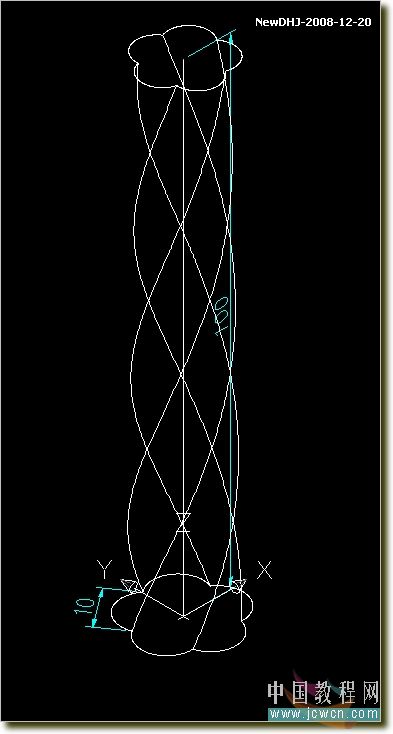

　　2、扫掠——t=270、s=0.8 蜡烛形状出来了

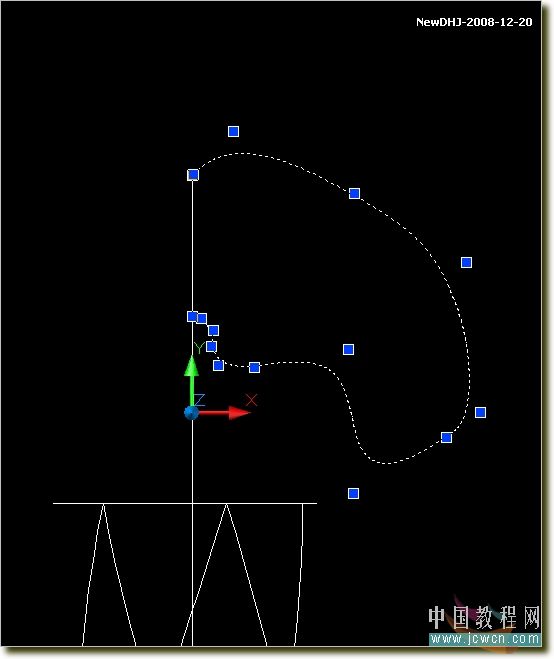

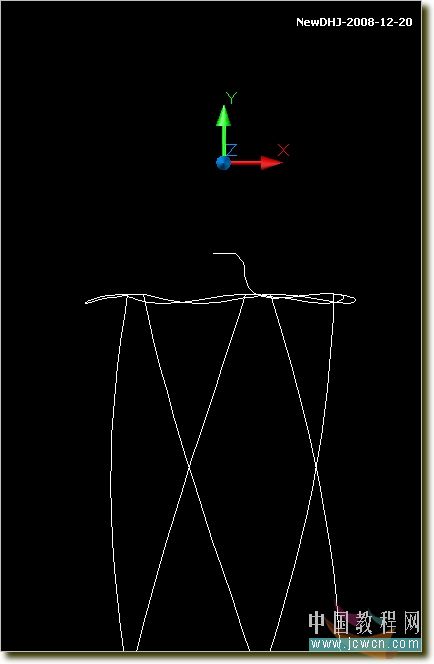

　　3、画个蜡烛头截面

　　4、旋转成实体，调整一下位置于蜡烛差集

　　5、再画根蜡烛芯

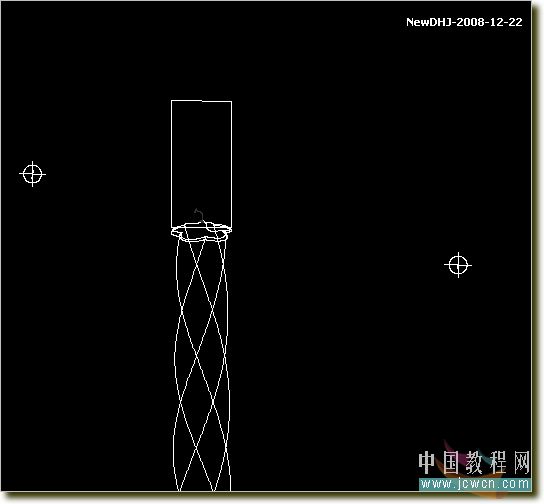

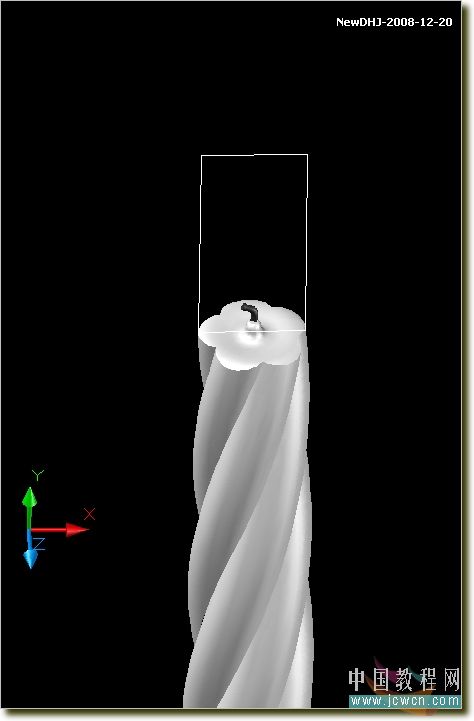

　　6、在蜡烛芯后花一矩形做成面域，准备渲染成火苗光

　　下面用PS做一个蒙版和找些图片

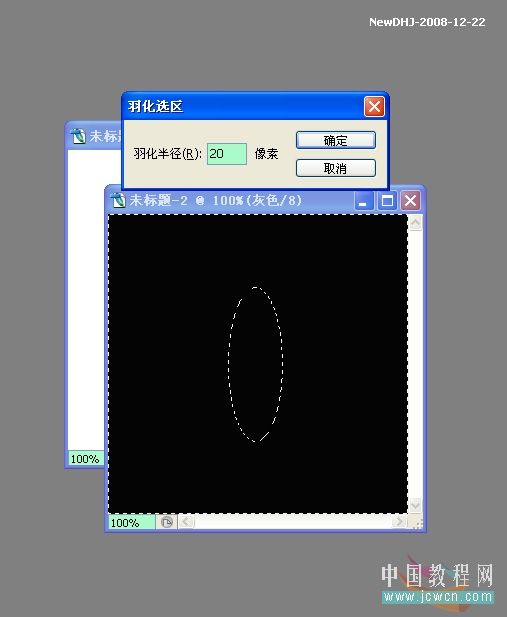

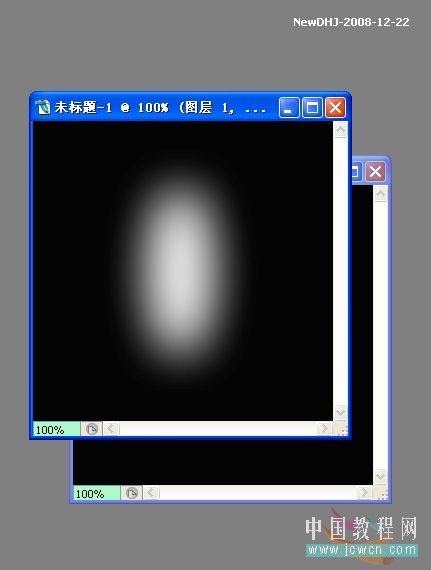

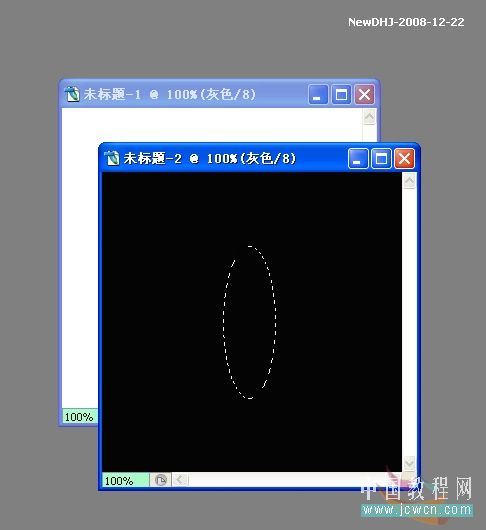

　　7、新建一黑一白两个300x300图片，在黑图上用选框工具画个椭圆

　　8、选择——反选——羽化20——确定

　　9、编辑——拷贝。接活白图，编辑——粘贴。另存为蒙板.jpg图片

　　11、找一烛光图片

　　12、截一张有红黑渐变的图做蜡烛芯贴图

　　回到ACAD

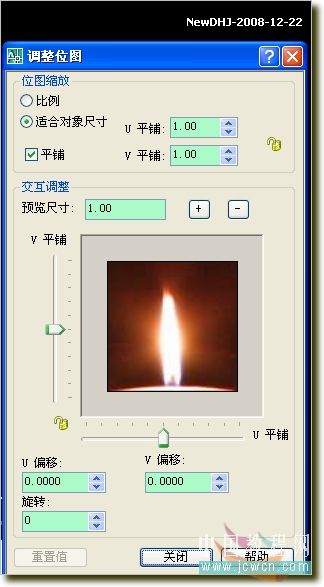

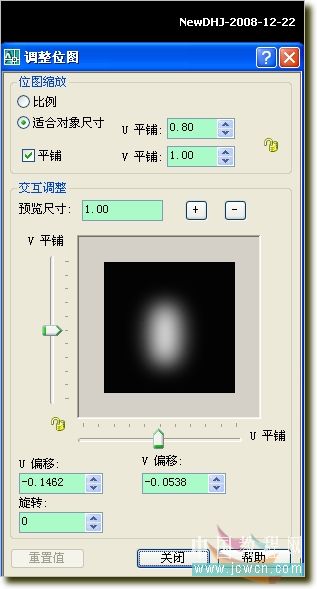

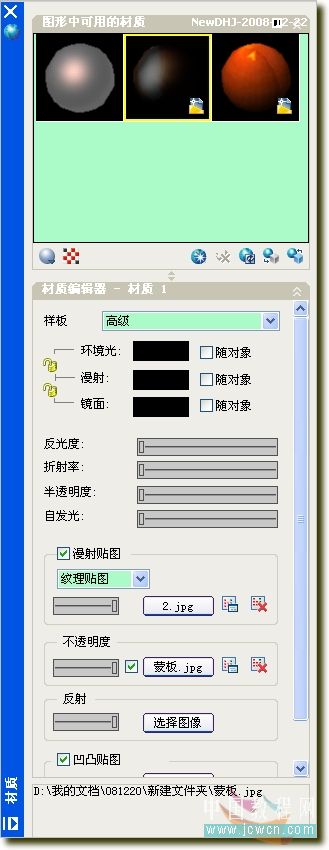

　　13、新建一材质。纹理帖图选烛光图片，不透明度选蒙板.jpg图片。具体参考图片。将材质运用到火苗光的矩形面域上

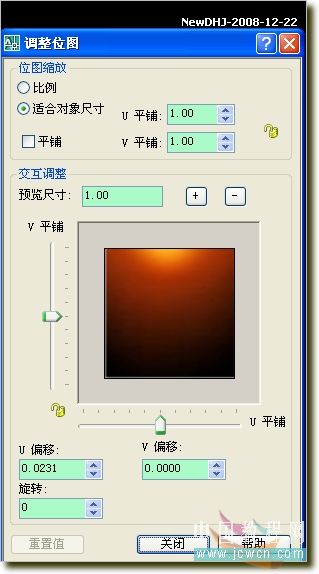

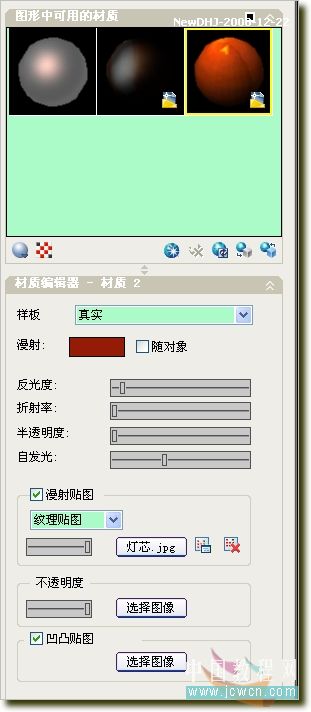

　　14、灯芯的设置

　　15、加两个点光源

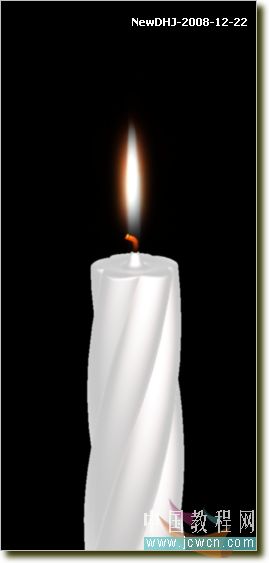

　　16、可以渲染了

　　17、蜡烛染上颜色

　　18、加上背景

AutoCAD教程：温馨圣诞烛光的渲染方法

AutoCAD教程：温馨圣诞烛光的渲染方法

AutoCAD

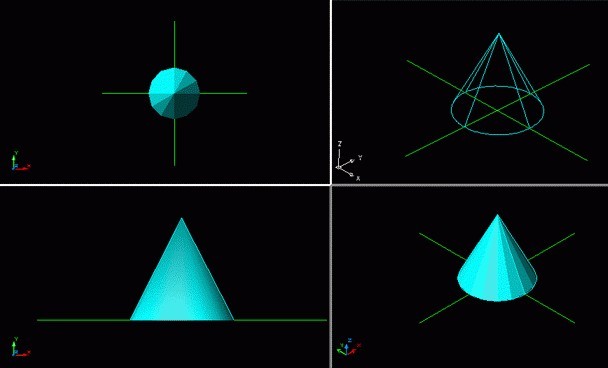

　　14、定义工作环境，因人而异，比如也可仿照其它三维软件一样把屏幕一分为四[即4个视口]。
AutoCAD

AutoCAD

　　15、如图所示，缺点是屏幕显示较小。
AutoCAD

AutoCAD

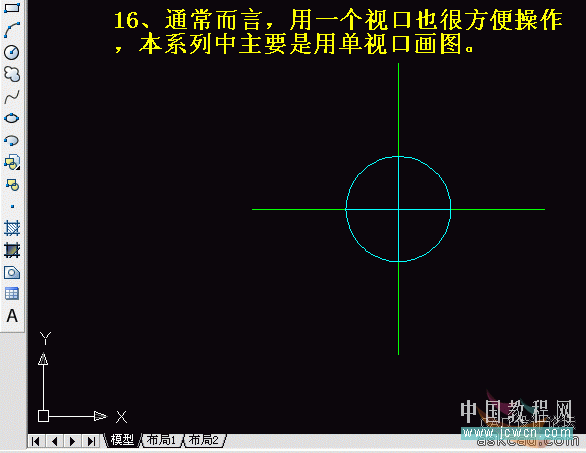

　　16、通常而言，用一个视口也很方便操作，本系列中主要是用单视口画图。
AutoCAD

AutoCAD
