使用CorelDRAW椭圆工具绘制椭圆和圆形

在这篇教程里，我们将学会如何利用CorelDRAW椭圆工具绘制椭圆和圆形，教程比较基础，希望大家通过本教程，更好地掌握椭圆工具的使用。推荐过来，希望对大家有所帮助。

制作步骤如下：

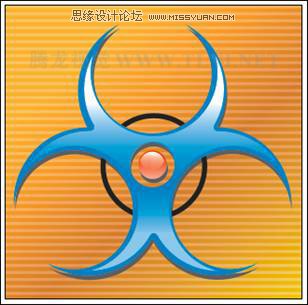

(1)运行CorelDRAW，执行“文件”→“打开”命令，打开本书附带光盘/Chapter-02/“背景及图标外形.cdr”文件。如图2-19所示。

图2-19 打开光盘文件

(2)使用“椭圆”工具，在绘图页面中确定绘制椭圆的位置，单击并沿对角线的方向拖动鼠标，绘制椭圆图形。

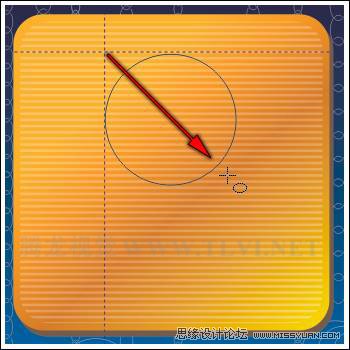

(3)在释放鼠标左键之前，按住键盘上的键不放，将创建椭圆转变为圆形，然后释放鼠标左键再释放键盘上的键，从而创建圆形。如图2-20所示。

图2-20 绘制圆形

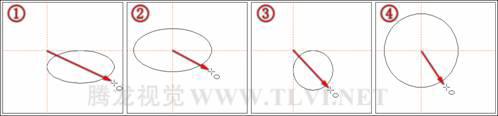

提示：我们也可以通过以下几种方式建立椭圆或圆形，如图2-21所示。

①以对角线方式绘制椭圆。使用“椭圆”工具，在绘图页面中单击并沿对角线的方向拖动鼠标，在合适的位置释放鼠标，即可创建椭圆形。

②从中心点开始绘制椭圆。使用“椭圆”工具，将光标定位在绘图页面需要绘制椭圆形中心的位置上，按住键不放，沿对角线方向拖动鼠标到合适位置。用户需要注意先松开鼠标再松开键，才能圆满完成以中心点绘制椭圆的操作。

③绘制圆形。在绘图页面中单击并拖动鼠标绘制椭圆的同时，按住键盘上的键不放，创建出圆形。

④以中心点绘制圆形。参照以中心点绘制椭圆的方法，在绘制椭圆的同时按住键盘上的键不放，拖动鼠标将以中心点创建圆形。

图2-21 椭圆及圆形的创建方法

(4)按下键盘上的键，撤消上一步骤的操作。

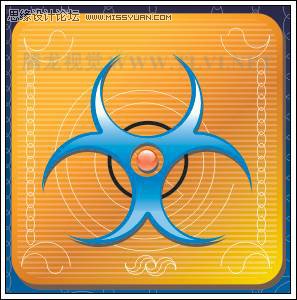

(5)执行“文件”→“导入”命令，导入本书附带光盘/Chapter-02/“图标装饰图形.cdr”文件。并将其放置到绘图页面中相应的位置。

图2-27 导入光盘文件

2.4.2 修改椭圆为弧形或饼形

对绘制好的椭圆形，可以快捷地将其形状修改成弧形或者饼形。读者可以通过手动调整，或者单击属性栏中的按钮来完成椭圆的修改。

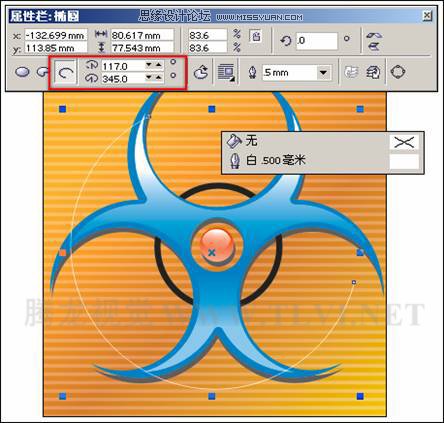

(1)使用“椭圆”工具，按住键盘上的键，绘制圆形。然后参照图2-28所示，设置其属性栏参数，将其创建为弧形对象。

图2-28 绘制椭圆

提示：单击属性栏上的“饼形”按钮。这样椭圆将自动变成饼形，然后再根据需要调整节点的位置，另外，单击属性栏上的“顺时针/逆时针弧形或饼形”按钮，可以更改弧形或者饼形的绘制方向。

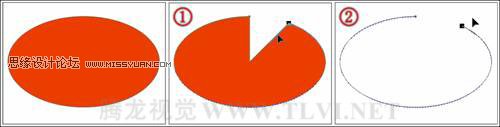

(2)此外，使用“形状”工具，对椭圆的起始点的位置进行调整，也可得到饼形或弧形。在使用“形状”工具，拖动椭圆起始点调整图形时，当鼠标在椭圆的外围时，椭圆将变为弧形;当鼠标在椭圆内侧进行拖动调整时，将得到饼形。如图2-29所示。在拖动鼠标调整过程中，按住键盘上的键不放，可以每次15°的角度展开饼形或弧形。

图2-29 创建饼形和弧形

(3)参照绘制弧形和饼形操作方法，绘制出其他弧形和饼形图形。然后通过按下键盘上的键，调整图形的顺序到标志图形的下方，如图2-30所示。

(4)读者也可以通过执行“文件”→“导入”命令，导入本书附带光盘/Chapter-02/“装饰线条.cdr”文件，然后调整图形的位置及顺序。

图2-30 导入光盘文件

2.4.3 使用“3点椭圆”工具

“3点椭圆”工具的使用方法及功能特点都与“3点矩形”工具相似。在接下来的操作中将对其使用方法和操作技巧进行详细讲叙。

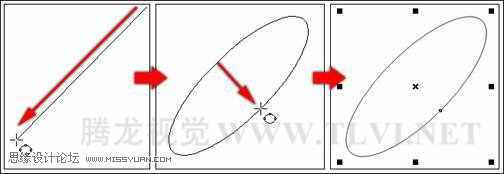

(1)在“椭圆”工具展开的工具栏中，选择“3点椭圆”工具，在绘图页面上定义椭圆形的起点位置。单击并拖动鼠标到合适位置，确定椭圆的中心线。该中心线从椭圆的中心点穿过，从而决定了椭圆的宽度。释放鼠标，与中心线相垂直移动鼠标。预览椭圆效果满意后，单击鼠标确定。如图2-31所示。

图2-31 创建3点椭圆工具

提示：使用“3点椭圆”工具，在绘图页面上单击并拖动鼠标的同时，加按键，可限制绘制椭圆的中心线以每次15°度的角度增量变化，使读者能够精确的控制椭圆的倾斜角度。

(2)此外，按住键单击鼠标确定一个点并拖出任意方向线段，释放鼠标确定圆的第二个点，单击鼠标左键松开键即可绘制出圆形。

(3)再次执行“文件”→“导入”命令，导入本书附带光盘/Chapter-02/“高光及其他装饰图形.cdr”文件，然后调整图形的位置。如图2-32所示。

图2-32 导入光盘文件

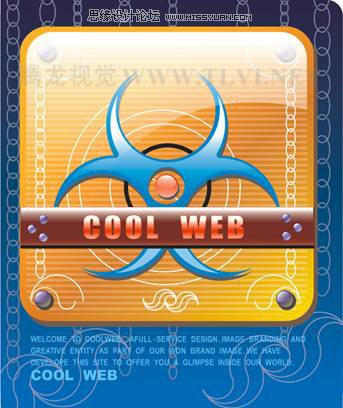

(4)最后再添加其他装饰图形和文字信息，完成本实例的制作，如图2-33所示。读者可以打开本书附带光盘/Chapter-02/“椭圆工具.cdr”文件进行查阅。

图2-33 完成效果

教程结束，以上就是利用CorelDRAW椭圆工具绘制椭圆和圆形过程，之前不会的同学可以跟着一起制作，相信大家看完之后都应该学会如何绘制椭圆和圆形，谢谢大家观看本教程！
