CorelDRAW"图纸"工具绘制图纸和螺旋形

本教程是向大家介绍如何使用CorelDRAW"图纸"工具绘制图纸和螺旋形方法，使用“图纸”工具，读者可以轻松的创建出表格、网格背景等对象。教程比较基础，适合新手学习，转发过来，希望大家通过本教程，可以更好地掌握图纸工具的使用方法及操作技巧

绘制图纸

(1)运行CorelDRAW，执行“文件”→“打开”命令，找到如下素材文件。如图2-48所示。

图2-48 打开光盘文件

(2)单击工具箱中的“多边形”工具，在其展开的工具条中选择“图纸”工具。

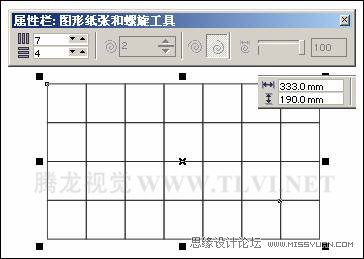

(3)在其属性栏“图纸行和列数”数值框中设置列数为7，行数为4，然后在页面空白处绘制图纸对象，完毕后选择“选择”工具，在属性栏中调整图形的大小，如图2-49所示。

提示：在使用“图纸”工具绘制时，按住键盘上的键不放，即可绘制出正方形图纸对象。

图2-49 使用“图纸”工具绘制图形

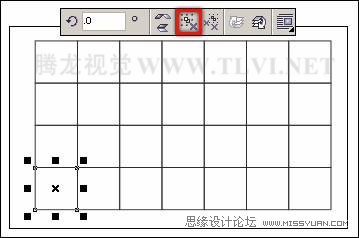

(4)这时使用“选择”工具移动图纸对象的位置，可看到移动的是整个网格。若需对其中单独的方格进行填充或者改变形状，可以执行“排列”→“取消群组”命令，或者单击属性栏上的“取消群组”按钮。这时图纸对象中的每个方格都变成可独立编辑的矩形块。如图2-50所示。

图2-50 进一步编辑图纸对象

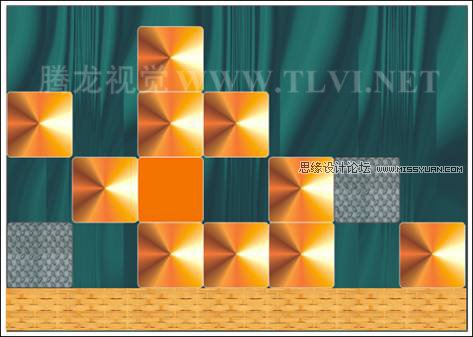

(5)接着将绘制的表格图形删除，然后执行“文件”→“导入”命令，导入本书附带光盘/Chapter-02/“图表装饰.cdr”文件，并将其放置到绘图页面中相应的位置。如图2-51所示。

图2-51 导入光盘文件

2.6.2 绘制螺旋线

“螺旋形”工具是CorelDRAW中一种非常有用的工具，利用它可以方便地绘制出不同形状的螺纹。

1. 绘制对称式螺纹

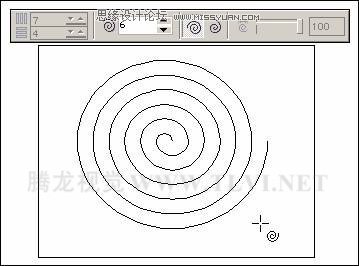

在工具箱中选择“螺旋形”工具，在其属性栏中设置“螺纹回圈”参数，指定要绘制的螺纹的圈数。并单击“对称式螺纹”按钮，然后在绘图页面内单击并沿对角线方向拖动鼠标，在合适位置释放鼠标，即可绘制一个对称螺旋形。如图2-57所示。

图2-57 绘制对称式螺旋形

提示：在使用“螺旋形”工具，在绘图页面中拖动鼠标绘制的过程中，加按键，可强制螺旋形具有相同的水平和垂直尺度;若按键，则可以中心点开始绘制螺旋形;若同时按下键盘上的键，则可以中心绘制长、宽相同的螺旋线。但在使用这两个功能键的时候，一定注意要先松开鼠标再松开键盘上的按键。

2. 绘制对数式螺纹

(1)绘制对数式螺纹与绘制对称式螺纹相同，首先在其属性栏中单击“对数式螺纹”按钮，并设置“螺纹回圈”和“螺纹扩展参数”。设置对数螺纹每圈间距离的增量。

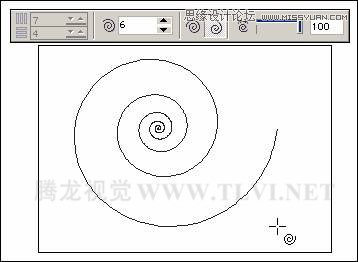

(2)设置完毕后，在绘图页面内单击并拖动鼠标，绘制对数式螺纹，如图2-58所示。

图2-58 绘制对数式螺纹

提示：在对称式螺纹中，每圈螺纹的间距固定不变;在对数式螺纹中，螺纹之间的间距随着螺纹向外渐进而增加。用“螺旋形”工具绘制的对象，无论是对称式螺纹还是对数式螺纹，都是和直线、曲线相类似的、具有开放式路径的曲线对象。

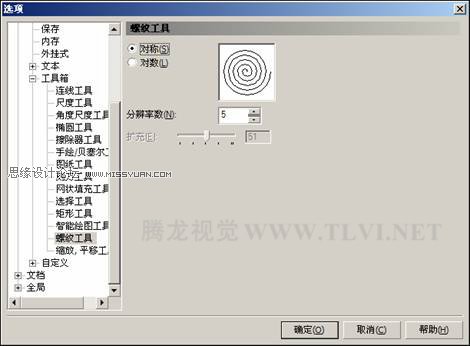

(3)双击“螺旋形”工具，将弹出带有螺纹工具选项的“选项”对话框，如图2-59所示。在该对话框中，可以对要绘制的螺纹的形式和参数进行设定。

图2-59 展示了选项对话框

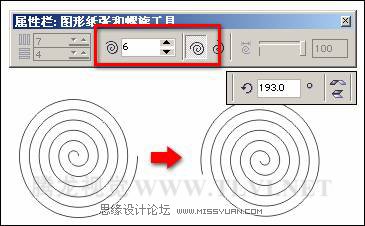

(4)根据上面的功能介绍，使用“螺旋形”工具，首先在属性栏中进行设置，然后按下键在页面空白处绘制螺纹图形，然后再选择“选择”工具，在其属性栏中调整其旋转角度。如图2-60所示。

图2-60 绘制螺旋

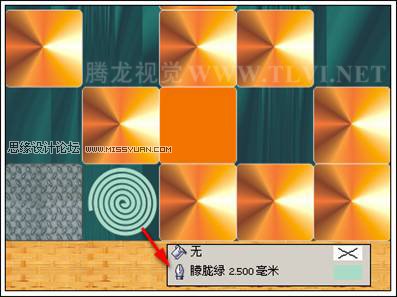

(5)参照图2-61所示调整螺旋形的大小和位置，然后设置其轮廓色和轮廓宽度。

图2-61 设置“轮廓笔”对话框

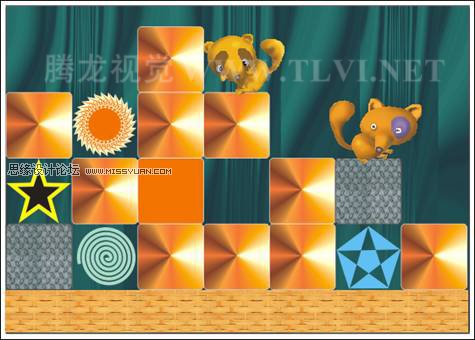

(6)执行“文件”→“导入”命令，导入本书附带光盘/Chapter-02/“小动物及其他装饰图形.cdr”文件，接着按下键上的键，将图形取消群组，然后参照图2-62所示，调整图形位置。

图2-62 导入光盘文件

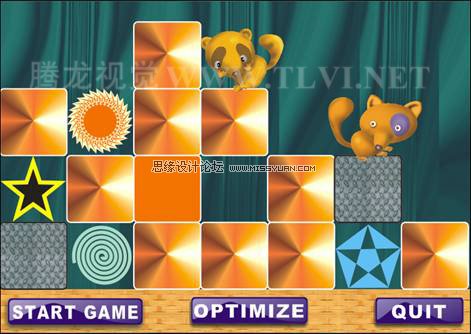

(7)最后在页面底部添加按钮图形和相关文字信息，完成本实例的制作，如图2-63所示。读者可打开本书附带光盘/Chapter-02/“游戏.cdr”文件进行查阅。

图2-63 最终效果

教程结束，以上就是使用CorelDRAW"图纸"工具绘制图纸和螺旋形过程，希望大家看完之后会有一定的帮助，谢谢大家观看本教程！
