下面是具体的介绍Lesson 3 基本图形创建与曲线编辑

虽然 CorelDRAW 12 是一个功能强大的图形处理软件，但其操作界面却非常的友好，它为用户创建各种图形对象提供了一整套的工具。利用这些工具可以快捷的轻松的绘制出各种lesson 3 基本图形创建与曲线编辑

虽然 CorelDRAW 12 是一个功能强大的图形处理软件，但其操作界面却非常的友好，它为用户创建各种图形对象提供了一整套的工具。利用这些工具可以快捷的轻松的绘制出各种图形对象、轻松的编辑处理图形文档。

一、基本图形创建

　　CorelDRAW 12 在其"工具箱"中提供了一些用于绘制几何图形的工具。不但如此， CorelDRAW 12 还特意为用户提供了 用草图工具来绘画的功能， 绘画开始变得傻瓜起来。只要随意的绘画想象中的形状，这些形状将被转换成基本的形状。这个聪明的绘画工具能最大化地认知和平滑你的形状。

　　1．矩形工具（包括矩形工具与三点矩形工具）

　　使用"矩形工具"可以绘制出矩形和正方形、圆角矩形。

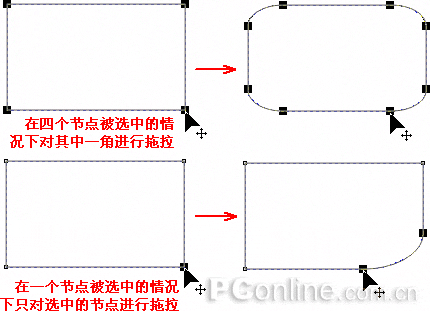

　　提示：在四个节点均被选中的情况下，拖点其中一点可以使其成为正规的圆角矩形，如果只选中其中一个节点进行拖拉，那么就变成不正规的圆角矩形。（如上图）（三点矩形工具将与三点圆形工具一并讲解，在此不述）

使用"矩形工具"绘制矩形、正文形、圆角矩形后，在属性栏中则显示出该图形对象的属性参数，通过改变属性栏中的相关参数设置 ，可以精确的创建矩形或正方形。

矩形工具的属性栏

　　在框中设置对矩形四角圆滑的数值，当被按下时，则全部角被圆滑。反之则只圆滑设置数值的角。

　　2．椭圆工具

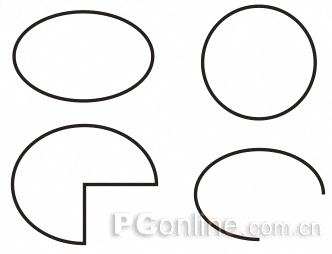

　　使用"椭圆工具"可以绘制出椭圆、圆、饼形和圆弧。（椭圆与正圆方法同矩形一样，在此不述）。

　　下面看看利用椭圆工具属性栏里的工具来修改图形外面。

　　在栏中有三个选项：（椭圆）、（饼形）或（圆弧）选项，点击不同的按钮，可以绘制出椭圆形、圆形、饼形或圆弧；
　　在框中设置饼形或圆弧的起止角度，可以得到不同的饼形或圆弧。

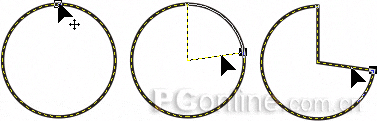

　　提示：也可以根据自己喜好进行调整，在工具箱中选中变形工具，再拖动圆形的控制点至想要的位置。

3．三点矩形与三点圆形工具

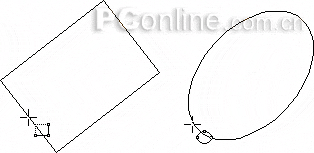

　　这两个工具主要是为了精确勾图与绘制一些比较精密的图准备的（比如工程图等），它们是矩形和圆形工具的延伸工具，能绘制出有倾斜角度的矩形和圆形。操作方法：
　　（1）选择三点矩形或三点圆形工具。
　　（2）在工作区中按住鼠标左键并拖动，此时两眯间会出现一条直线。
　　（2）释放鼠标后移动光标的位置，然后在第三点上单击鼠标完成绘制。

　　3． 图纸工具、多边形工具、螺旋形工具

　　（1） 图纸工具：主要用于绘制网格，在底纹绘制、VI 设计时特别有用。只要在工具箱中选中"图纸工具"，然后在"属性栏"中设置网格的行数与列数，并绘制出网格即可。

　　技巧： 按住 Ctrl 键拖动鼠标可绘制出正方形边界的网格（边界内的网格数则根据用户设定的纵、横向的网格数值，分别平均划分）；按住 Shift 键拖动鼠标，即可绘制出以鼠标单 击点为中心的网格。而按住 Ctrl + Shift 键后拖动鼠标，则可绘制出以鼠标单击点为中心的正方形边界的网格。

　　注意：网格实际上是由若干个矩形组成，我们可以利用"排列"菜单里的"取消组合"（ Ctrl+U ）命令来打散它们。但打散后是单个小方格。

　　（2） 多边形工具

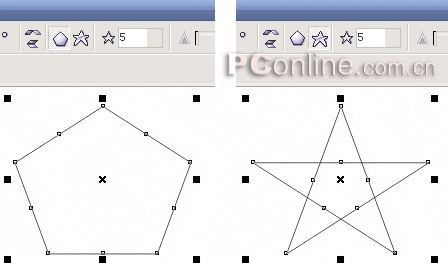

　　使用"多边形工具"可以绘制出多边形、星形和多边星形。选中"多边形工具"后，在 属性栏上中进行设置后即可开始绘制多边形或星形；

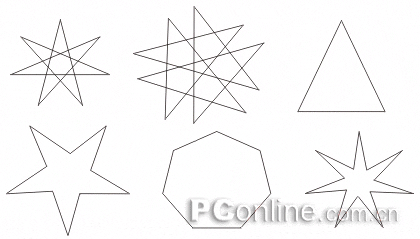

（1）基础星形。

　　（2）对多边形进行对称变形处理

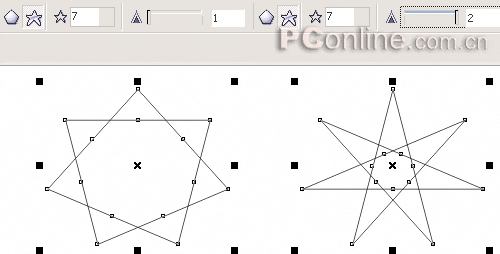

　　选择一个已经绘制好的对象，在工具栏中选择"变形工具"，然后将多标移动到多边形对象的某个控制点上，改变一个控制眯时，其余控制点也发生变化。

　　（3）螺旋形工具

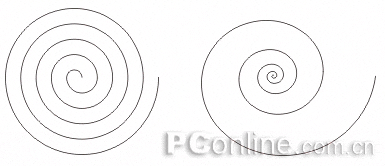

　　螺旋线是一种特殊的曲线。利用螺旋线工具可以绘制两种螺旋纹：对称式螺纹和对数式螺纹。

　　注意： 对称螺旋是对数螺旋的一种特例，当对数螺旋的扩张速度为1时，就变成了对称螺旋 （即螺旋线的间距相等）。螺旋的扩张速度越大，相同半径内的螺旋圈数就会越少。

4．基本形状工具组

　　基本形状工具组为用户提供了五组几十个外形选项：
　　（1）基本形状

　　（2）箭头形状

　　（3）流程图形状

　　（4）星形

　　（5）标志形状

教程结束，以上就是CorelDRAW 12基本图形创建与曲线编辑方法详解，大家学会了吗？希望能对大家有所帮助！
