CorelDRAW标注工具和比例尺的使用方法

本教程向朋友们介绍介绍CorelDRAW标注工具和比例尺的使用方法，教程比较实用，学习难度也不大，适合刚开始学习CDR的朋友学习，希望朋友们喜欢本教程！

2。4　标注与尺寸

2.4.2　添加图形标注

　　利用 CorelDRAW 提供的 Callout Tool（标注工具），可以为对象标注连线标记。标记线可以由一段或两段组成。在绘制标记线时，文本光标出 现在线的末端，使用户能够输入标记文本。添加图形标注的步骤如下：

10．输入标记文本，即可完成此次（一段标记线的）标注。

图 2-81添加图形标记

2.4.3　使用比例尺

　　在许多的技术文档中，都要求使用比例尺，以保证实施时的准确性。使用比例尺后 ，可以调整图形的大小以合适的尺寸打印输出来，而不必担心设计尺寸的失真。系统默认时的比例是 1：1，但 我们可以通过下面的操作修改比例尺的值：

图 2-82

图 2-83

图 2-84 比例尺为1：10 的五角星尺寸标注

绘制或导入图形对象； 在工具箱中选择 Freehand （手绘）工具/ Dimension Tool（尺寸工具）； 单击属性栏中的 Callout Tool（标注工具）按钮； 在需标注的位置单击第一条标记线的起点； 移动鼠标到适当位置，单击第一条标记线的终点（即第二条标记线的起点）； 在要放置标记文本的地方单击第二条标记线的终点（此时光标出现）； 输入标记文本，按 Enter（回车）键即可完成此次（两段标记线的）标注； 在需标注的位置单击第一条标记线的起点； 移动鼠标到要放置标记文本的地方双击（此时光标出现）；

10．输入标记文本，即可完成此次（一段标记线的）标注。

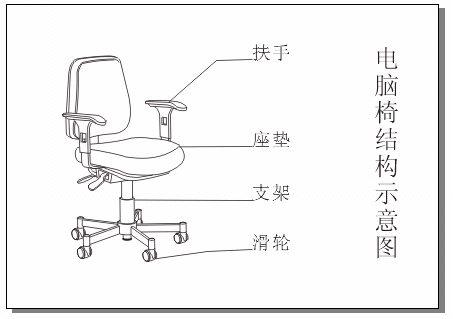

图 2-81添加图形标记

2.4.3　使用比例尺

　　在许多的技术文档中，都要求使用比例尺，以保证实施时的准确性。使用比例尺后 ，可以调整图形的大小以合适的尺寸打印输出来，而不必担心设计尺寸的失真。系统默认时的比例是 1：1，但 我们可以通过下面的操作修改比例尺的值：

单击 Tools/Options命令，弹出Options（选项）对话框； 在对话框左侧的列表中单击 Document（文档）左边的“+”号，展开其内容后单击Rulers（尺度），在 右侧显示其属性页；

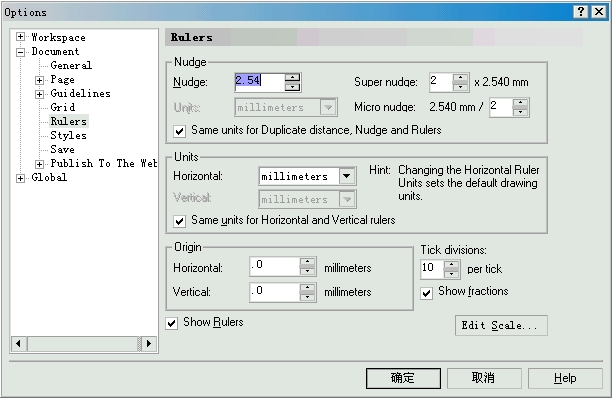

图 2-82

在 Rulers的属性页中单击Edit Scale（编辑比例） 按钮，弹出Drawing Scale（比例尺）对话框；

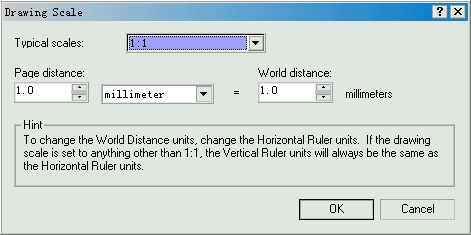

图 2-83

从 Typical Scales （标准比例）下拉列表框中选择一个合适的比例或在Page distance（页面距离）和World distance（实际距离）调节框中设置适当的参数； 单击 OK按钮，返回Options（选项）对话框； 再单击 OK按钮，返回绘图窗口，此时图形对象的比例尺已全部自动更新，包括动态比例尺。

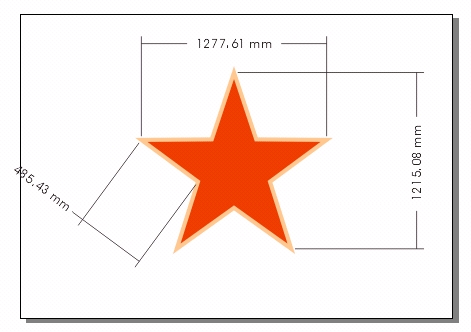

图 2-84 比例尺为1：10 的五角星尺寸标注

教程结束，以上就是CorelDRAW标注工具和比例尺的使用方法介绍，操作很简单的，希望能对大家有所帮助！
