CDR怎么绘制齿轮零件模型?

在PS中可以利用Ctrl+Shift+AIT+T这个命令再次变换对象，从而可以达到对象围绕某一中心点旋转复制的效果，这在做类似齿轮、花儿造型的时候能够经常用到。使用CorelDRAW绘制简单齿轮效果是轻松快捷的，可以直接使用CDR中提供的旋转命令快速完成，在绘图编辑时您可以将对象按照任一角度进行旋转，也可以指定旋转中心点旋转对象。本文以CDR X8为例介绍齿轮效果的制作方法，其他版本类似。

1、新建页面，并绘制正圆，按P键水平垂直居中在页面（可以用参考线做位置参考）。

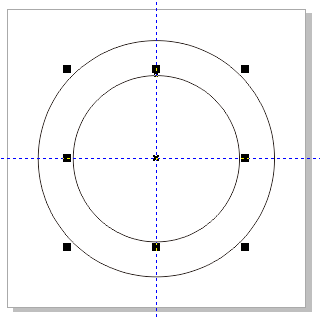

2、选中正圆的状态下，按住Shift键，鼠标右键拖动某个角调整手柄，到适当位置，按下鼠标右键等比复制同心圆，如图。

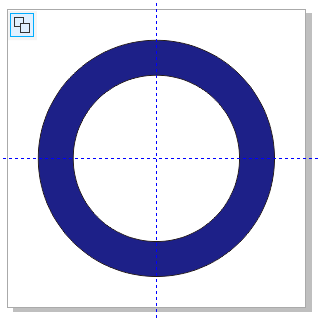

3、框选两圆，执行属性栏“修剪”命令，并删除内圆，可填充任意颜色以做区分。

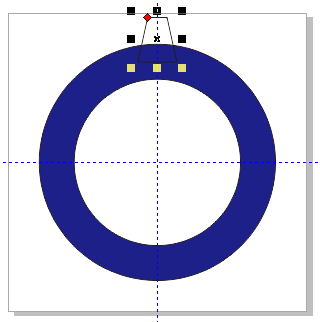

4、单击“基本形状工具”，从属性栏中的“完美形状”列表中选择第二个梯形，拖拽鼠标以绘制，如图。

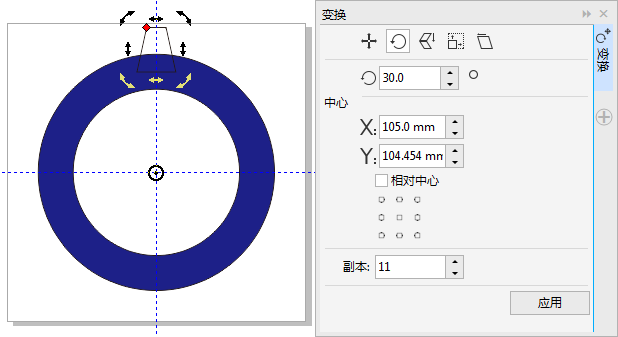

5、选中梯形，再次单击，四周出现角旋转手柄，将旋转中心点移动至正圆中心位置，执行“窗口>泊坞窗>变换”操作（快捷键是Alt+F8），在右侧弹出的面板中选择“旋转”命令，设置旋转角度为90度，副本为11个，单击应用按钮。

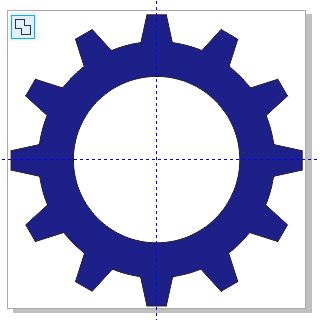

6、应用旋转复制之后，图形会按照中心位置，平均分布变换得到齿轮效果，最后执行属性栏“合并”命令，它会默认将对象合并至带有单一填充和轮廓的单一曲线对象中。
