cdr怎么设计电脑显示器模型? cdr画立体显示器的教程

cdr中想要设计一款显示器模型，该怎么设置呢？下面我们就来看看详细的教程。

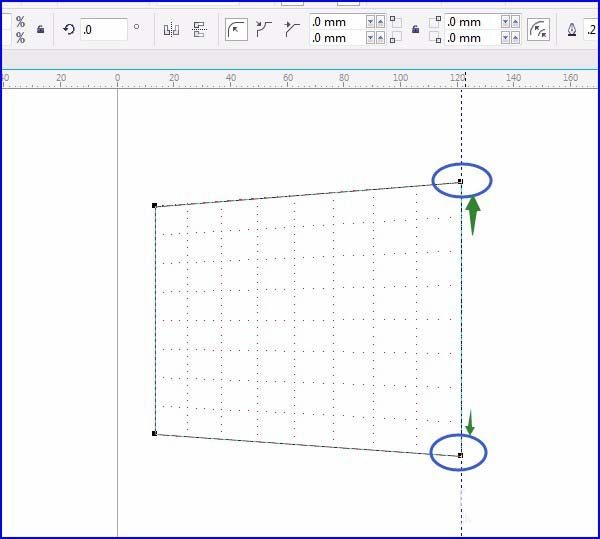

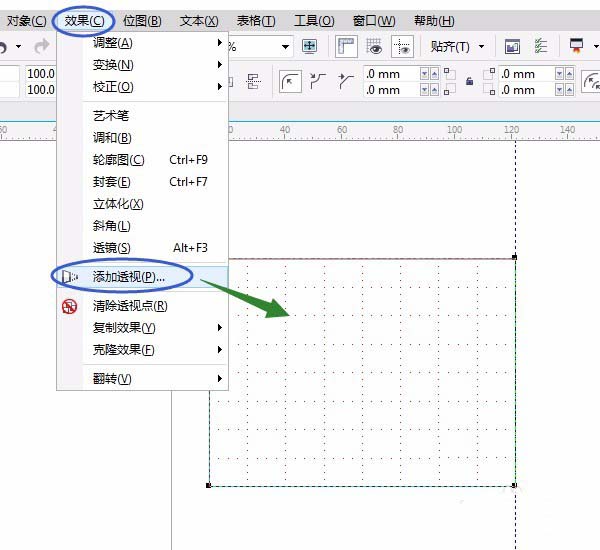

1、拉出辅助线，单击“视图”菜单→贴齐→辅助线，用“矩形工具”画出矩形，单击“效果”菜单→增加透视，拉动右边线。如图：

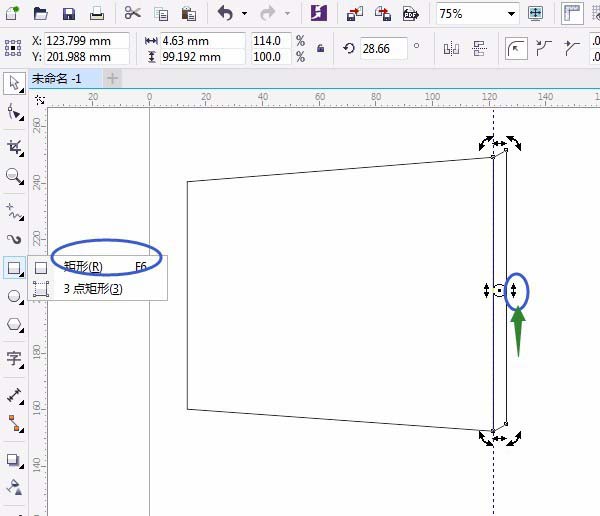

2、用“矩形工具”在右边画出小矩形，按空格键后单击小矩形，对准中间的双箭头往上移动，成倾斜状。如图所示：

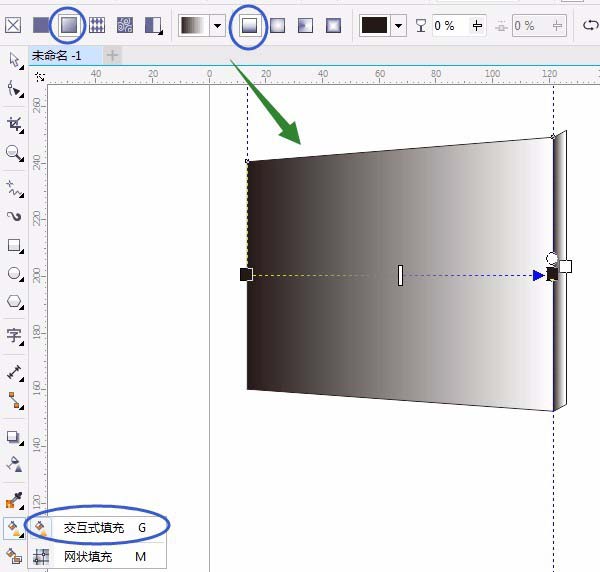

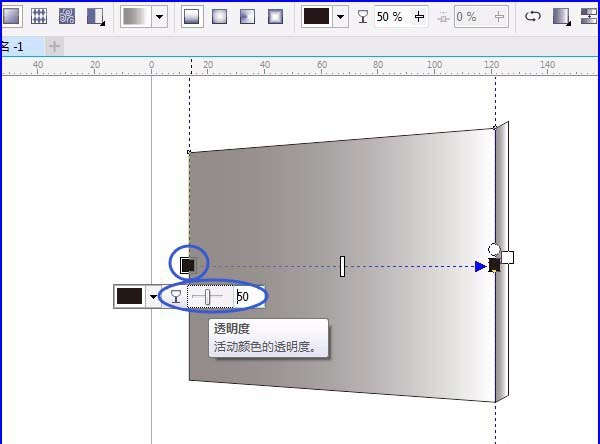

3、框选两个矩形，按快捷键Ctrl+G组合对象，用“交互式填充工具”，属性栏中如图设置，再改透明度。

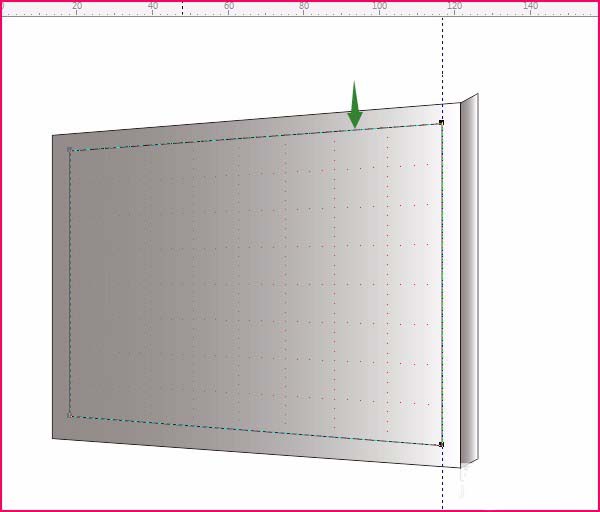

4、用“矩形工具”画出矩形，移动辅助线，单击“效果”菜单→增加透视，拉出透视效果，如图所示：

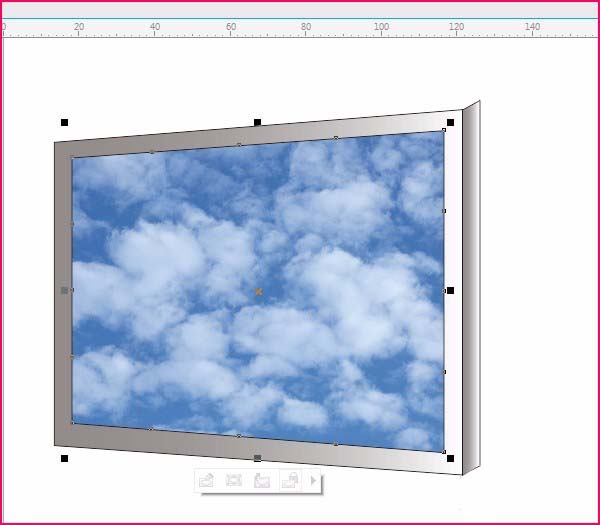

5、单击“文件”菜单→导入，对话框中找到图片，在界面中单击或拖动画出图片，单击“对象”菜单→图框精确剪裁→置于图文框内部，图片不够大，对准图片右击选“编辑PowerClip…”，选定图片编辑。如图：

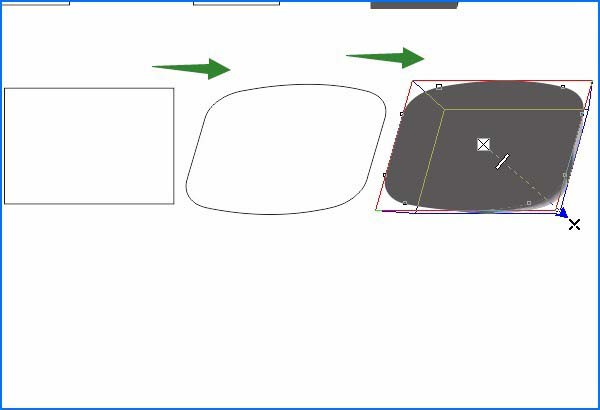

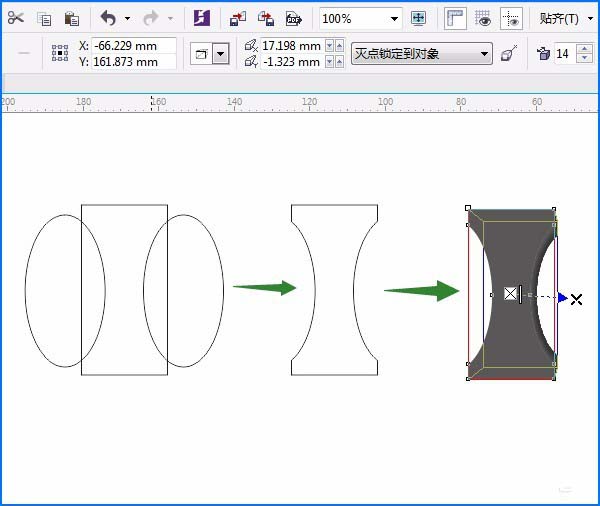

6、画矩形、椭圆，再进行修剪、填充颜色、调整、立体化；画矩形，渐变填充、立体化、旋转等操作：

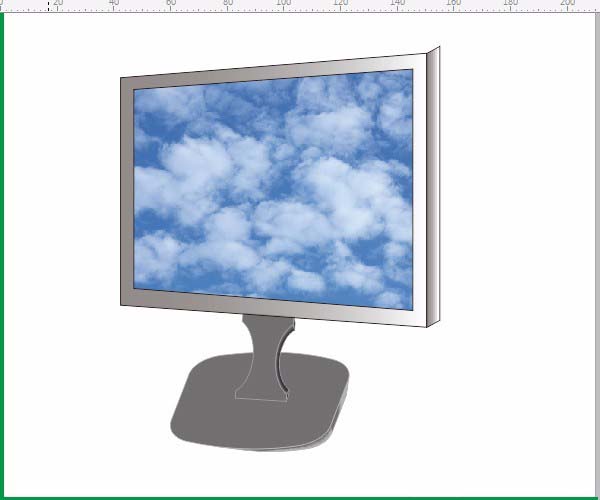

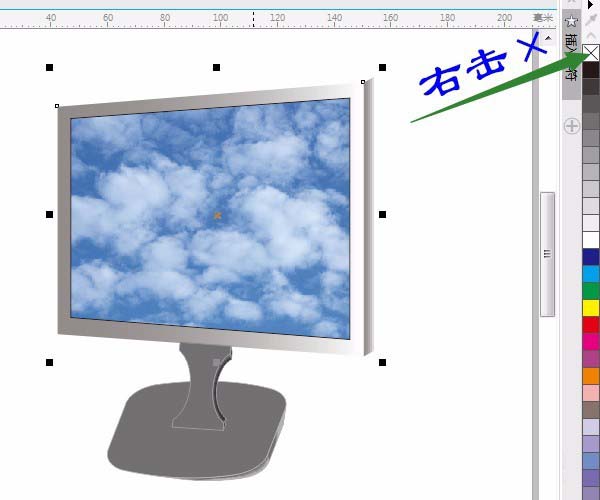

7、移动图形，旋转、图形顺序等调整，可以框选所有对象后按Ctrl+G组合对象。保存。如图设置：

以上就是cdr画立体显示器的教程，希望大家喜欢，请继续关注武林网。
