cdr怎么手绘铅同位素构造模式图?

利用CorelDraw 中VBA编制插件后，用插件快捷绘制207/204Pb/206/204Pb和208/204Pb/206/204Pb图，后期还需要进行图面整饰，下面我们就来看看详细的教程。

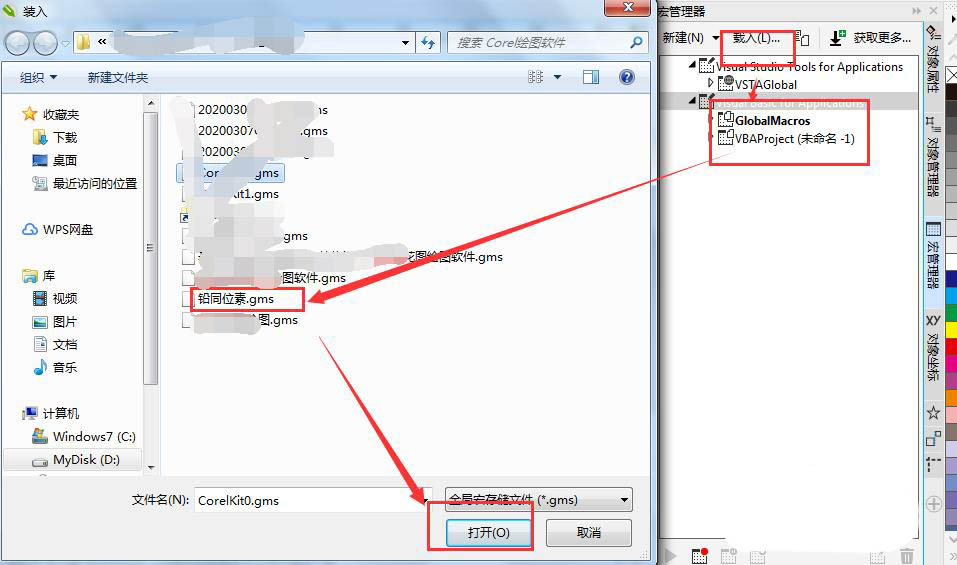

1、打开CorelDraw 2017，并在宏管理器中加载“铅同位素.gms”。加载过程参照请点击查看

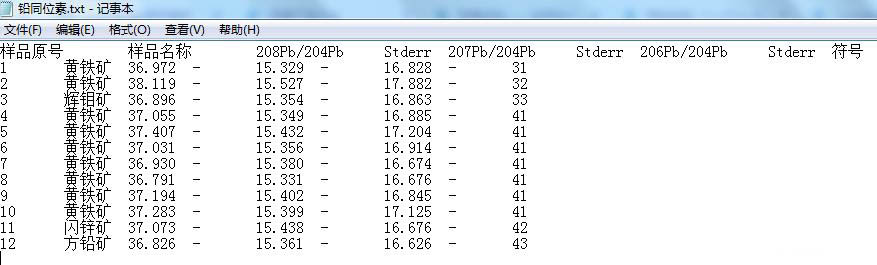

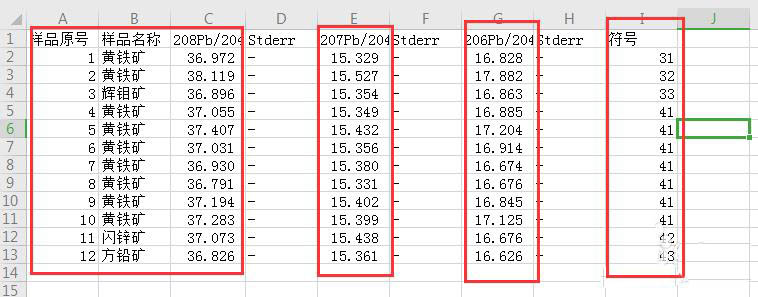

2、准备铅同位素数据，必须按照一定格式去准备，见下图，通过excel或WPS进行编辑好后，另存为txt文件格式即可。符号列可以输入31、32、33、……310，41、42、……410，51、52、……510，目前定义的符号比较少。Stderr列可以输入任意值，但不能空白。第一列编号不能为纯数字，否则可能出错，最好为A1、By2等形式。

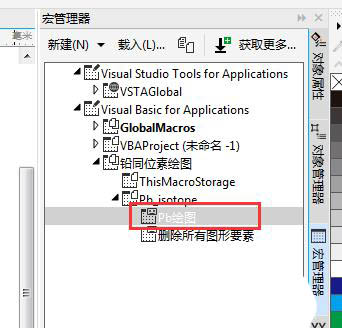

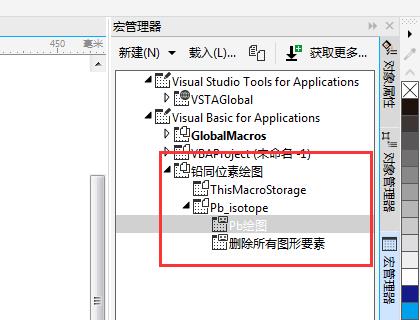

3、数据准备好后，点击双击右侧宏管理器中的“Pb绘图”。

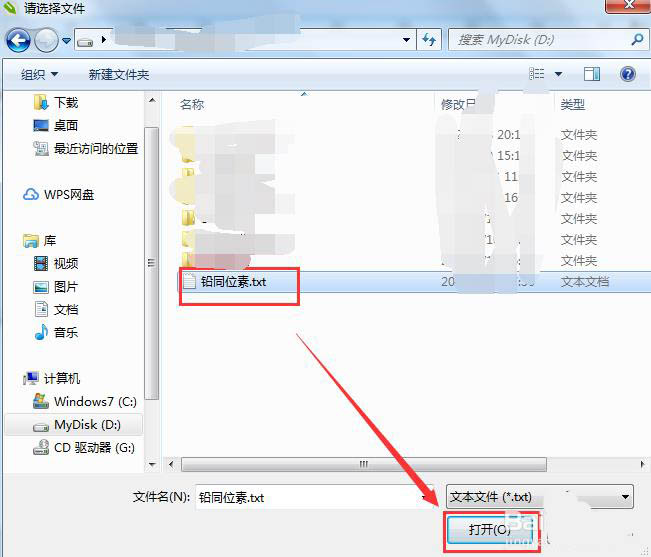

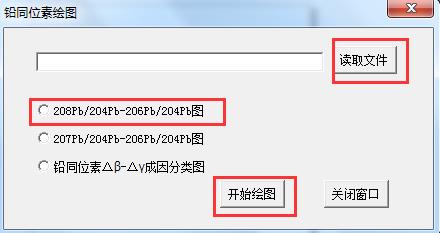

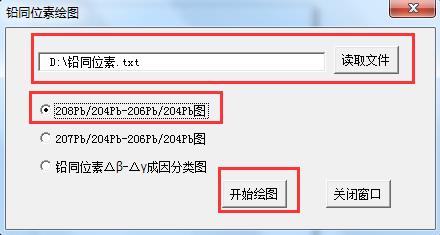

4、点击读取文件获取Pb同位素文件，选择设置好的铅同位素txt文件，然后选择一项208/204Pb-206/204Pb绘图，然后点击“开始绘图”

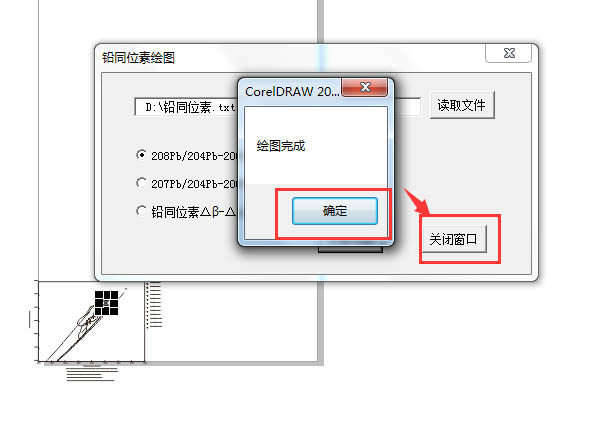

5、绘制过程较慢，稍等后如图，点击“确定”，然后点击“关闭”
