cdrX7怎么制作彩盒展开图? cdr盒子平面图的画法

一般的彩盒都是通过AI(Artificial Intelligence)软件或者CDR(CorelDRAW)来完成制作，今天我们就来看看使用CDR来制作彩盒最初的线稿模子，平面图的教程，详细请看下文介绍。

1、打开cdr软件，新建一个文件，确定彩盒的最初尺寸，假设彩盒是30*15*30cm，那么换算成mm就是300*15*30mm

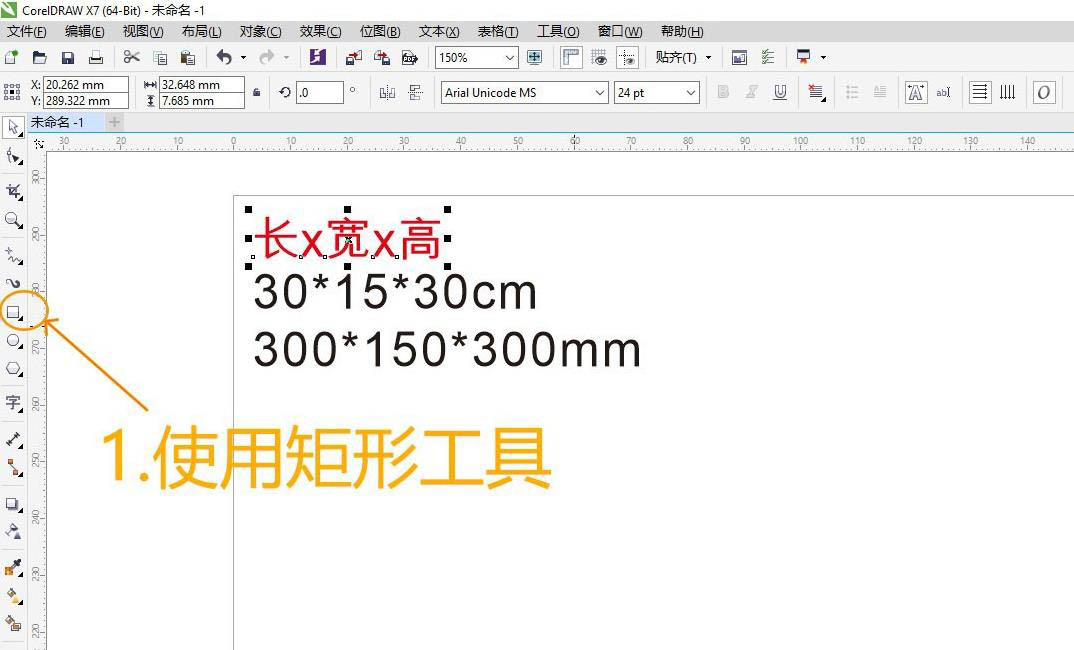

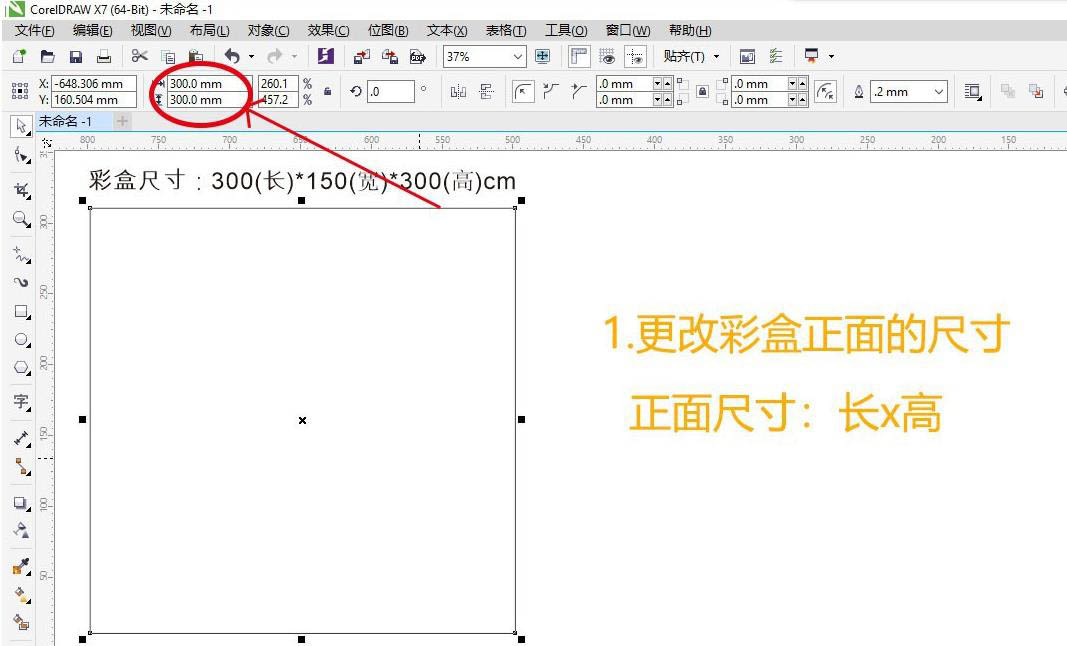

2、使用矩形工具。

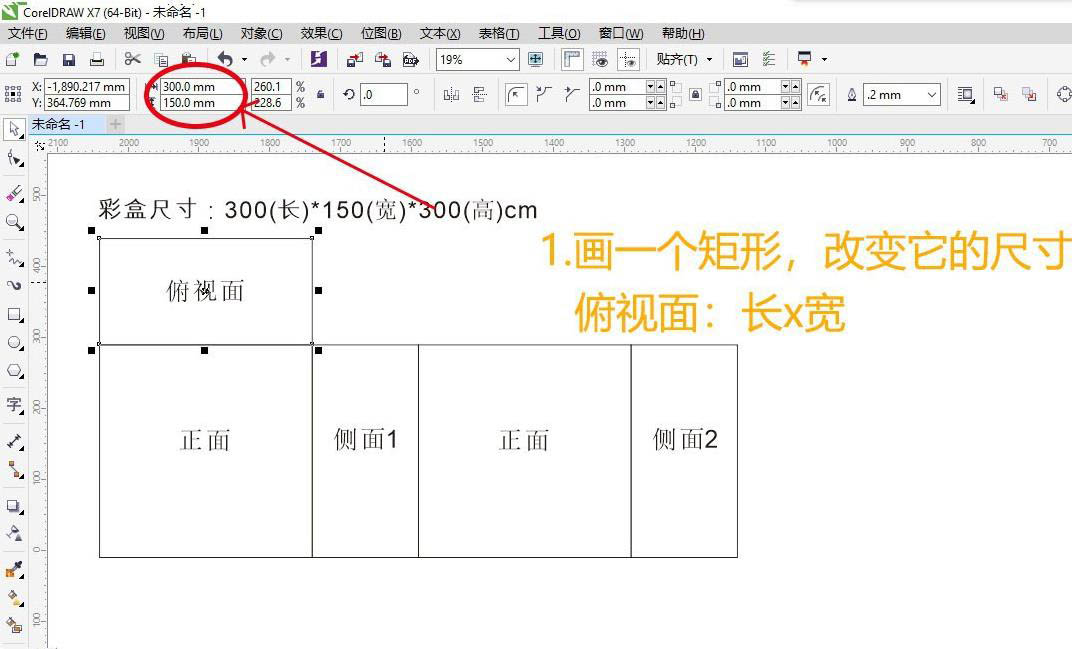

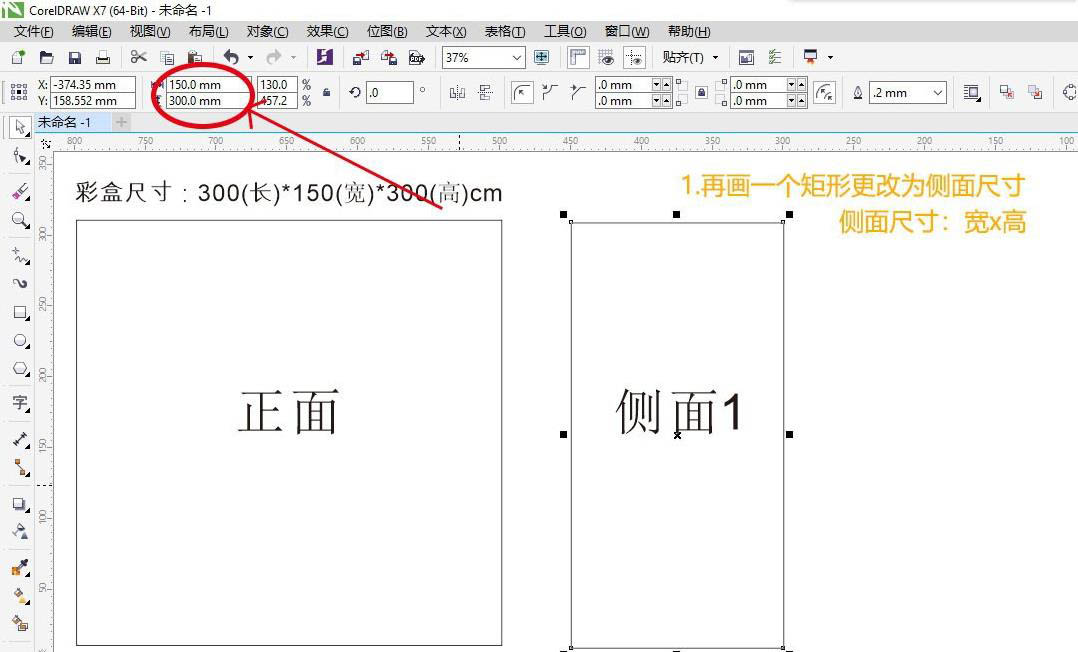

随意画一个矩形，根据你的彩盒尺寸更改矩形的长和高，然后进行拼接，正面，反面：长x高，侧面1，2：宽x高，俯视面：长x宽

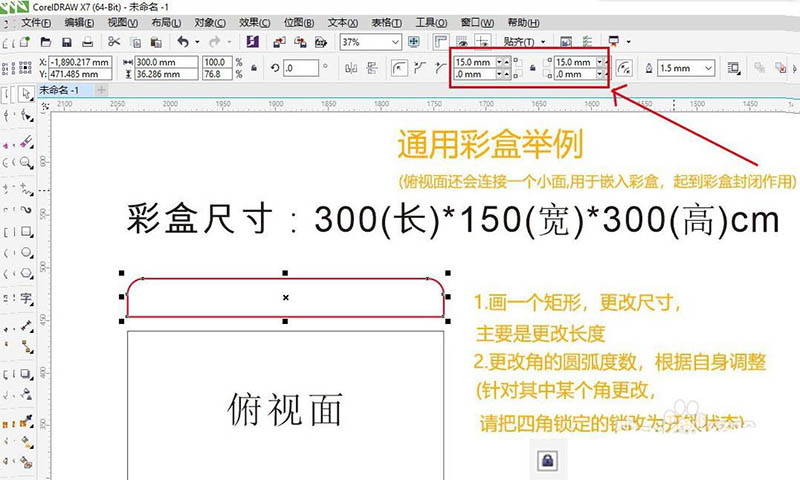

3、嵌入面。

使用矩形工具，随意画一个矩形，更改它的尺寸，形状，与俯视面的连接面，长度与俯视面一致，高度随情况定，更改其中两个角的弧度

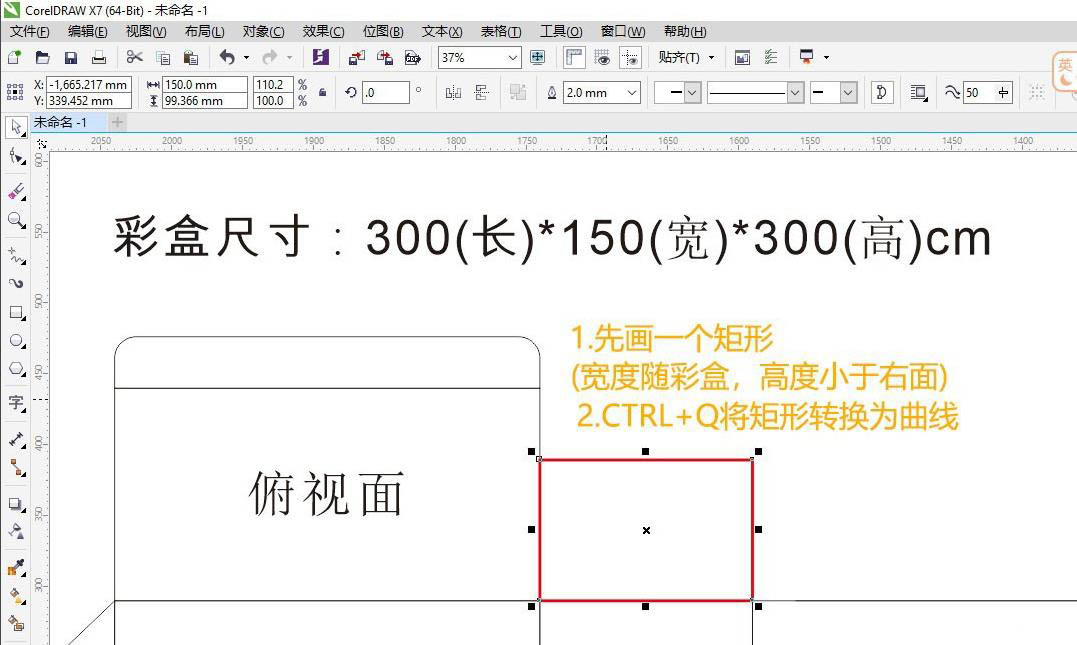

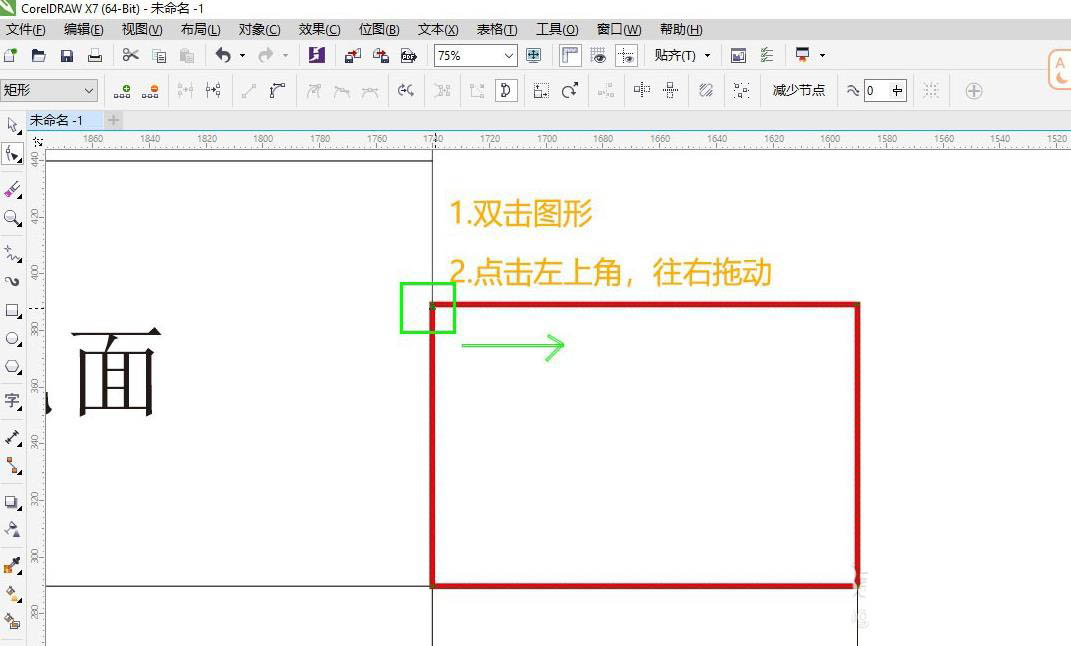

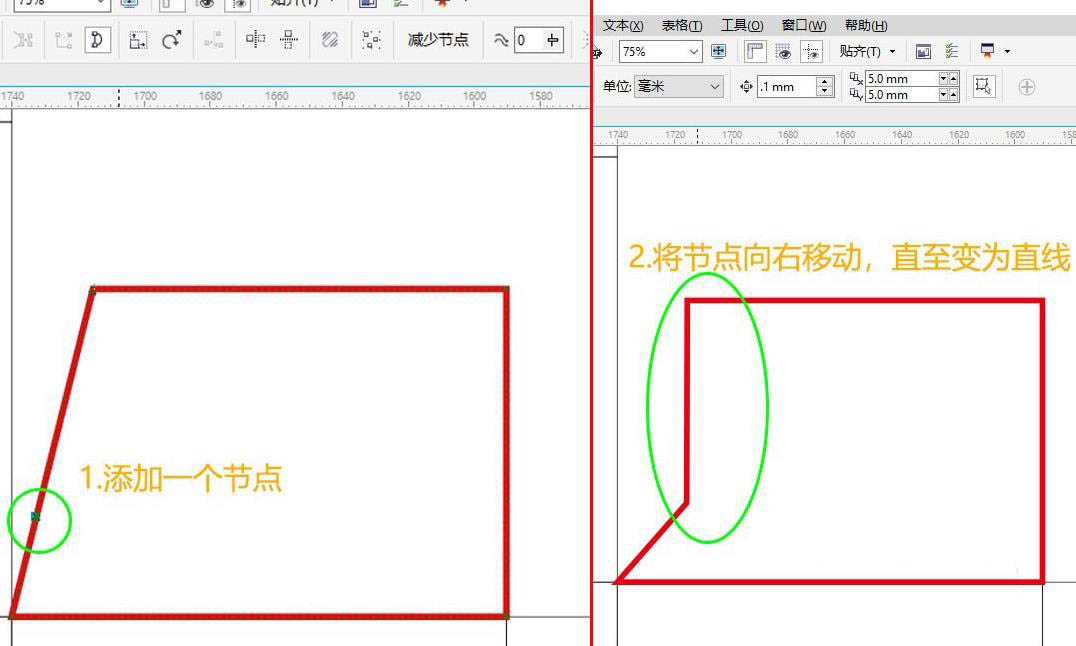

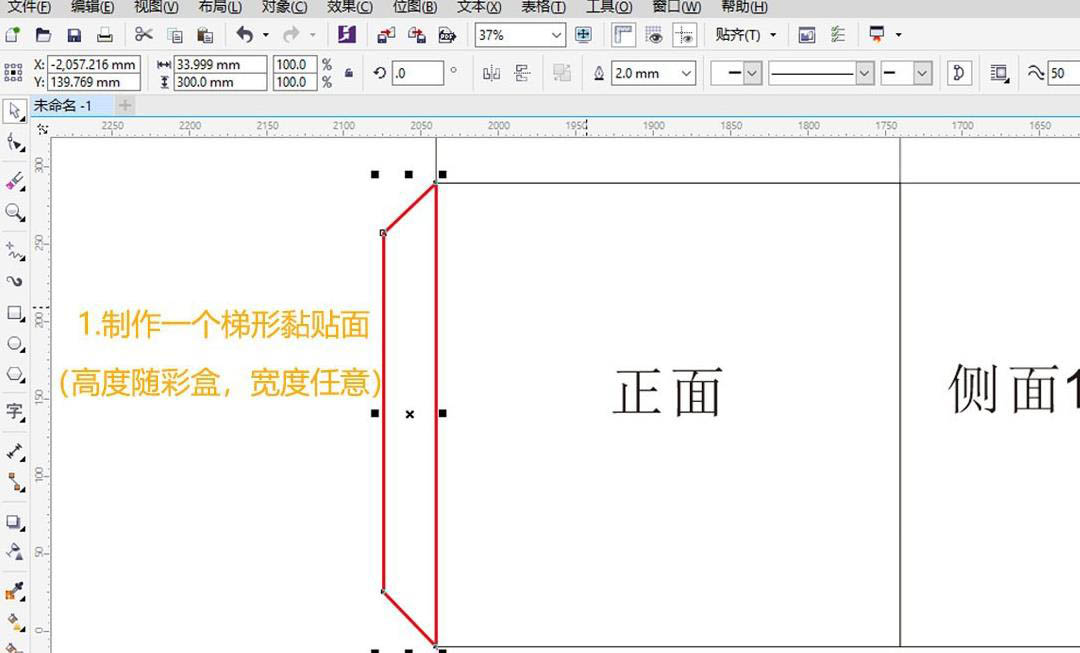

4、黏贴面

黏贴面与正面相连，用于连接彩盒的正面和侧面，形成封闭，画一个梯形形状面，与正面连接，（高度随彩盒，宽度任意）

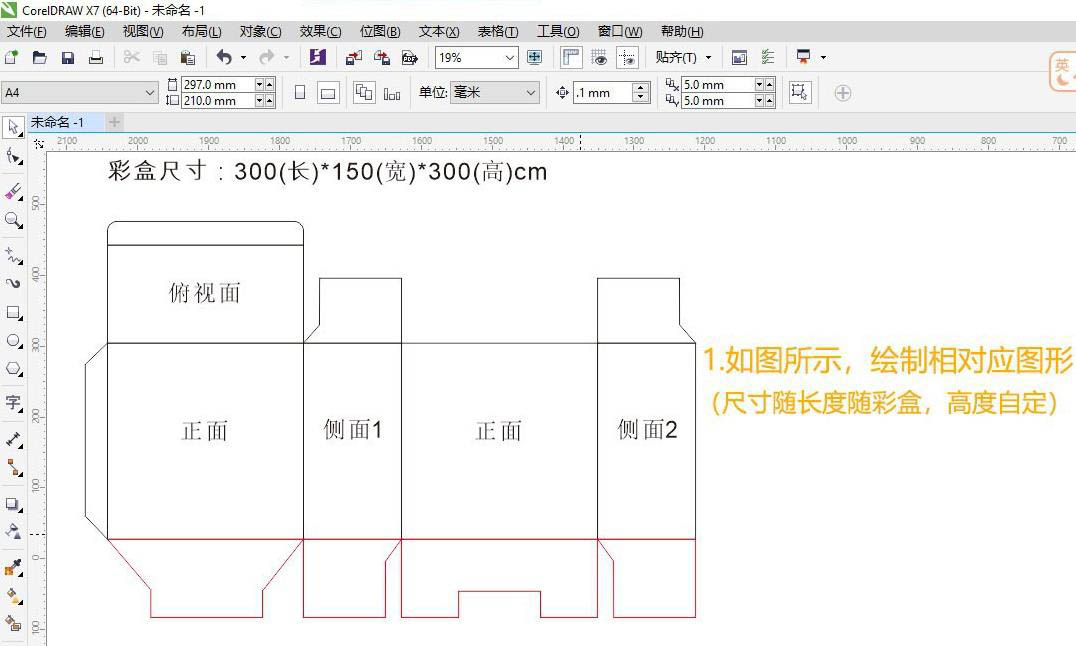

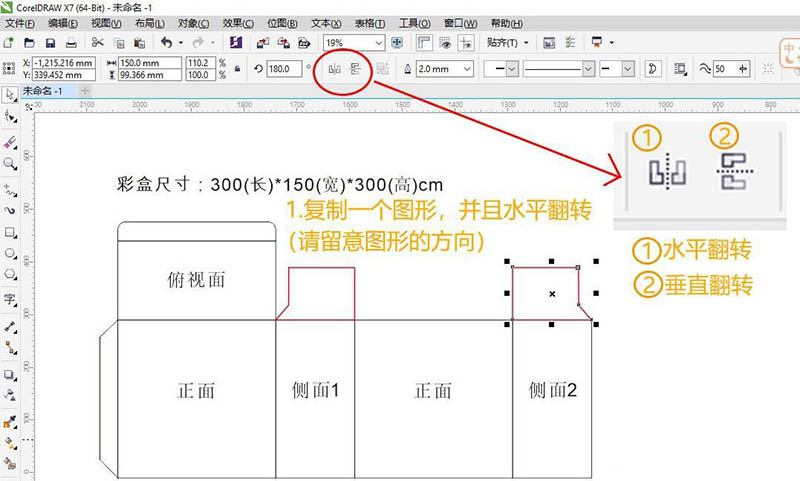

5、其余面

根据要求图片制作形状即可

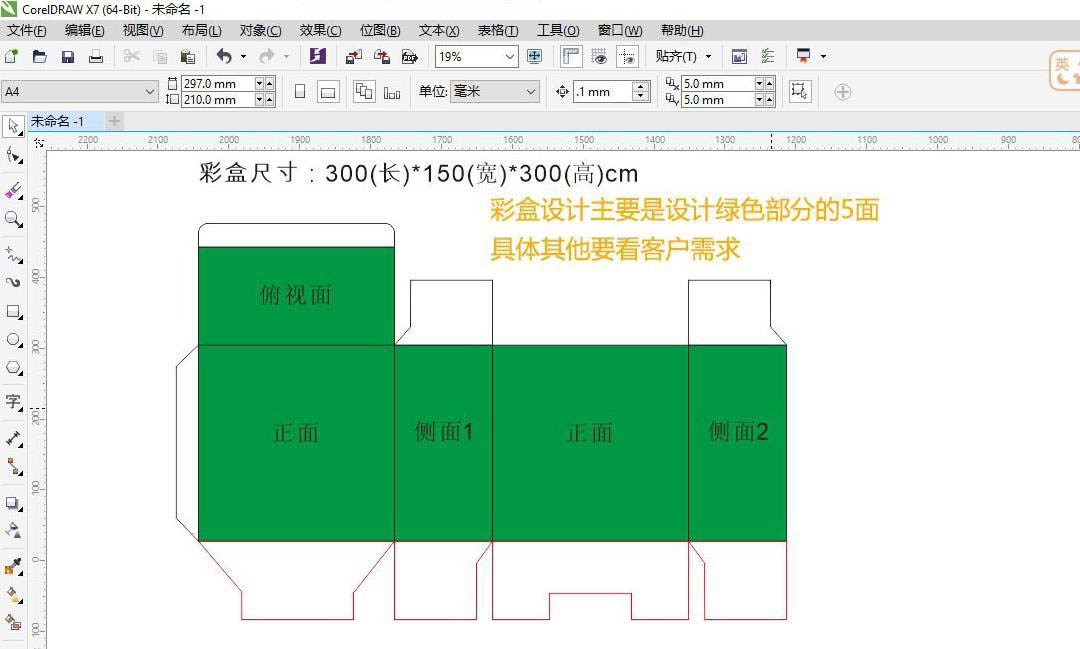

6、关于设计

设计主要集中5面(正，反，侧1，侧2，俯视面)

以上就是cdr盒子平面图的画法，希望大家喜欢，请继续关注武林网。
