本月16日在苹果总部召开的新品发布会上iPad Air 2正式亮相，根据官方页面该机最大的改变在于添加了Touch ID指纹解锁功能、新增土豪金版本，机身厚度也压缩到6.1mm，并装备最新更加强悍的A8X处理器，但是依然对于处理器时钟频率和内存大小依然不确定，不过随着正式发货，国外知名拆解网站iFixit对其进行了专业拆解，让我们来看看吧。
在正式开始拆解细节之前，我们对苹果官方提供的规格进行修订和完善，iPad Air 2详细规格如下：
◆ 9.7英寸IPS多点触控LCD屏幕，分辨率为2048*1536，像素密度为264ppi，配备防眩光涂层
◆ 64位A8X处理器（传言是三个核心，时钟频率为1.5GHz），匹配2GB内存和M8协处理器
◆ 800万后置iSight摄像头，能够拍摄30fps的1080P高清视频、120fps的720视频
◆ 120万前置摄像头，能够拍摄720P视频
◆ Touch ID指纹解锁+气压计+双麦克风+3轴陀螺仪+加速计+环境光传感器
◆ 支持802.11ac的双天线MIMO WiFi和蓝牙4.0
◆ 苹果提供16GB/64GB/128GB的板载储存版本

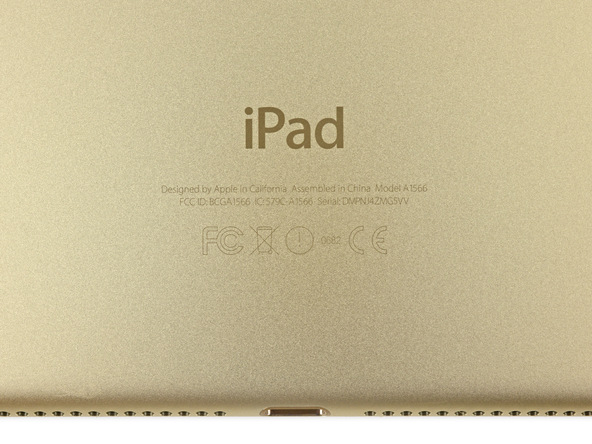

iPad Air 2采用了“A15xx”的新型号序列，所以WiFi版本iPad Air 2型号为A1566.

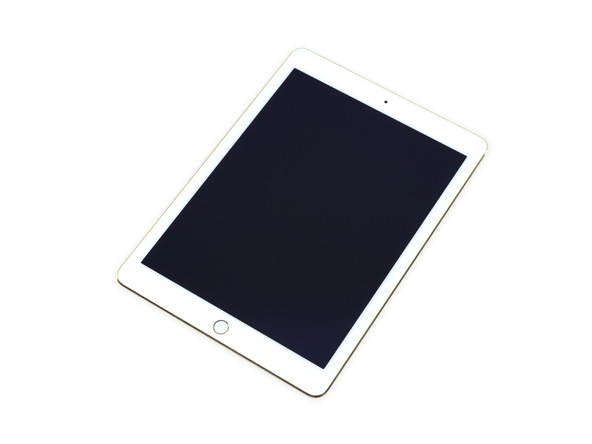

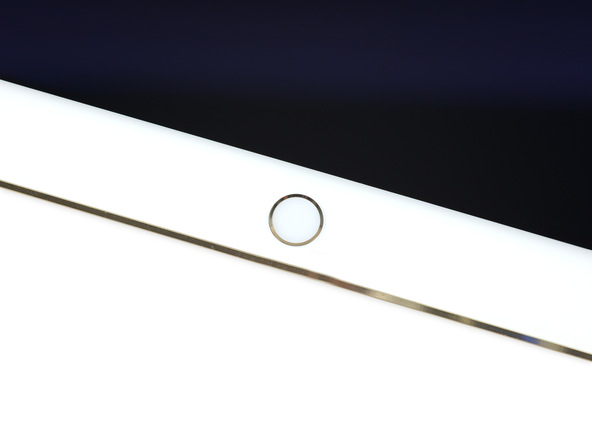

iPad Air 2诸多重要改变之一就是新增Touch ID指纹传感器

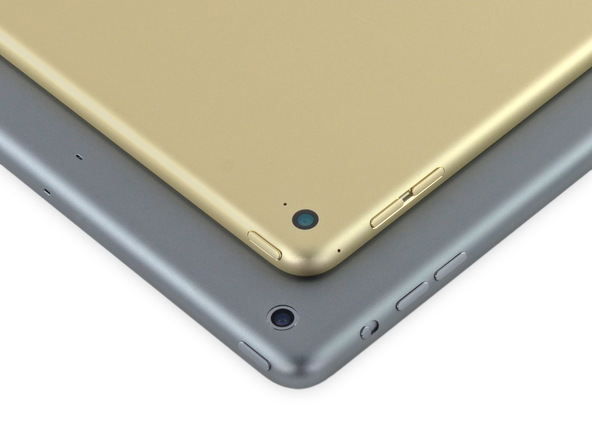

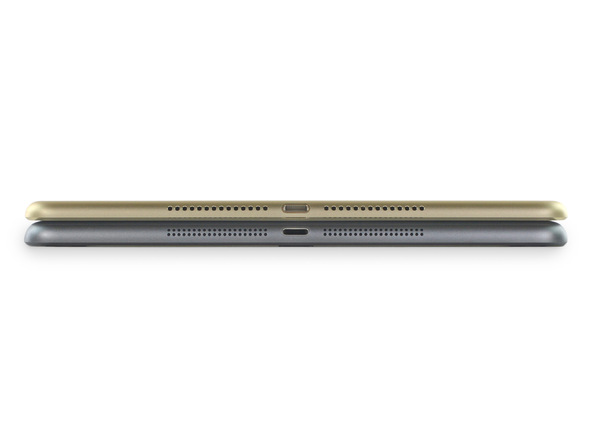

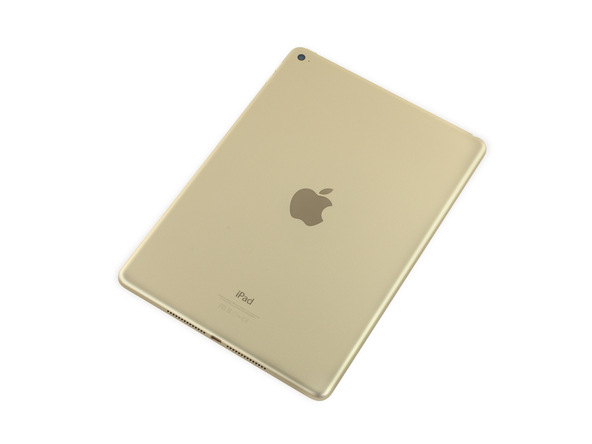

苹果将iPad Air 2的厚度压缩至6.1mm，甚至比铅笔更薄。

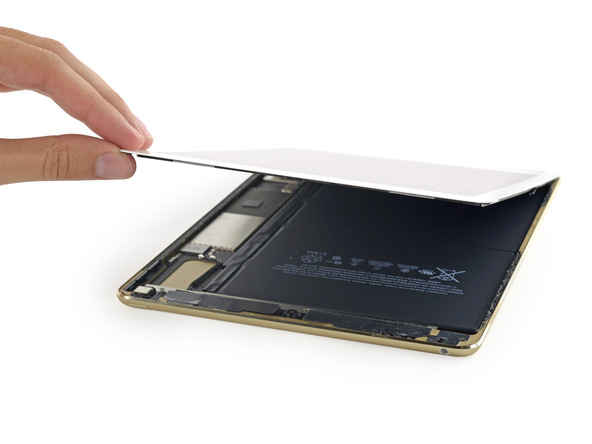

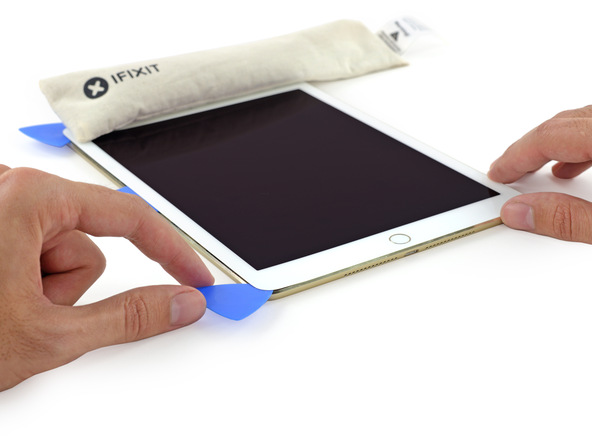

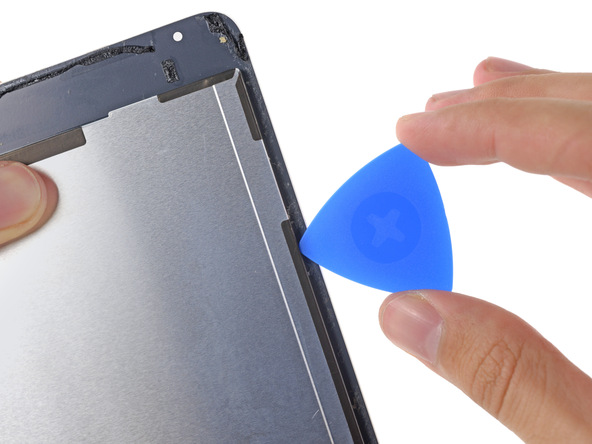

好，介绍完了机身外观，我们正式开始拆解。使用撬片非常小心的从边缘将屏幕撬起来。在此过程中要比前代难拆一点。

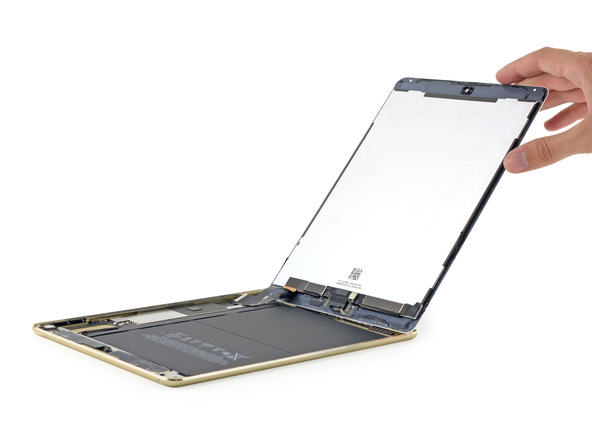

在拆开之后我们可以看到屏幕和主板之间的连线都集中在屏幕下方的位置，相比较此前iPad Air这是非常受欢迎的改变，这意味着消费者自行更换屏幕或者LCD排线更加轻松简单了。

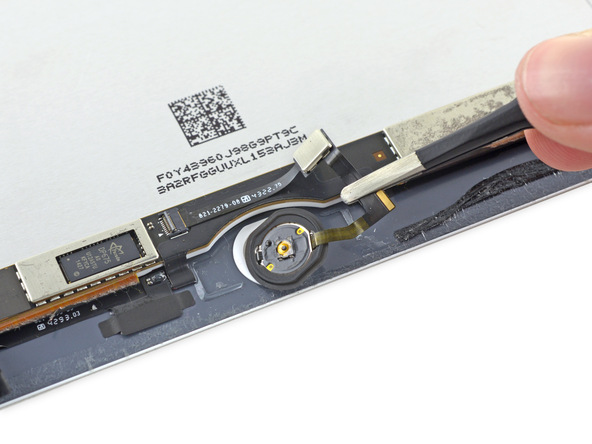

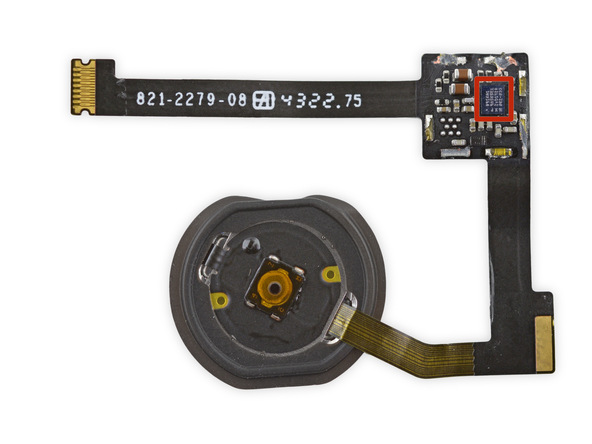

Touch ID的传感器排线同iPhone上使用的非常相似，在Home按键拆除之后我们可以看到下方看到一个独立的集成芯片，根据观察后发现这是NXP半导体公司的8416A1 Touch ID传感器。

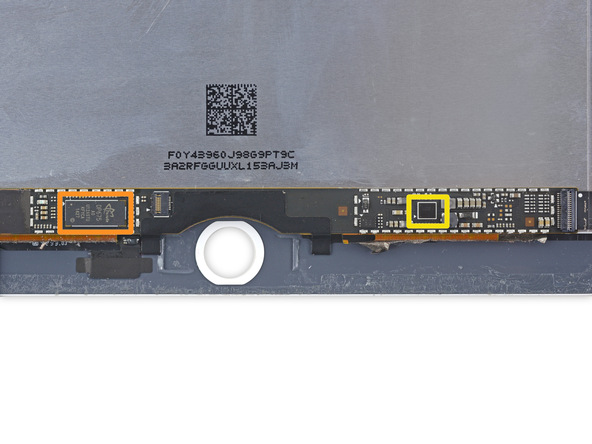

在前面板拆解中我们发现了更多集成芯片：
● 桔色：Parade技术公司的DP675 LCD主控
● 黄色：德州仪器的TPS65143A LCD Bias 解决方案

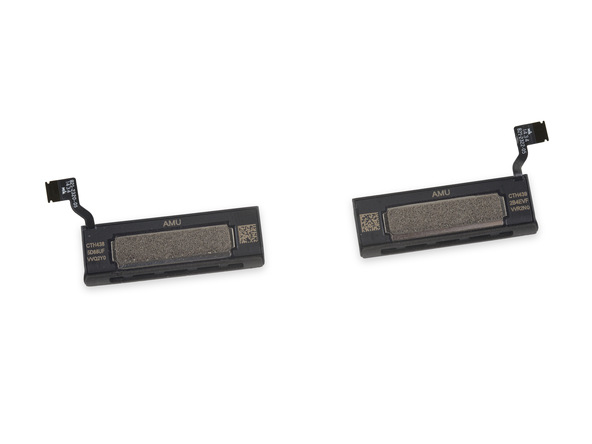

然后我们再拆除各种小部件，包括扬声器等等

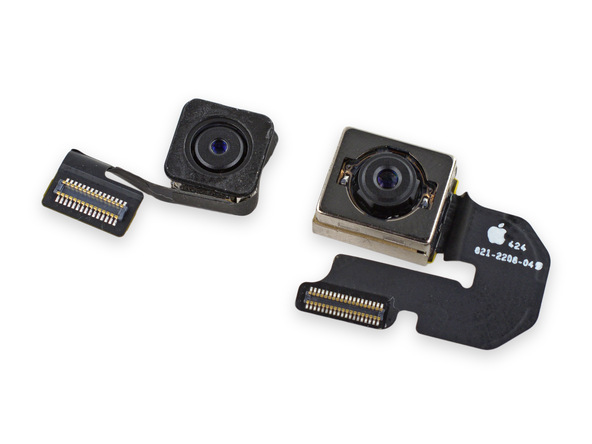

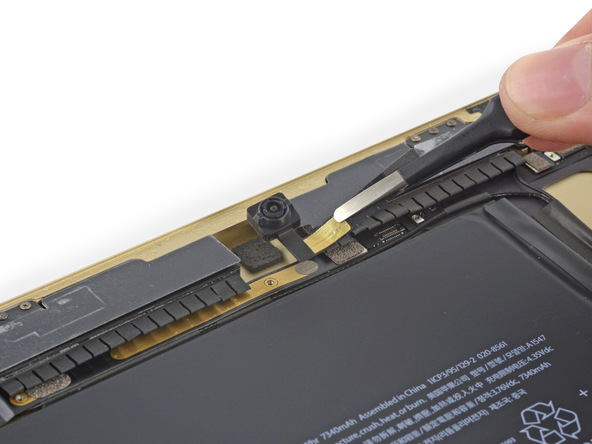

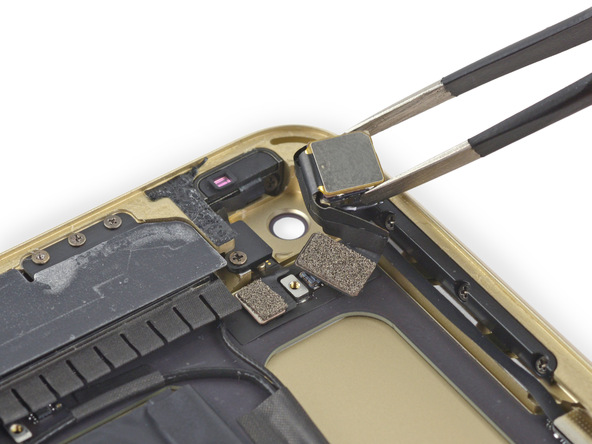

移除FaceTime HD摄像头和800万iSight摄像头。
耳机插孔的位置和设计基本上相同。

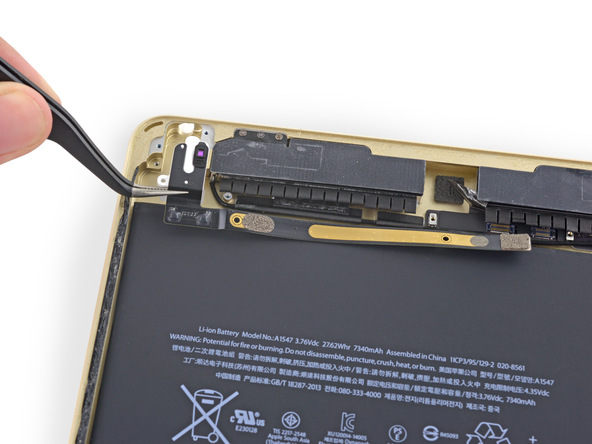

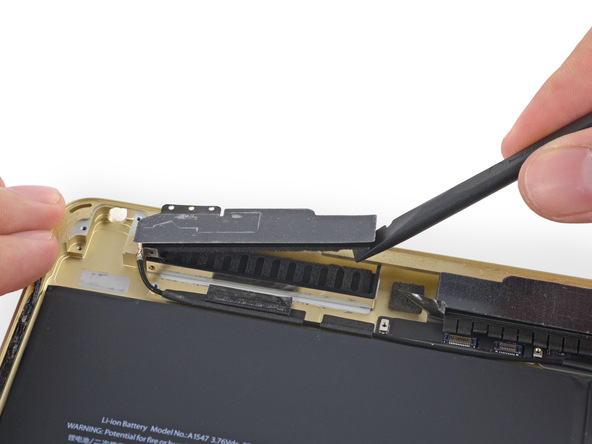

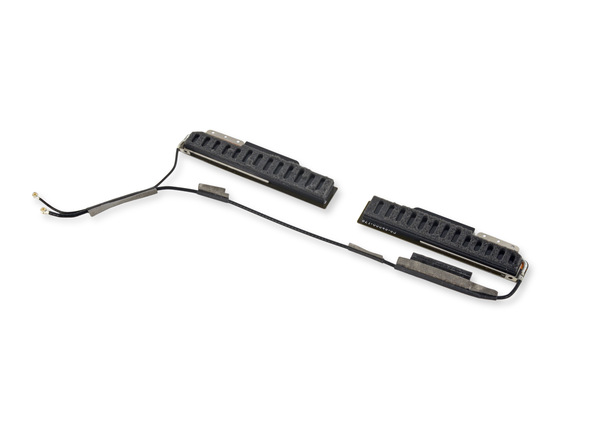

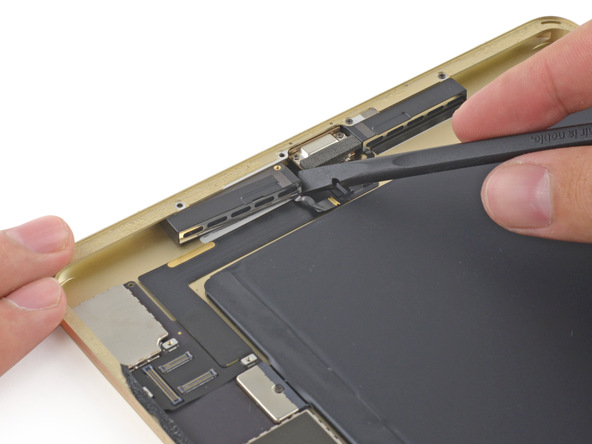

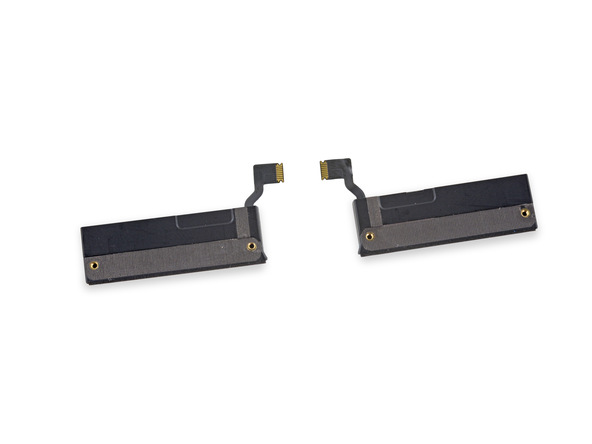

拆除双天线

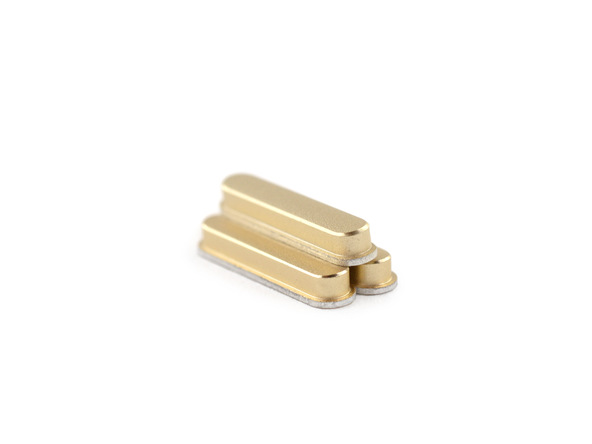

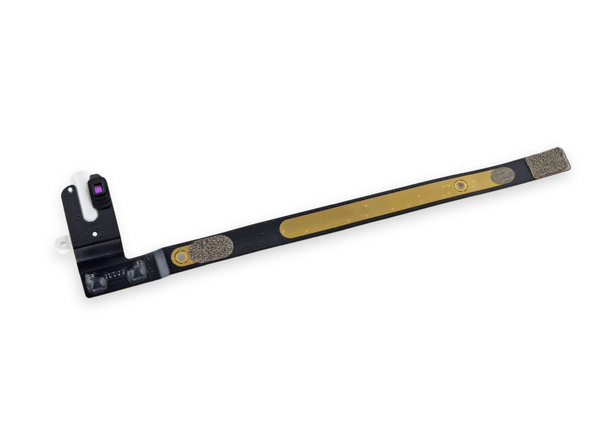

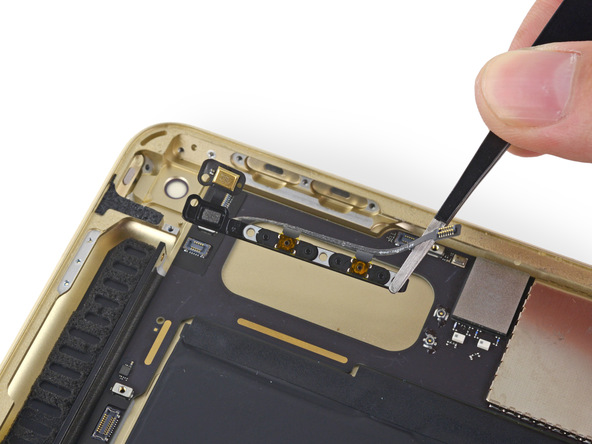

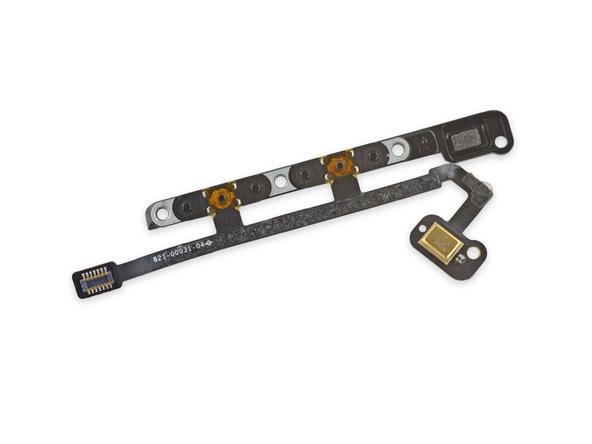

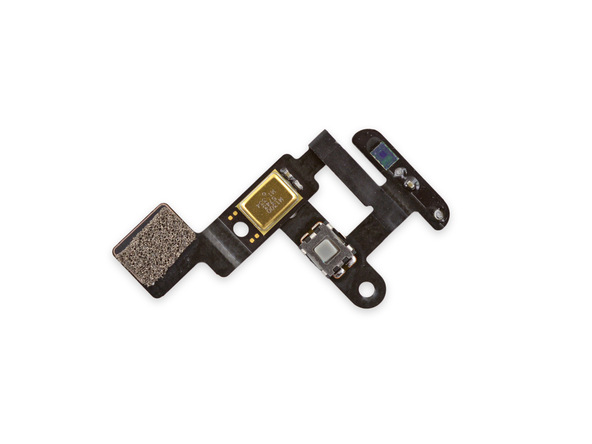

移除麦克风、环境光传感器和电源开关

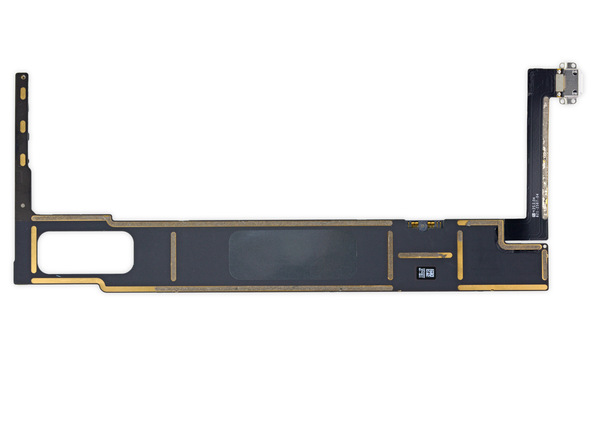

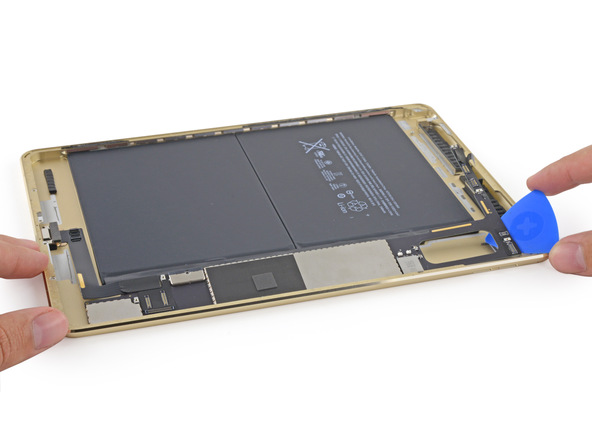

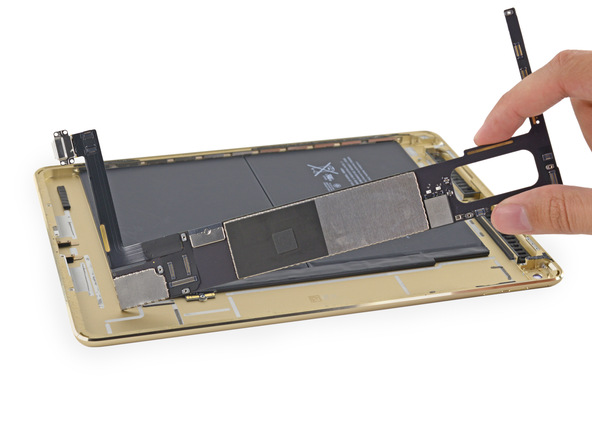

非常不幸的是逻辑主板依然使用胶水进行固定。

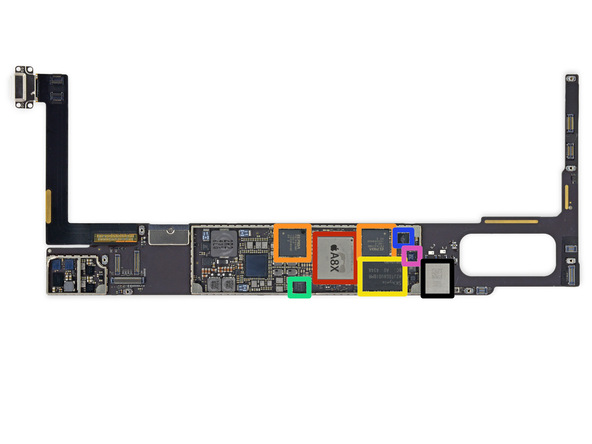

接下来我们对逻辑主板各个元件进行介绍：

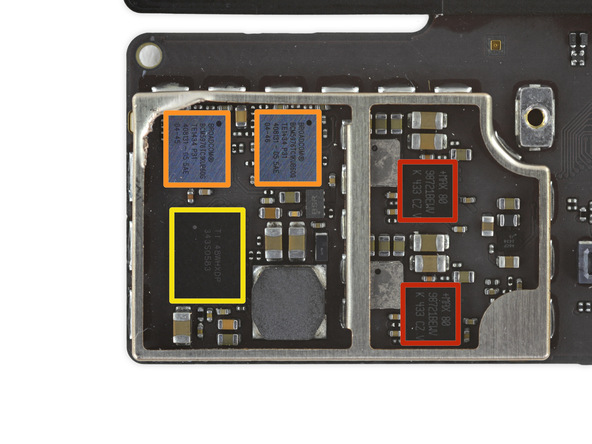

● 红色：苹果APL1012 A8X 64位处理器
● 桔色：尔必达/美光科技的F8164A3MD的8Gb内存（1 GB x 2 = 2 GB）
● 黄色：SK海力士H2JTDG8UD1BMR的 128Gb（16GB）NAND闪存
● 绿色：NXP 65V10 NFC模组（同iPhone 6/iPhone 6 Plus所用相同）
● 蓝色：苹果（Cirrus Logic） 338S1213音频解码器
● 紫色：NXP半导体公司LPC18B1UK ARM Cortex-M3微型主控（苹果M8协处理器）
● 黑色：Murata 339S02541 Wi-Fi模组
继续：

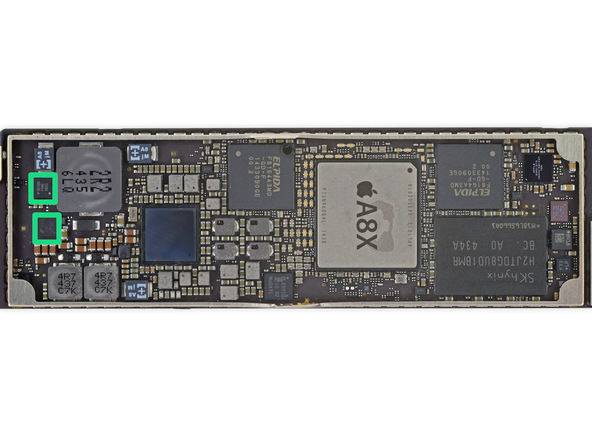

● 红色：Maxim Integrated MAX98721BEWV振动器
● 桔色：博通BCM5976数字化控制器
● 黄色：德州仪器TI48WHXDP 343S0583
● 绿色：仙童半导体公司FDMC 6683和FDMC 6676BZ

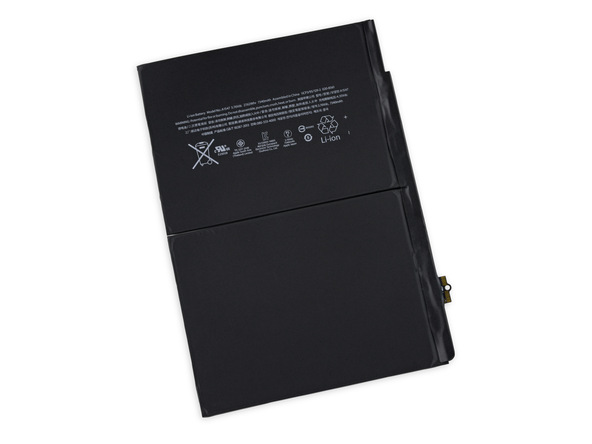

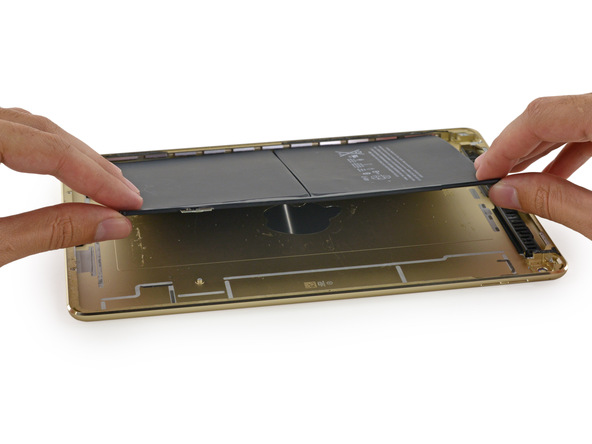

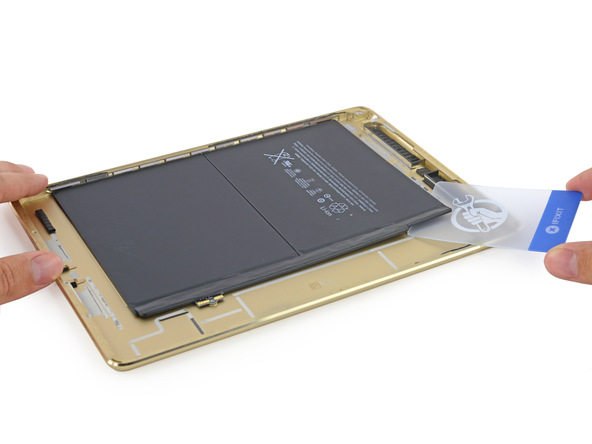

拆除电池，根据数据显示为27.62 Wh，相比较iPad Air的32.9Wh能力有所下降。

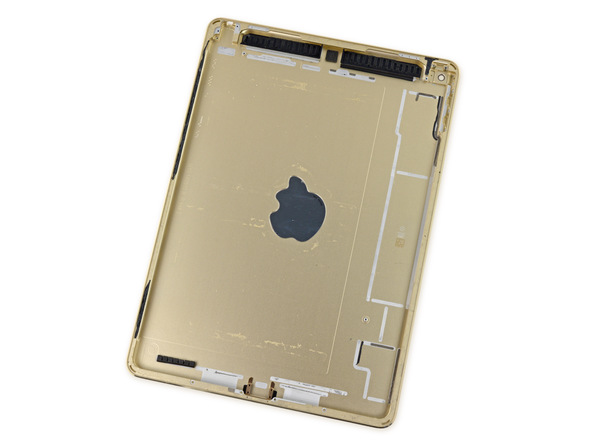

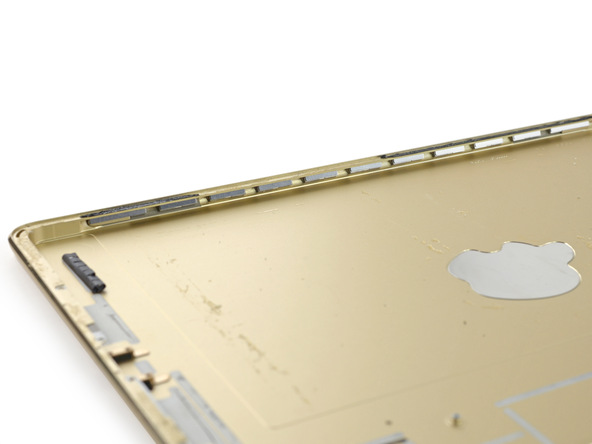

移除所有零件后的后盖

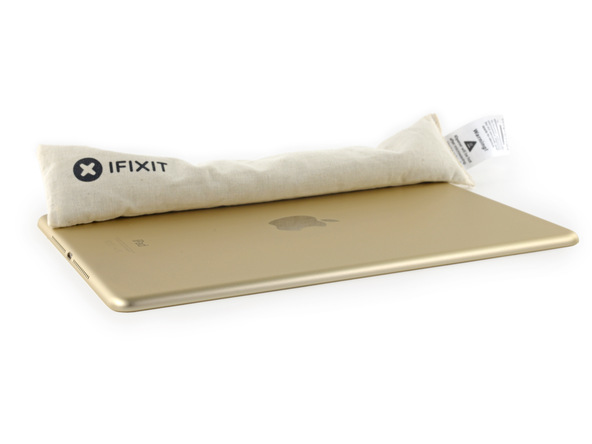

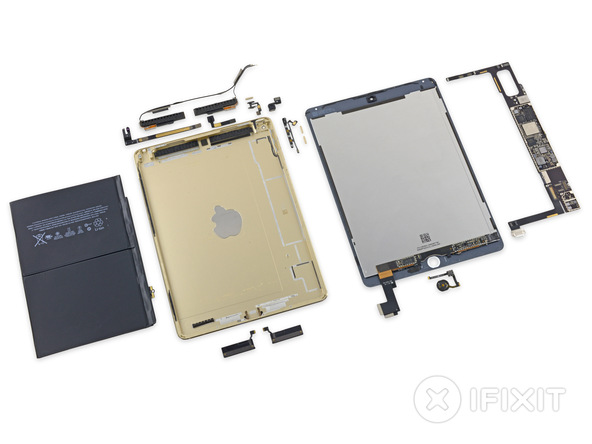

全家福
最后iFixit为iPad Air 2给出的可维修分为2分（最高10分，越高越容易维修）
优点：
电池并未焊接到逻辑主板上
LCD和前面板玻璃整合在一起。这简化了拆解过程。
不足点：
屏幕破碎后增加了维修成本，被迫需要完整进行更换。此外当拆解的时候增加了对LCD屏幕的损坏。
同此前iPad一样，前面板使用了胶水，在维修和拆解过程中增加碎屏风险。
机身内部大量使用了胶水进行规定，这意味着用户维修变得比较麻烦。
