内部做工如何呢?苹果全新9.7英寸iPad完全拆解图赏

取消Air系列，苹果带来了全新9.7英寸iPad，虽然外形没有大的变化，但处理器进行了升级换上了A9，同时只有两个容量版本，32GB版本价格2688起，而128GB版本则是3488元起。

目前这款产品虽然已经发货，但相信已经体验到iPad的朋友还是相对较少的，那么这款看着不起眼的新品，内里又暗含着什么玄机呢？

接下来就让我们一起跟着国外著名拆解团队iFixit的拆机，来探个究竟吧。（注：iFixit在拆解过程中称新iPad为iPad 5）

1

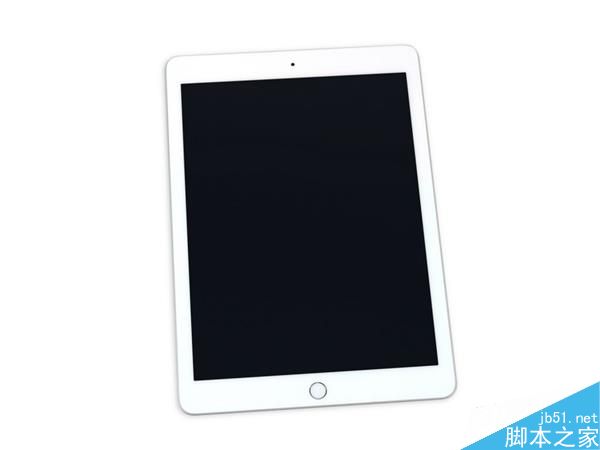

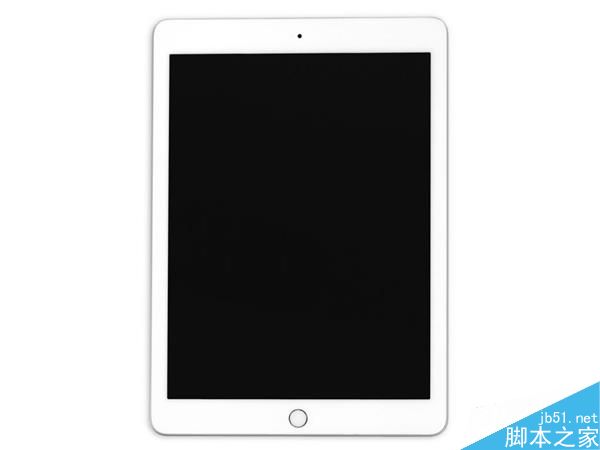

还是老规矩，接下来我们先看看这款新产品的一些基本规格。

苹果第三代64位A9处理器，以及内置M9协处理器。

9.7英寸的多点触控Retina屏幕，分辨率为2048x1536（264ppi），非全层压显示屏。

32GB或128GB储存空间

800万像素1080p后置iSight摄像头+120万像素720p前置FaceTime HD摄像头

802.11a/b/g/n/ac MIMO Wi-Fi+蓝牙4.2

Touch ID指纹传感器+3轴陀螺仪+加速计+气压计+环境光传感器

2

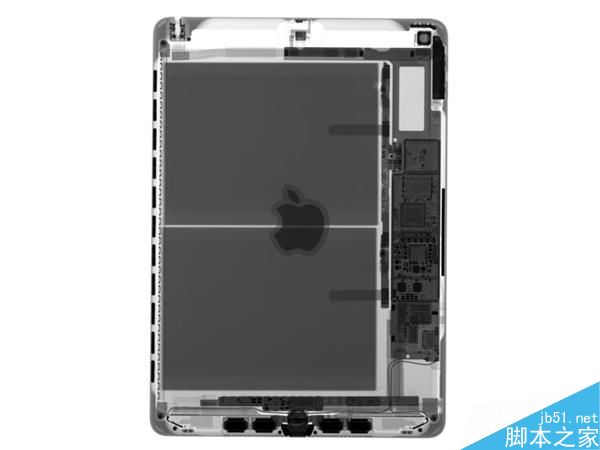

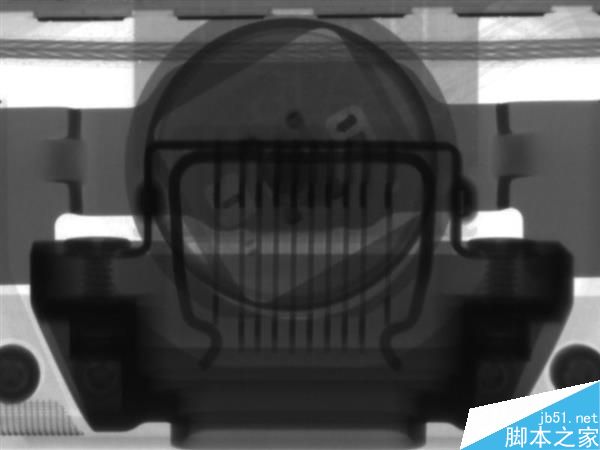

Creative Electron公司依然提供了X光照射下的iPad图像。从内部结构来看很像初代的iPad Air。

它从外观看起来也很像iPad Air，看起来充满“欺骗性”？

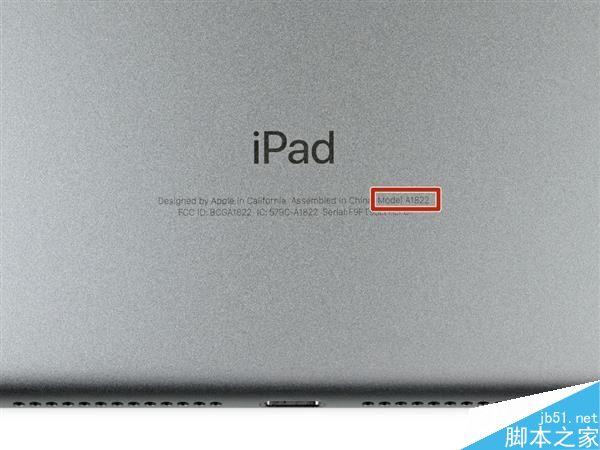

3、在开始之前，我们检查一下背面，只是为了确保这不是一款旧的iPad。

iPad的型号为A1822。

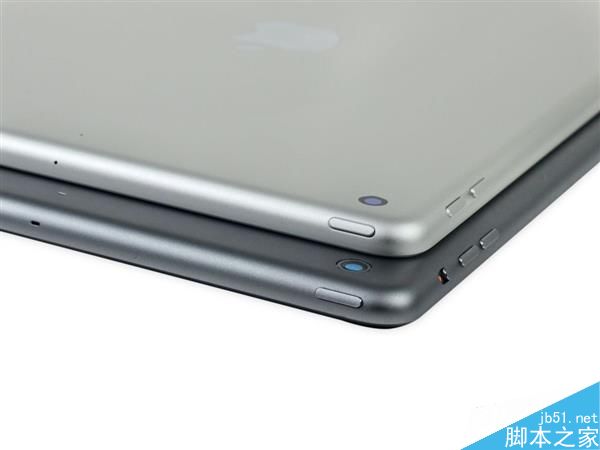

和初代Air堆叠在一起，两者看起来非常相似，关键的不同之处包括：新款没有锁定开关麦克风槽缩进麦克风孔中单排扬声器开孔

4

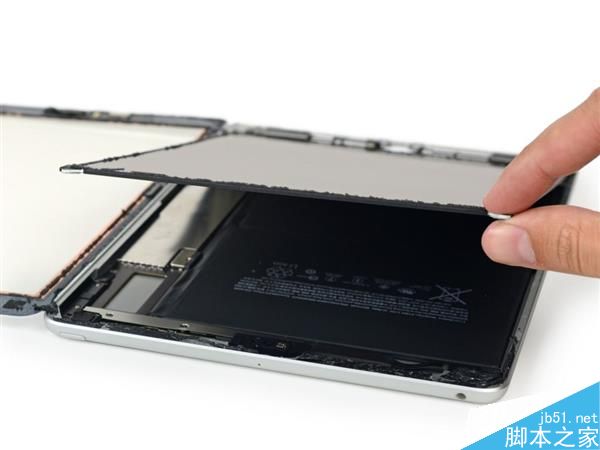

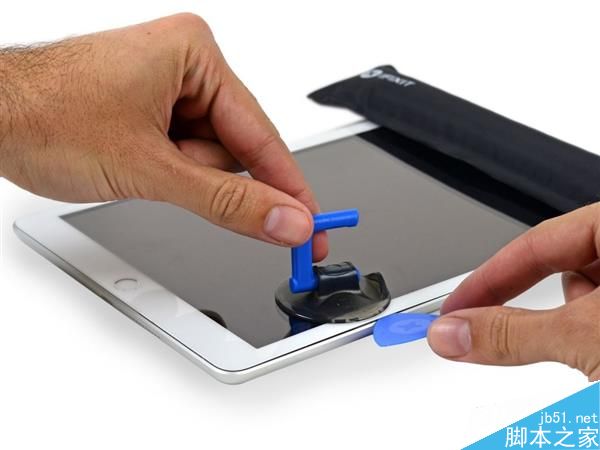

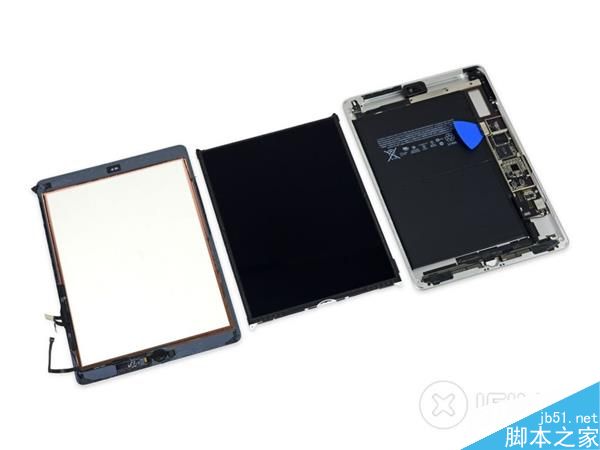

是时候开始拆解工作了，加热、撬开、观察，然后重复上述步骤。没有什么惊喜，LCD和数字转换器与右边的主板连接起来，就像过去的型号一样。

然后我们将初代Air的LCD和数字转换器换入，接口竟然是能够接上的！

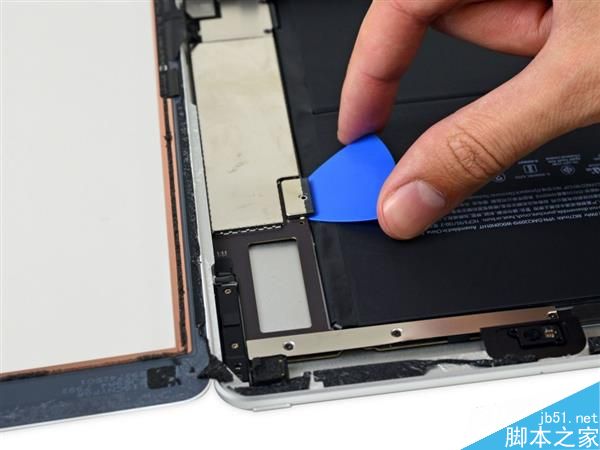

接着用针对电池触点和主板之间的电池进进行隔离，以防止发生故障。

确保没有电后，我们就继续安全地进行接下来的工作。

5

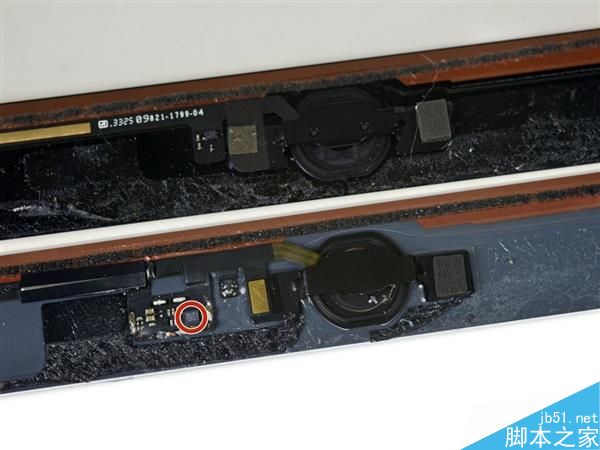

翻转数字转换器，其背面显示了它和初代iPad Air最大的不同：那就是Touch ID及其相关硬件的加入。

红色：恩智浦8461A1-还有一个5x4的球栅阵列隐藏在扬声器下面。（由于指纹传感器在出厂时与其主板相配对，因此更加难以修复）

这颗Home键依然是我们熟悉的Home键，有别于iPhone 7上的Home键。

6

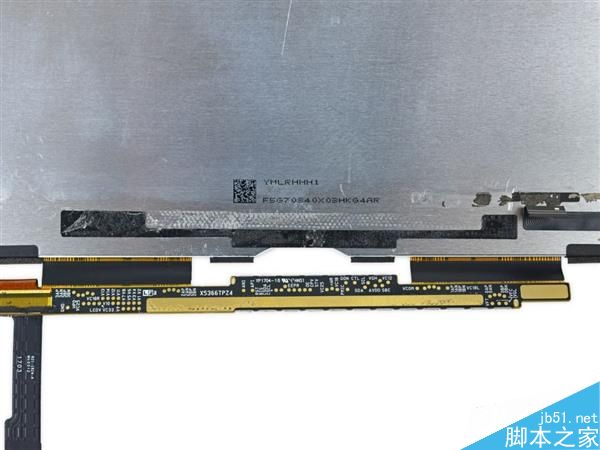

接下来到屏幕，这次没有找到任何显而易见的制造商标记。

嗯，是LG。

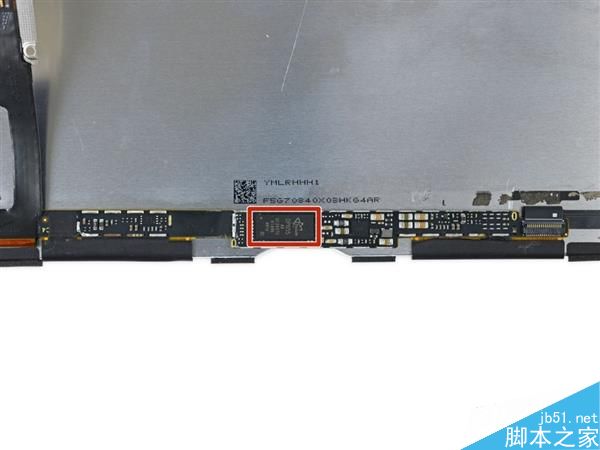

红色：在屏幕PCB的前面和中间位置，我们发现了Parade DP655-这和在初代Air屏幕上找到的LCD定时控制器一样。总的来说，这块屏幕和初代Air的屏幕素质非常接近。

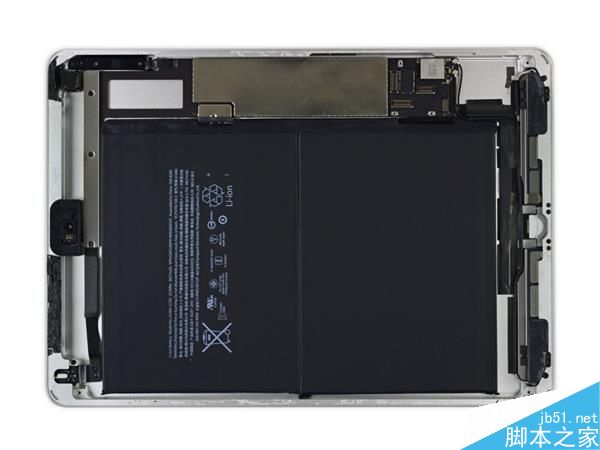

7、上文提到了新iPad和初代Air非常相似，现在就来认真地看看。

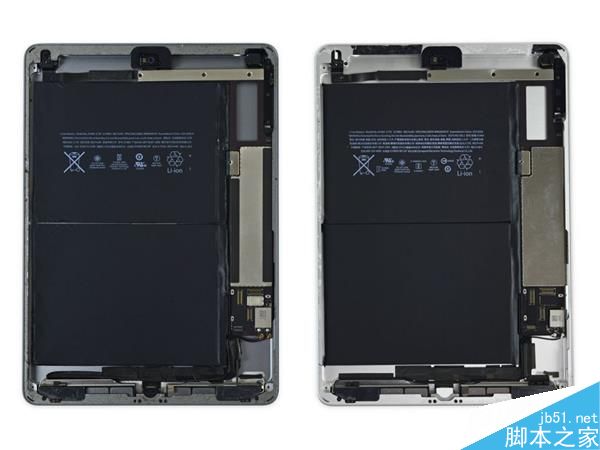

初代Air（左边）vs新iPad（右边）

这里用到的初代Air是深空灰版本，Wi-Fi模块尺寸稍大。

这里用到的新iPad是银色版本，更少胶带？开玩笑的，其实，两款机器看起来几乎是一样的。两款设备都配备了32.9瓦时的电池，战胜了27.6瓦时的iPad Air 2和27.9瓦时的9.7英寸iPad Pro。

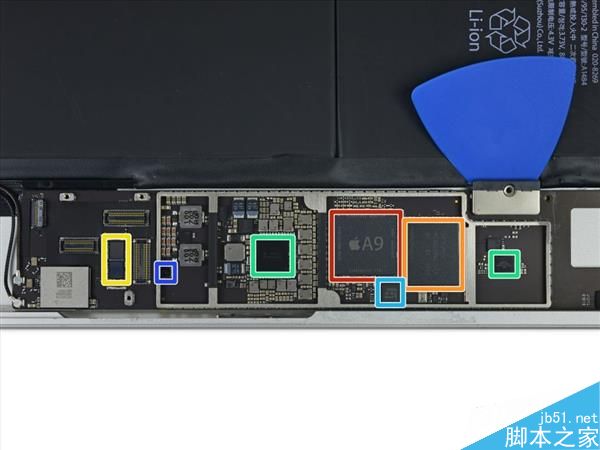

8、接下来来看看一些芯片的情况，这块主板的背面没有任何芯片，所以省下了不少时间。

红色：苹果A9 APL0898 SoC+三星K3RG1G10BM-BGCH 2GB LPDDR4 RAM(和iPhone 6s的一样)

橙色：SK海力士H23QEG8VG2ACR 32GB NAND闪存

黄色：2x博通BCM5976触摸控制器（可以在iPhones 5、5c、5s、6、6 Plus、SE以及MacBook、MacBook Air、MacBook Pro的触控板和最近两代iPad中找到）

绿色：苹果343S001441-A0和338S1213

浅蓝：恩智浦67V04 NFC控制器（可以在iPhone 7和Apple Watch Series 2中找到）

深蓝：恩智浦610A38 USB充电IC（可以在iPhone 7找到）　

9

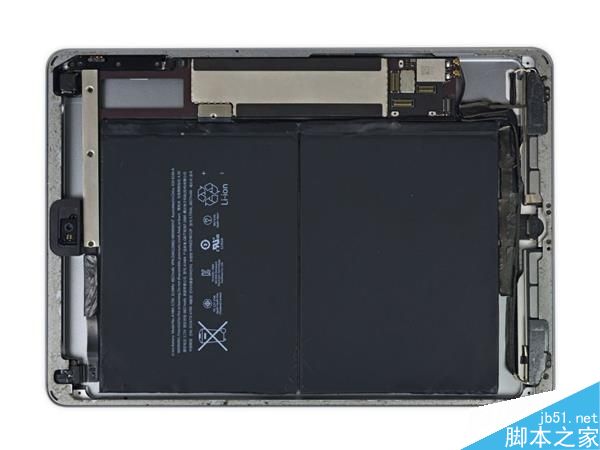

这就是拆解的全貌，感谢Creative Electron提供的帮助。

10

结论：可修复性评分为2分（10分为最容易修复）。一旦前面板从iPad分离，LCD便很容易拆下。电池未焊接到主板。就像之前的iPad一样，前面板粘合到设备的其余部分，大大增加了在修理期间玻璃开裂的机会。粘合剂将所有东西都固定在原位。与初代iPad Air一样，这是我们在iPad中看到的最难拆的电池之一。LCD具有粘附在前面板上的泡沫粘胶带，在拆卸过程中增加了破碎的机会。取出LCD之前，无法触碰到前面板的接口。
