3dsmax条线布尔运算怎么绘制不规则图案?

2020-07-21 13:21:53
字体:
来源:转载
供稿:网友

3dsmax中想要画复杂的图形,该怎么画呢?我们可以使用样条线布尔运算制作复杂图案,下面我们就来看看详细的教程。

1、打开3ds max软件,打开“创建”选项卡中的“几何体”项,将“开始新图形”左侧的复选框中的对勾去掉。

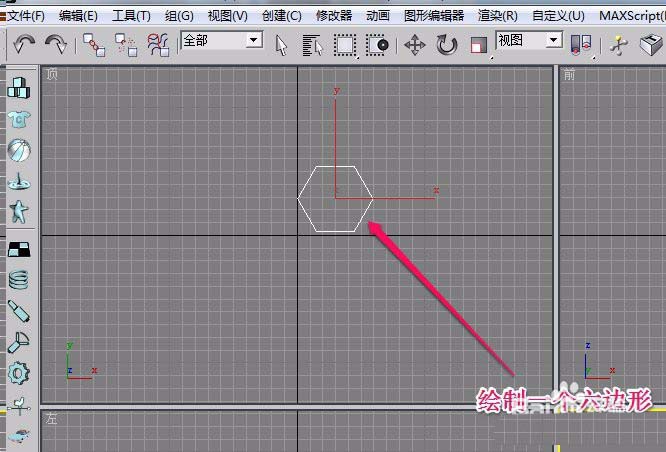

2、在“”视图中绘制一个六边形。

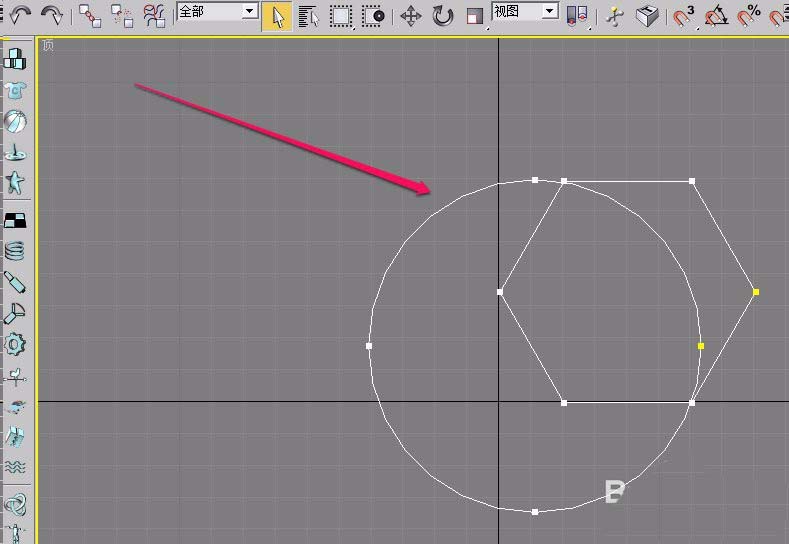

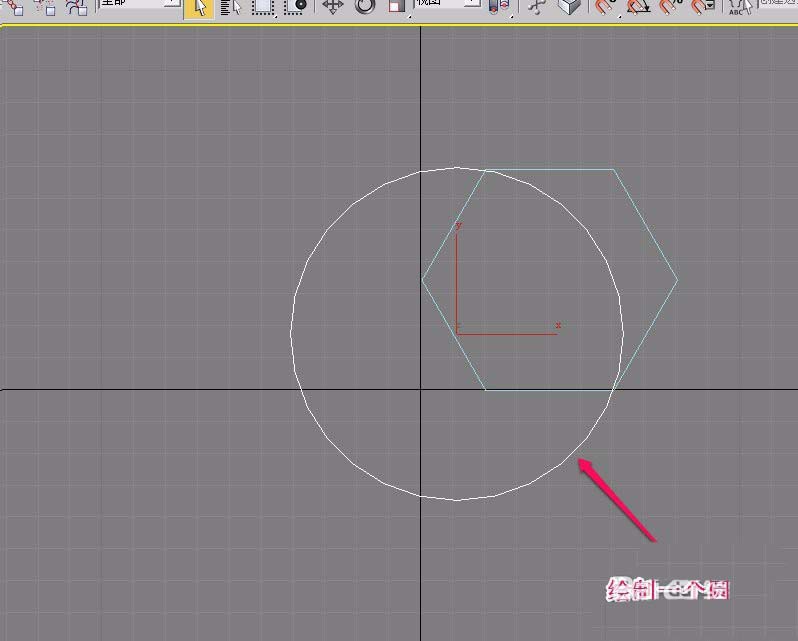

3、绘制一个圆形,摆放位置如图所示。

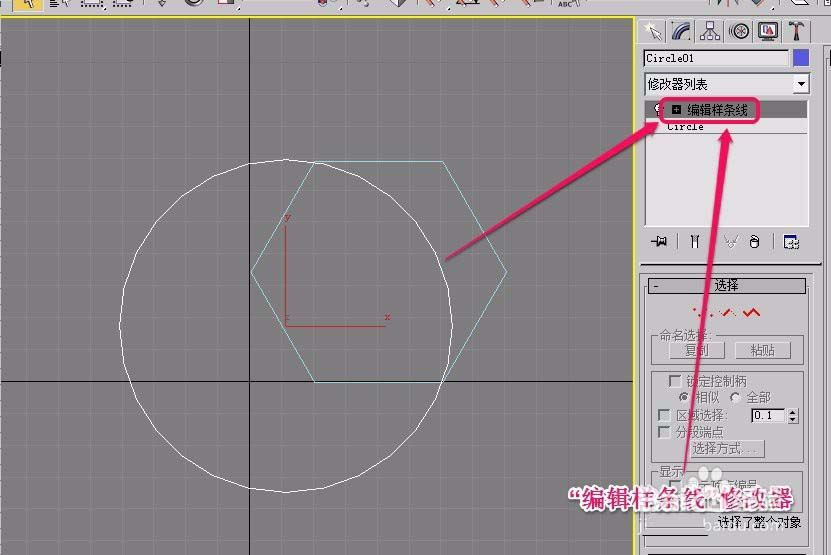

4、为圆形和六边形分别添加“编辑样条线”修改器。

5、使用附加命令,使得圆形和六边形成为一个对象。

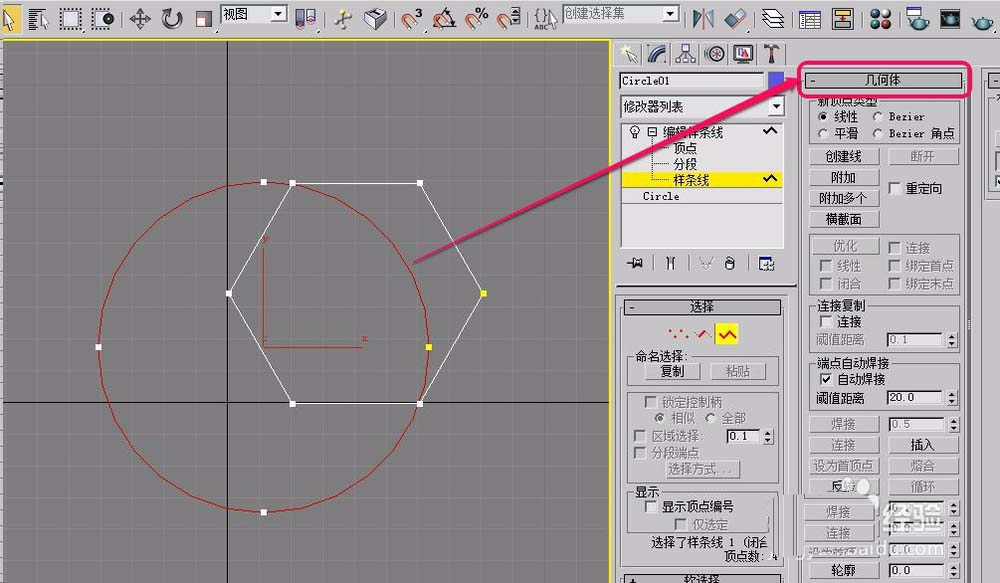

6、选中圆形,打开“几何体”卷展栏。

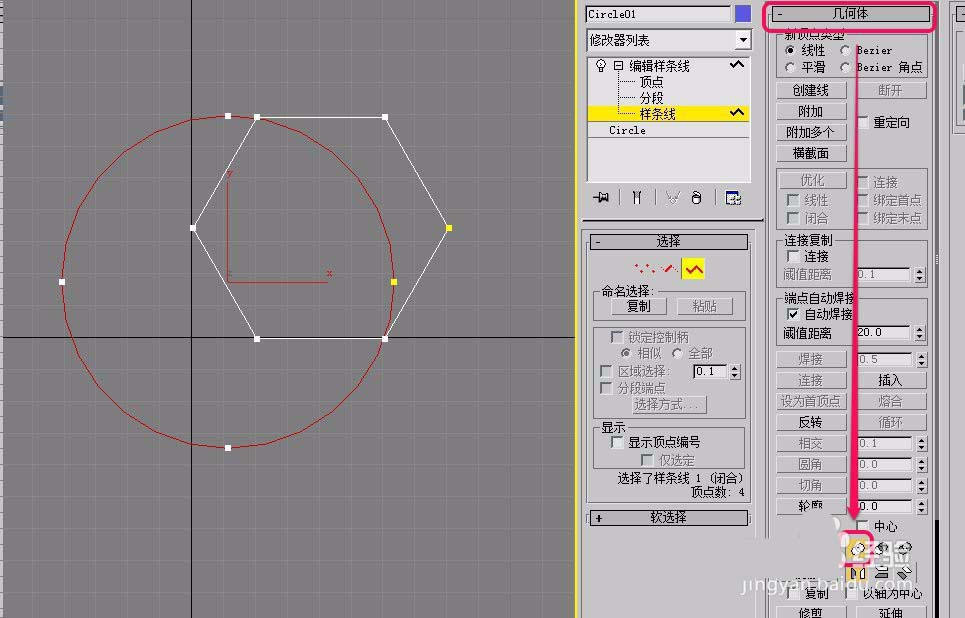

7、选择“布尔”按钮右侧的“并集”按钮。

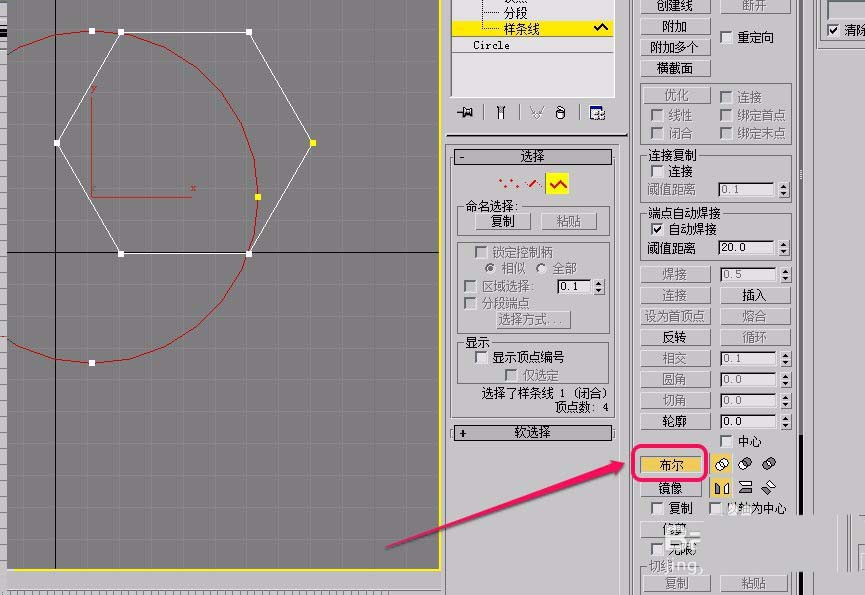

8、单击选择“布尔”按钮。

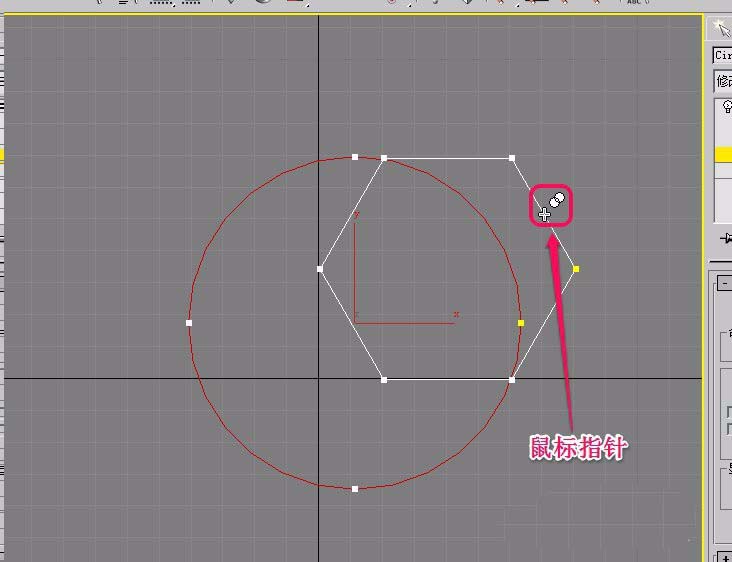

9、移动鼠标到六边形上面,当鼠标指针变成图示的形状时,单击鼠标。

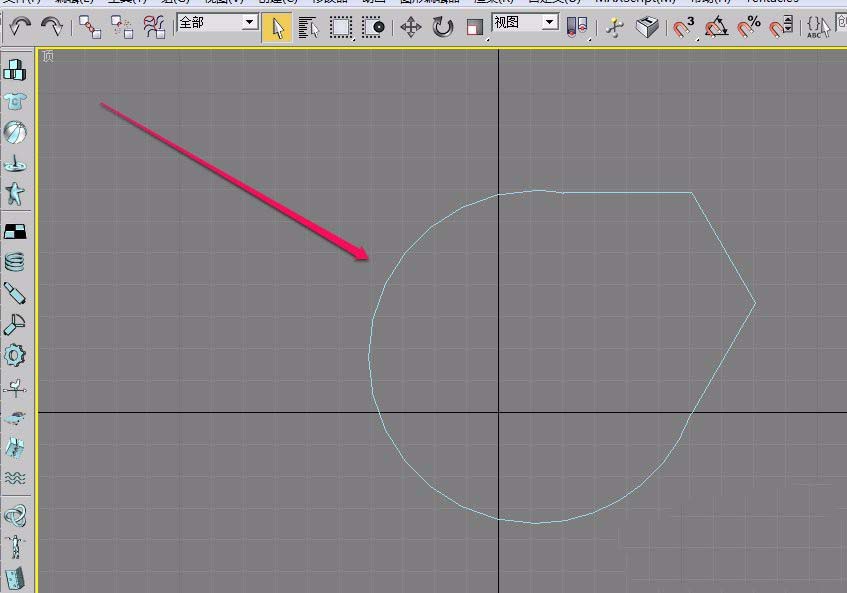

10、可以看到,圆形和六边形合并成了一个新的图形。

以上就是3dsmax使用样条线布尔运算制作复杂图案的教程,希望大家喜欢,请继续关注武林网。
