3DMAX制作吉它效果图

　　制作思路方法简介：对于吉它的制作，我们首先要选择制作工具，这里我们打算使用３ＤＳ　ＭＡＸ软件进行制作，接下来就要确定制作中所使用的方法，通过对吉它进行观察，我们的想法是在３ＤＳ　ＭＡＸ软件中不使用一种建模方法来制作，因为如果只使用一种建模方法的话会有很多的局限性，这篇教程里用到的建模方法主要有３ＤＳ　ＭＡＸ５中的ＮＵＲＢＳ工具、ＥＤＩＴＡＢＬＥ　ＰＯＬＹ工具、ＥＤＩＴＡＢＬＥ　ＭＥＳＨ工具、放样建模工具等，下面我们就开始进行我们的吉它建模。

　　１、打开３ＤＳ　ＭＡＸ５软件，单击工具栏中的ＳＨＡＰＥＳ钮，在其下的下拉列表中选择ＮＵＲＢＳ　ＣＵＲＶＥＳ项，然后按下ＣＶ　ＣＵＲＶＥ钮，在ＦＲＯＮＴ视图中画出吉它主体部分的轮廓线，如图ＪＴ１所示。

图JT01

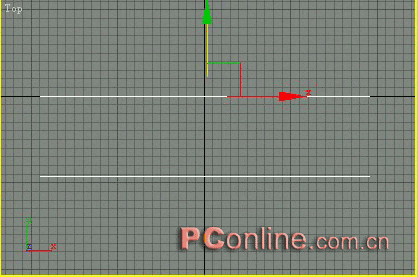

　　２、激活ＴＯＰ视图，然后按下键盘上的ＳＨＩＦＴ键，使用鼠标在ＴＯＰ视图中沿Ｙ轴拖动我们绘制的曲线复制出一个新的曲线，如图ＪＴ２所示。

图JT02

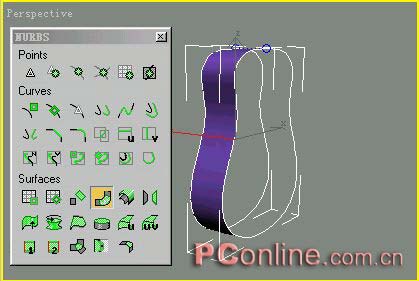

　　３、选择其中的一条曲线，然后单击ＭＯＤＩＦＹ钮进入修改命令面板中，单击修改命令面板上的ＡＴＴＡＣＨ钮，然后再单击另一条曲线，这样我们就将这两条曲线结合成了一个整体。然后在ＮＵＲＢＳ工具箱中选择ＣＲＥＡＴＥ　ＢＬＥＮＤ　ＳＵＲＦＡＣＥ命令，然后分别单击两条曲线，这样就在两条曲线之间建立了一个融合的曲面，如图ＪＴ３所示，如果融合以后看不到曲面，可能是法线反了，我们可以单击修命令面板上的ＦＬＩＰ钮进行法线反转。

图JT03

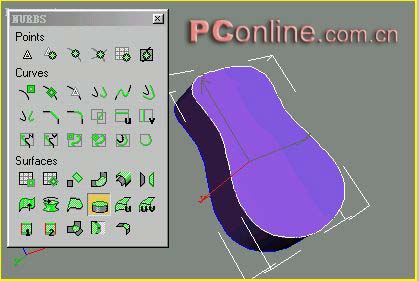

　　４、单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＣＡＰ　ＳＵＲＦＡＣＥ工具，然后在两个曲线上分别单击，这样我们就建立了两个封盖曲面，如图ＪＴ４所示，同样，如果法线反了我们可以勾选ＦＬＩＰ选项。

图JT04

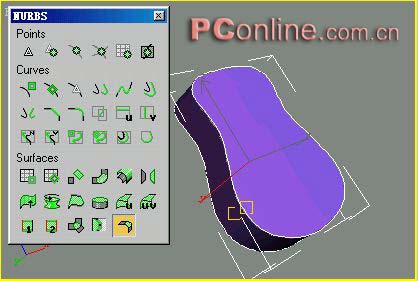

　　５、我们观察吉它的主体部分，大体形状已经出来了，不过边角过于生硬，边角的部分应该是光滑的过渡，我们来对边角部分进行一下处理，单击ＮＵＲＢＳ工具箱中的ＣＲＥＡＴＥ　ＦＩＬＬＥＴ　ＳＵＲＦＡＣＥ工具，在视图中先点击吉它侧面，再点击正面，然后勾选修改命令面板上的ＴＲＩＭ　ＦＩＲＳＴ　ＳＵＲＦＡＣＥ和ＴＲＩＭ　ＳＥＣＯＮＤ　ＳＵＲＦＡＣＥ下的ＴＲＩＭ　ＳＵＲＦＡＣＥ项，这样我们就在两个曲面之间建立了一个过渡曲面，过渡曲面的大小可能通过调整修改命令面板上的ＳＴＡＲＴ　ＲＡＤＩＵＳ值的大小来调整。同样在另外的一个边角处进行同样的操作，制作出过渡的曲面，这样吉它的主体部分造型大体上就完成了。如图ＦＴ５所示。
