3dmax 2011 放样建模方法

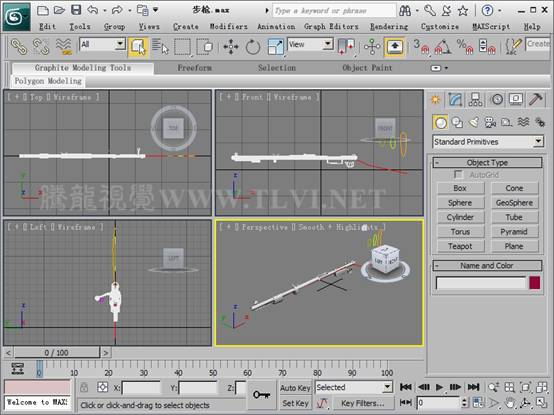

（1）运行3ds max 2011，打开素材“步枪.max”文件。

（2）选择“路径”对象，进入Create面板下的Geometry次面板，在该面板下的下拉式选项栏内选择Compound Objects选项。

（3）在Object Typer卷展栏下激活Loft按钮，这时会显示放样命令的参数。

（4）在Path Parameters卷展栏下选择On复选框，然后对该卷展栏中对各选项参数进行设置。

（5）在Creation Method卷展栏下激活个Get Shape按钮，然后在视图中拾取“图形01”截面图形。

（6）设置Path参数值，并在视图中拾取“图形02”截面图形，创建放样对象。

（7）接下来依次设置Path参数值为“72”、“75”和“80”，并分别拾取“图形02”截面图形。

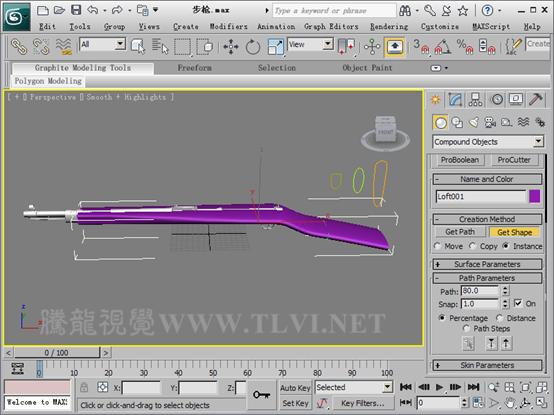

（8）设置Path参数值，在视图中拾取“图形03”截面图形，创建放样对象。

（9）放样对象的形态不正确，这是因为截面图形的方向是错误的。右击主工具栏中的Angle Snap Toggle按钮，在弹出Grid and Snap Settings对话框中设置Angle参数值，然后激活Angle Snap Toggle按钮，这时每次旋转只能旋转90度。

（10）在Modify面板内查看放样对象的名称。

（11）在默认状态下，放样对象是显示其表面蒙皮的，为了便于编辑，需要将蒙皮隐藏，这样只能看到路径和截面型。在Skin Parameters卷展栏下取消Skin复选框和Skin in shaded的选择状态，隐藏蒙皮。

注意：该操作只能使蒙皮在视图中不可见，放样对象的蒙皮并未删除，仍可以被渲染。

（12）在编辑修改器显示窗内将放样对象展开，会看到Shape和Path两个子对象层，在Shape子对象层可以编辑放样对象的截面型，在Path子对象层可以编辑放样对象的路径。进入放样对象的Shape子对象层。

（13）在Left视图中选择所有的截面型，将所有截面型沿Z轴逆时针旋转90度，完毕后关闭Angle Snap Toggle按钮。
