实例讲解3dMax uvw展开修改器的使用方法

导言：

这是一篇比较基础的展UV教程，作者通过实例来讲解3ds Max uvw展开修改器的使用方法。

第一步

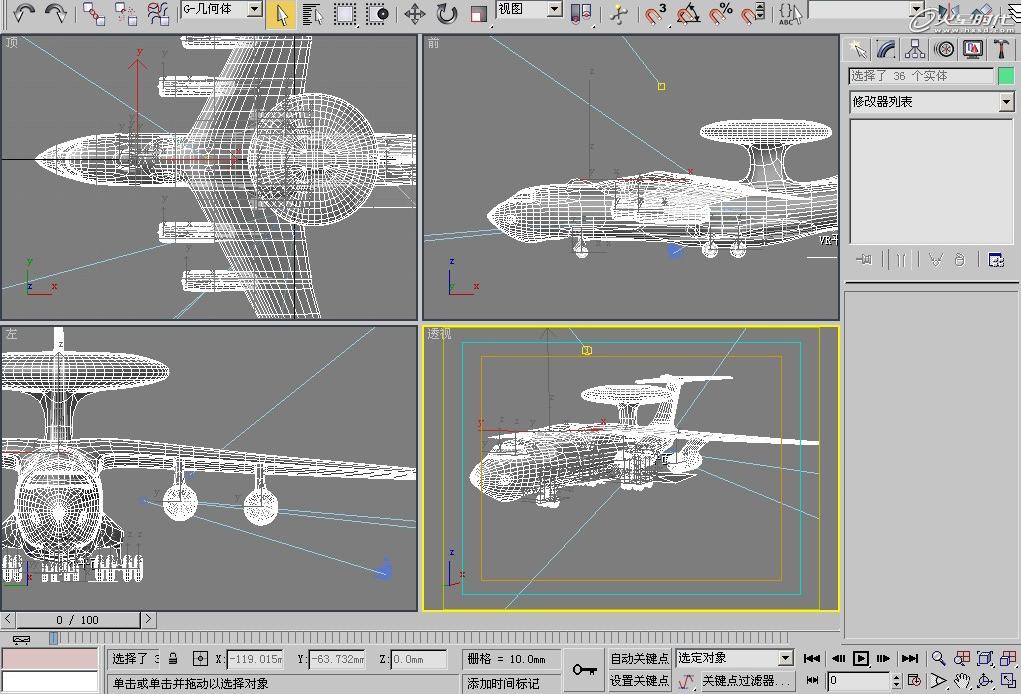

首先，打开一个练习场景“空中预警机1.max”（这事小弟平时的练习做的不好献丑了）。（图01）

图01

第二步

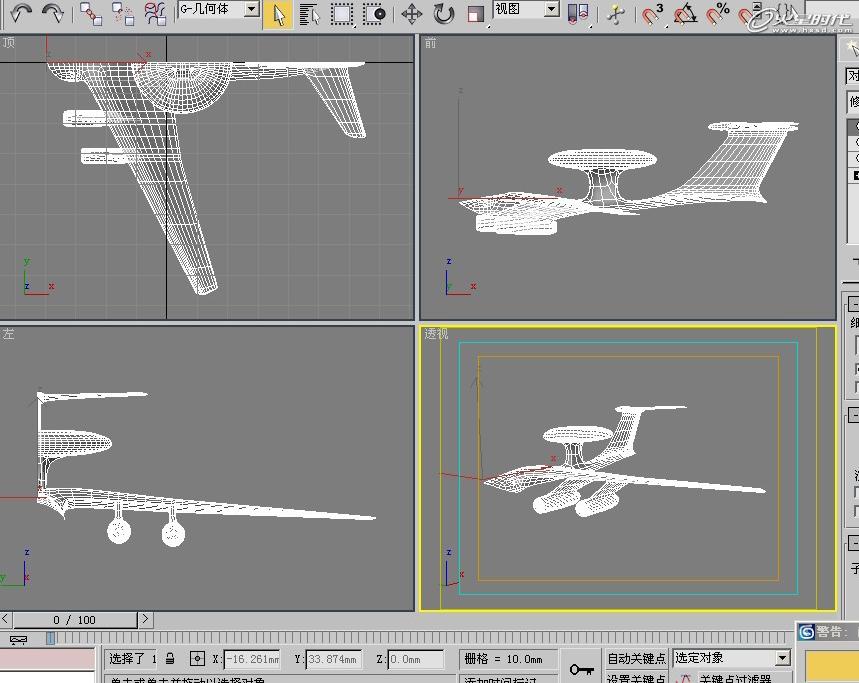

这里我们拿机翼来举例子，隐藏除机翼意外的其他模型。（图02）

图02

第三步

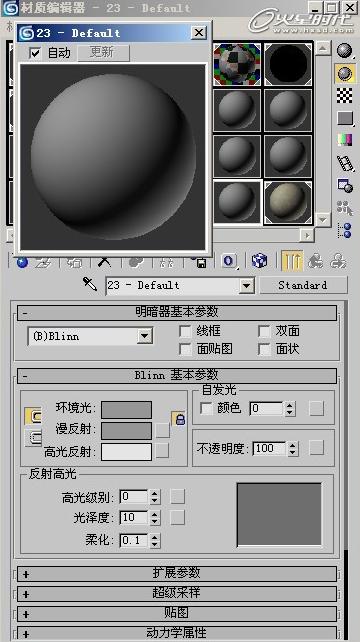

给机翼一个空白材质。（图03）

图03

第四步

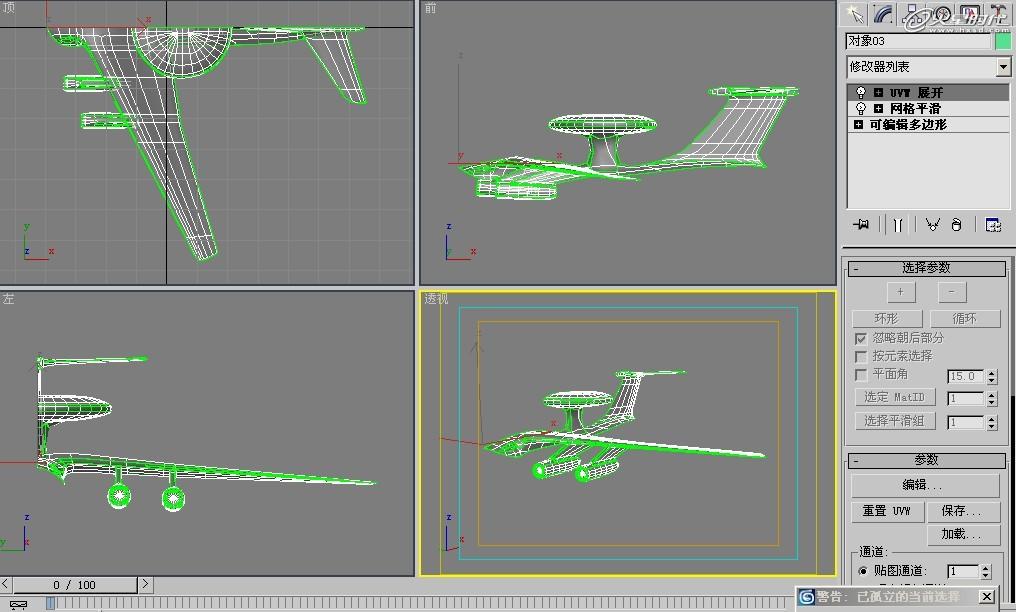

下面开始正题了，选择模型，然后给模型一个修改器，名称为“uvw展开”。（图04）

图04

第五步

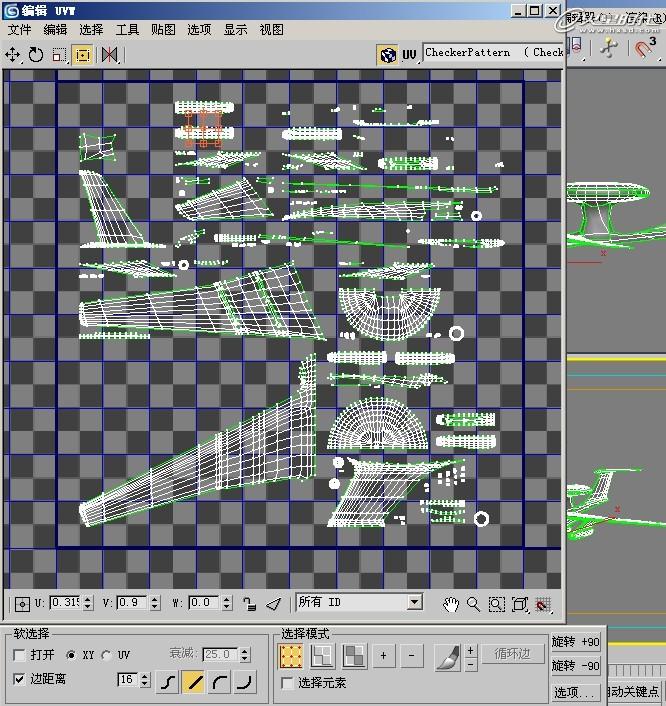

然后编辑uvw展开，利用内置功能将贴图修改成如图所示。（图05）

图05

第六步

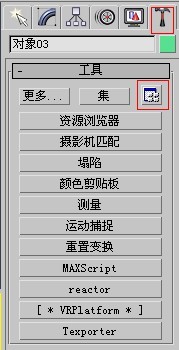

这时模型本身具有了材质属性和uvw展开修改器。然后进入“工具”面板，然后新建一个选项。（图06）

图06

第七步

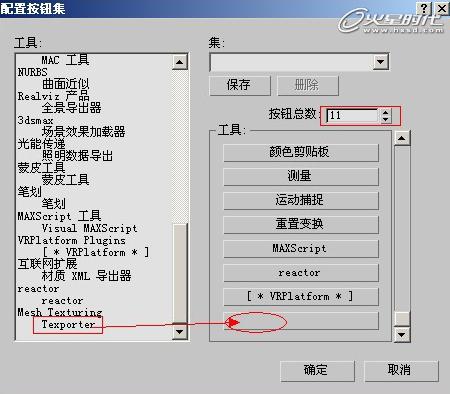

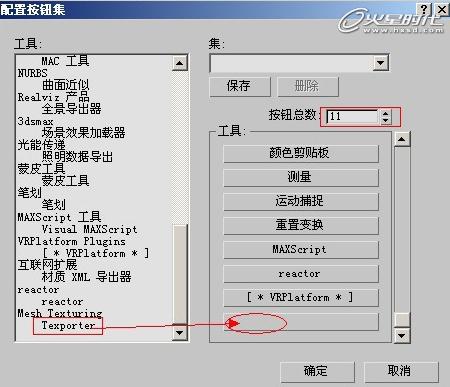

将按钮数“10”改为”11”，之后将“Texporter”拖拽到空白工具条中。单击“确定”完成操作。（图07）

图07

第八步

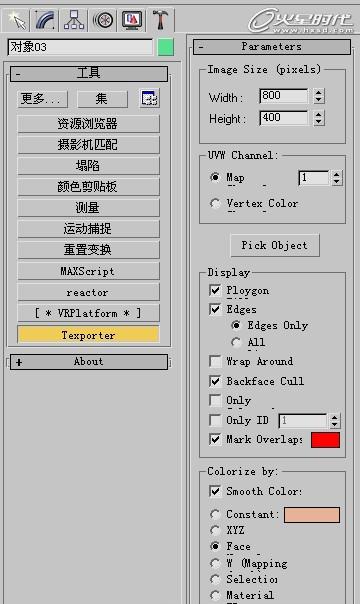

然后选择模型，点击“工具”菜单下的“Texporter”键，就会出现如下菜单。（图08）

图08

第九步

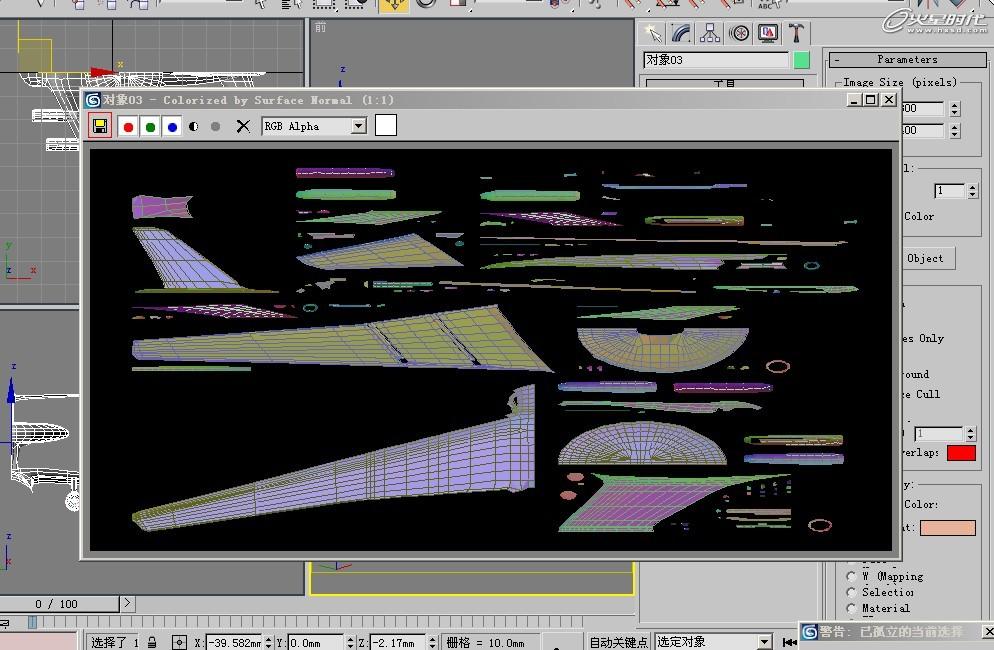

上面的Image Size项目一看就知道了是设置贴图大小的；第二项uvw Channel，意思应该是uvw频道，那么他说的是导出贴图的形式。一共两种map贴图模式和vertex color顶点着色模式。一般我们都用默认设置就可以。经常被修改的一般就只有贴图大小哪一项。还有就是pick object选择物体。也就是选择模型。之后我们会得到这样一张贴图，然后保存它到你的硬盘。（图09、10）

图09

图10

第十步

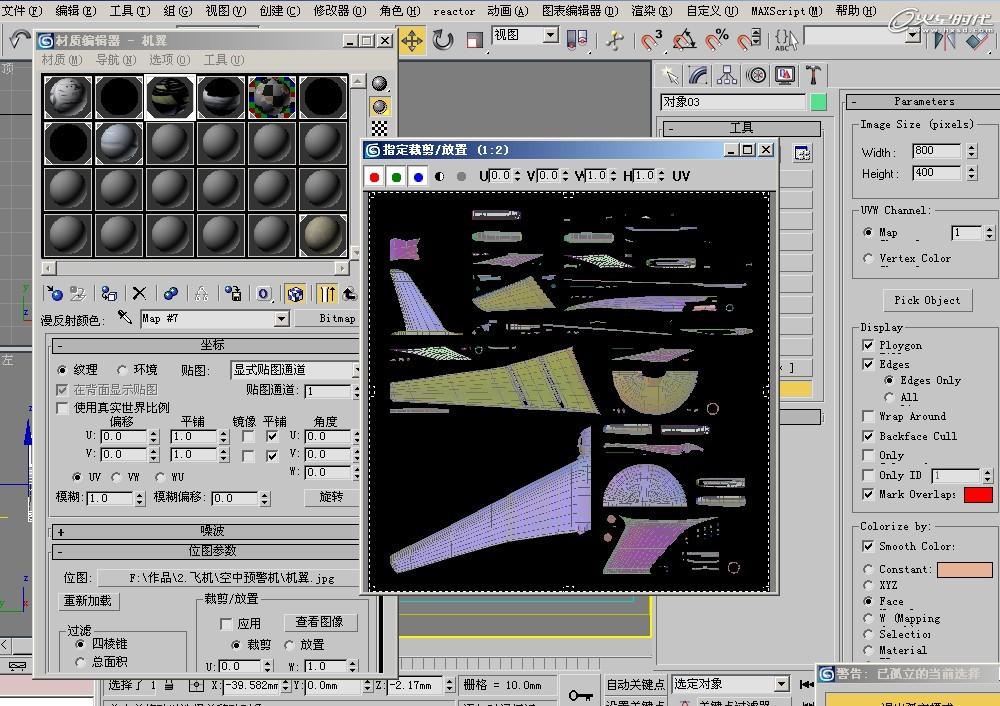

之后，我们打开max材质编辑器。将机翼的材质打开。给“漫反射颜色”选项一个贴图。贴图为刚才导出的uvw展开贴图。（图11）

图11
