3ds Max绘制窝瓜建模

　　制作过程所用的素材：

　　图01

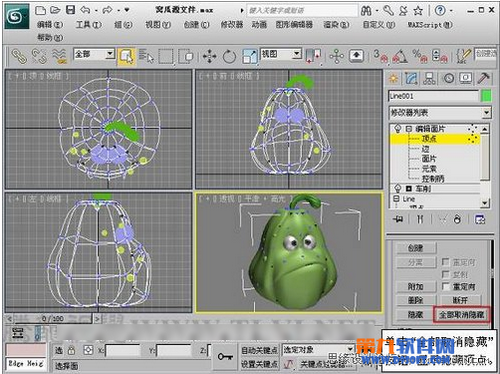

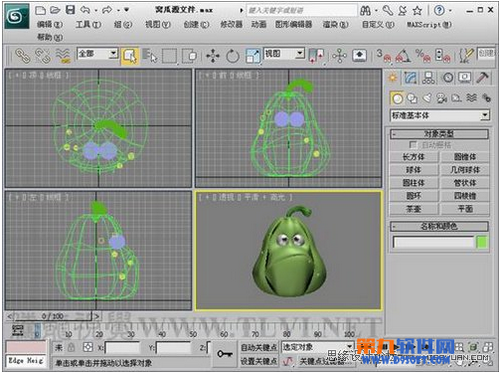

　　(1)运行3ds max 2011，打开素材“窝瓜源文件。max”文件，在本实例中需要编辑窝瓜表面撕裂的部分。

　　图02

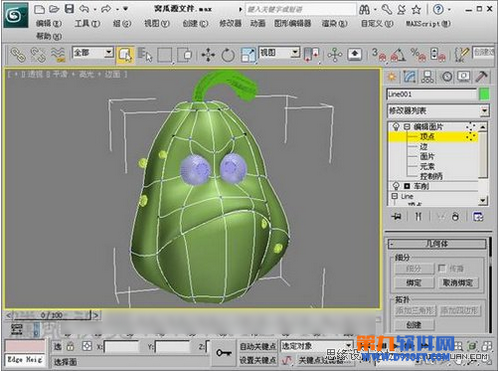

　　(2)观察窝瓜表面，可以看到有很多撕裂的面，这是因为执行“细化”命令时未选择“传播”复选框，导致顶点数目不一致造成的。

　　图03

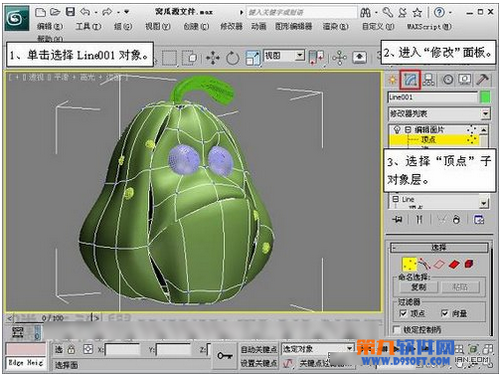

　　(3)进入Line001对象的“顶点”子对象层。

　　图04

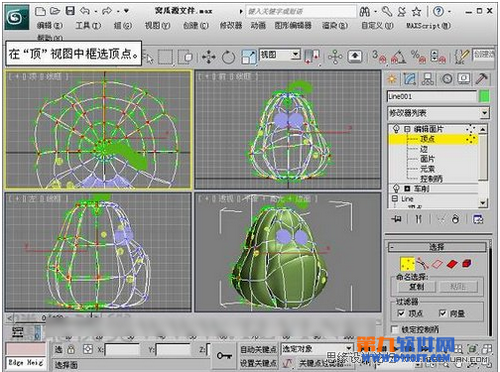

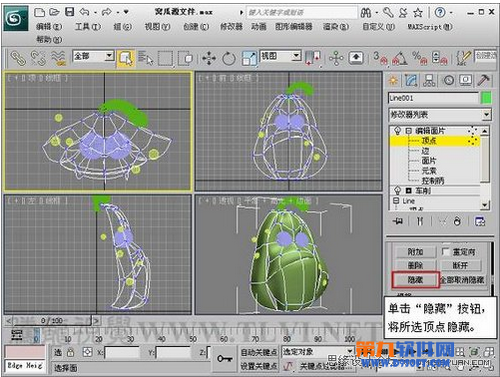

　　(4)为了便于编辑，需要隐藏部分顶点。

　　图05

　　图06

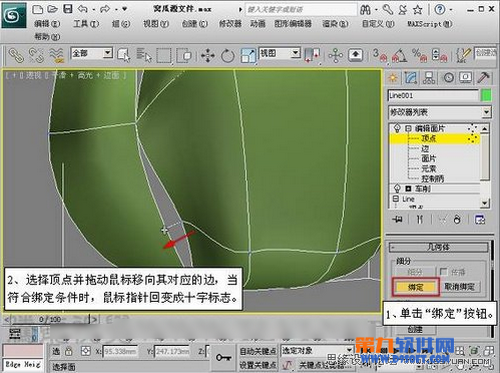

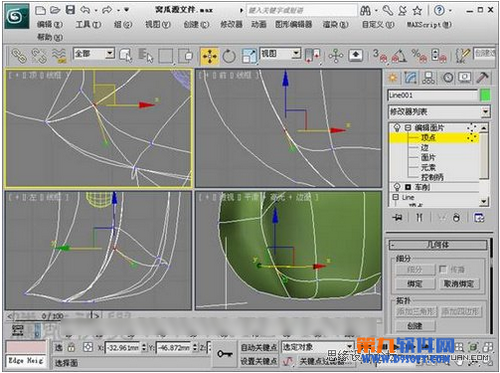

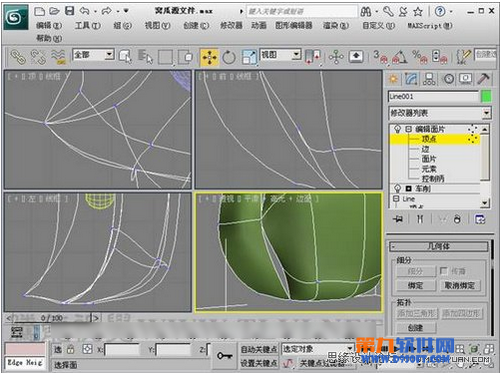

　　(5)参照下图所示将顶点绑定。

　　提示：执行“绑定”命令的面片必须符合以下条件，两个面片必须属于同一个对象，两个面片相邻两条边的端点处于被焊接状态，某一条边有一个多余的顶点。

　　图07

　　图08

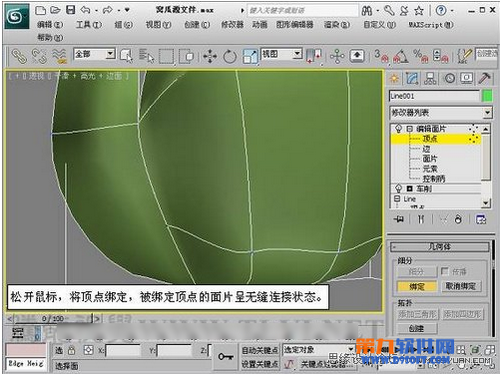

　　(7)被绑定的顶点呈黑色显示，不能直接对其进行操纵，但可以编辑其手柄。

　　图09

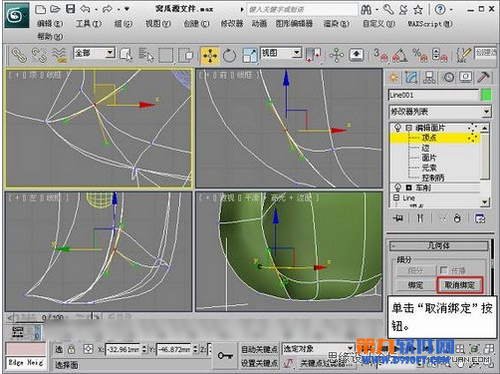

　　(8)也可以对被绑定的顶点取消绑定，选择被绑定顶点，单击“取消绑定”按钮 ，取消绑定状态。

　　图10

　　图11

　　(9)绑定所有撕裂的面。

　　图12

　　(10)恢复所有隐藏的顶点。

　　图13

　　(11)现在本实例就全部完成了。

　　图14
