本教程向武林网的朋友们介绍利用3DS制作螺旋转梯的方法，教程难度适中，制作方法介绍的非常详细，对正在学习3DSmax的朋友非常实用，希望大家都能学会这种制作方法。

激活顶视图（TOP），用Objects下的Box工具，创建长方体，参数为length:40，width:120,Height:5,如图1。

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

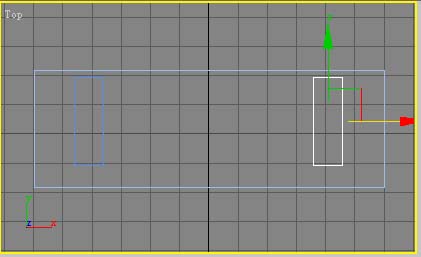

图01 创建第二个长方体，参数为length:30，width:10,Height:25并在顶视图或前视图中配合Shift拖动复制它，在弹出的对话框中选择Instan (关联)，调整位置，见图2。

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

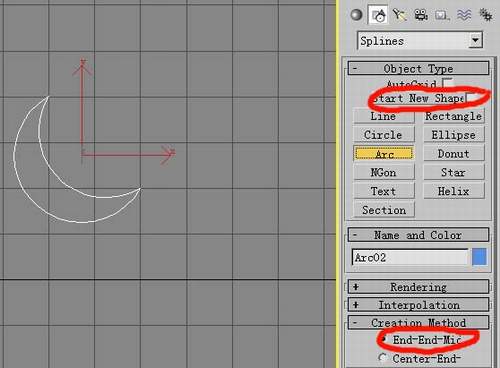

图02　　全屏化左视图，用Shapes下的Star创建的两个星形，参数分别为Radius1:12.0 Aadins2:4.5 Point:5及Radius1:6.0 Aadins2:2.3 Point:5并用Arc创建两段弧线，使这两段弧线两端相接形成月牙状，（在创建Shapes对象前请将Start New Shape钮后的勾选取消，以确保所建元素在同一对象中。在Arc工具选定后，Creation Method(创建方法)展卷栏中选定End-End模式，即在两点间创建弧线，在创建两段弧线时，只需确保这两点的大致位置不变即可，见图3）

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

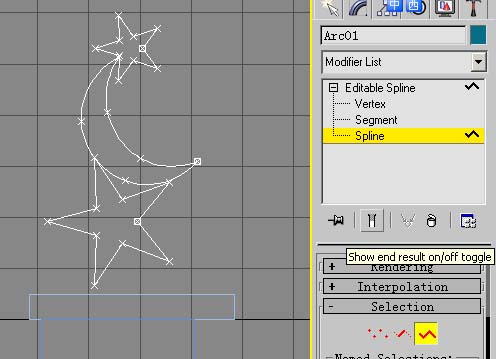

图03　　进入Modify面板，在子物体层中选择Spline,将两个星形调至图4的位置，

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

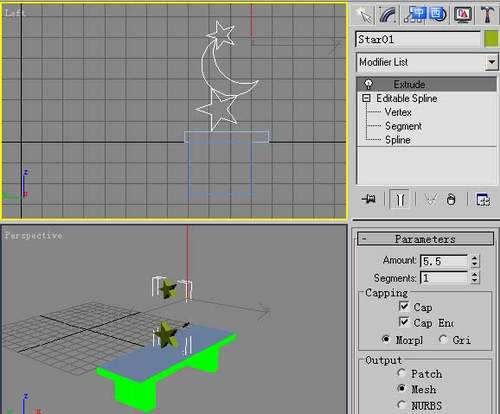

图04　　并应用Extrude(挤压)编辑器,将Parameters层卷栏下的Amount值调为5.5 如图5

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

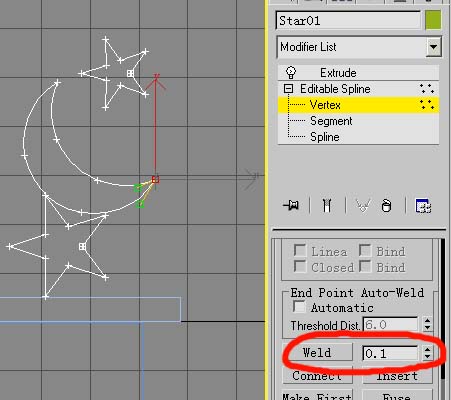

图05从图A5中的透视图中可以看出对月牙的挤压操作并不成功，这是因为构成月牙的两段弧张并不形成闭合曲线，所以，无法象星形能挤压成一个实体。现在我们回到Editable spline可编辑曲线层的子物Spline.将上一个星形移开，进入顶点的子物体层Vertex上，将两段弧线的上端点选中后，在Geonetry层卷栏中点击Word钮进行焊接，其后的值可根据端点距离进行设置，若焊接不成功，则有可能是端点距离大于此值，对下端点也进行同样操作。如图6。

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

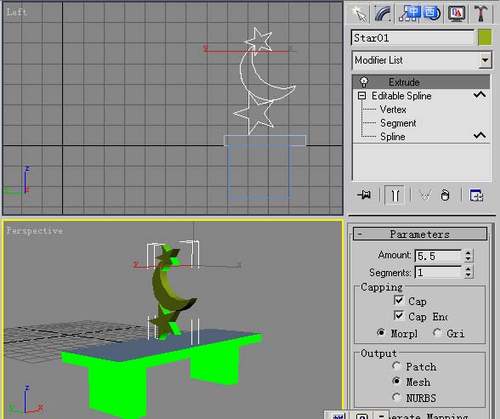

图06然后，回到Extrnde层，在透视图中可以看到挤压操作的结果。如图7

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

若要创建铁艺效果，可用line线工具勾出轮廓（非闭合曲线）然后进入Modify面板，运用Extrude挤压编缉器。　　

在图7中，我们所创建的"星月"对象在楼梯板的正中间，在顶视图或前视图中，将"星月"对象移至楼梯板一端，并配合Shift拖动进行复制，在弹出的对话框中选择Instan（关联）。　　

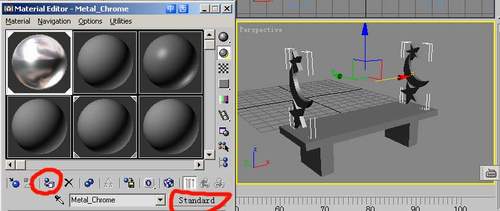

到此为止，一阶楼梯的元素建模部分已基本完成，接着，我们针对不同的部分赋予相应的材质，选择"星月"对象，单击Material Editor或M键，进入材质编辑器，选定一个材质球，单击Standard标准材质组，选择Metal-Chrome材质，单击OK，回到材质编辑器窗，单击Assign/Material to Selection纽，将材质赋予"星月"对象。如图8，

螺旋转梯的制作（3D教程）武林网 3DSMAX入门教程

图08

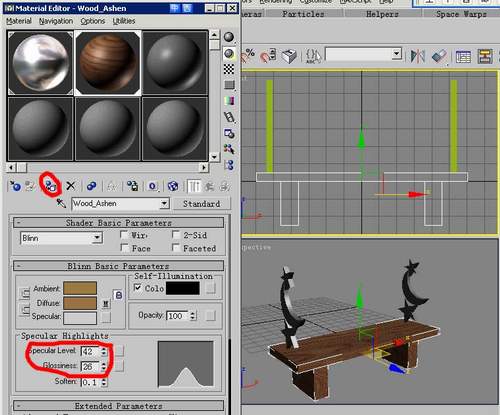

　　在前视图中框选楼梯板及支脚，单击Material Editor（或M键）进入材质编辑器，选取定一个材质球，单击Stomdard标准材质钮，选择Wood-Ashen材质，将Specular level(高光强度)调为42，Glossiness(光泽度)调为26，单击Assign Material to selection钮，将材质赋予所选对象，如图9
