3DSMAX打造超酷的未来飞行器建模教程

这篇教程教武林网的朋友们用3DSMAX打造超酷的未来飞行器建模，教程难度高级，制作的飞行器挺有科技质感的，同时一些形状和细节比较复杂，适合有一定基础的朋友们学习，先来看看效果图吧：

具体的建模步骤如下：

步骤1：草图

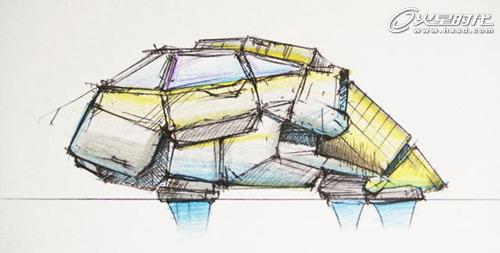

首先，我开始为这个飞行装置打个草稿，我不是在电脑上而是在纸上用钢笔画出草图，因为我习惯于这么做，不过你们可以在电脑上做出来。所幸的是我对飞行器的构造已胸有成竹，只须要设计下背景。（图01）

图01

步骤2：建模

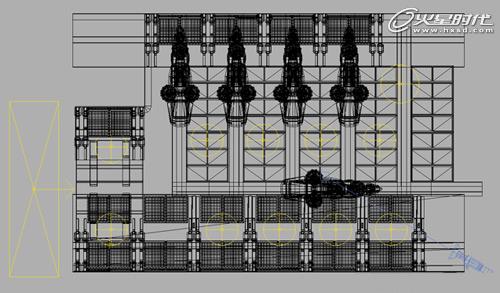

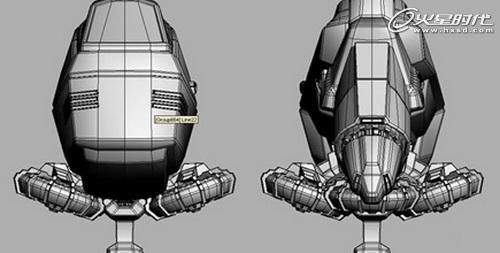

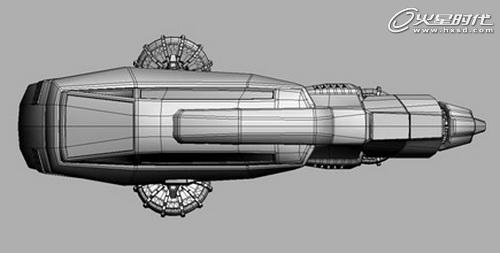

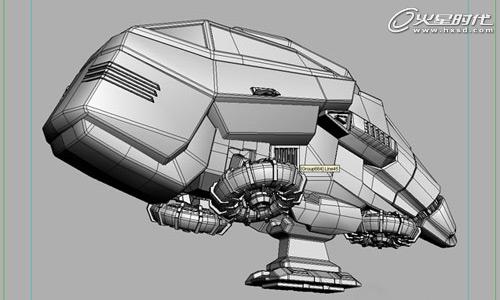

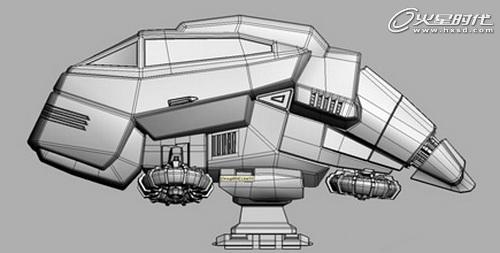

我把我的草图扫进电脑里，打好固定摄像机位，在对应的位置创建一个Box。完成后，我在其它摄像机视角再创建一个简单的Box为装载船建模。这个装载船的面数不要太多，用纹理贴图和后期处理表现细节。（图02~06）

图02

图03

图04

图05

图06

你可以从这个主要的模型上看到一点点细节了，通常在建模的时候，我总是从基本的形体开始，用切割、挤出和倒角命令做出细节。有时我从倒角入手。当你切割模型后细节会越来越多，然后你可以做一些挤出和倒角。

步骤3：贴图

第一步要收集相关素材，我从《第五元素》中收集到很多图像并在其他科幻小说中汲取了灵感。我注意到所有的素材中对飞行器的描述都有共通之处，脏而且难看。这就对我贴图部分的绘制有很大帮助，因为组合贴图能创造出很多种效果。我分别准备了两组贴图，干净的和弄脏后的效果，我要把干净的贴图放在下层，把脏的贴图叠加在上面。（图07、08）

图07

图08

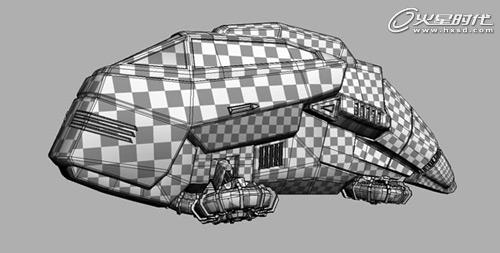

我们可以在3d total textures dvd中找到一张清晰的贴图做为底图，然后在上面添加我们想要做出的污垢效果。然后我在photoshop的图层的multiply或overlay模式下做纹理上的调整。有时需要调整透明度，有时使用nomral图层模式。这些都需要用你的眼光去判断。记住multiply模式会排斥白色，screen模式会排斥黑色，overlay模式的效果介于两者之间。因为这是个静帧作品不是为做动画准备的。所以我仅仅需要展开飞行器的uv贴图。

我习惯选用简单的贴图方法，例如planar和box的uvmap类型。特别是在环境的制作中。我也使用v-ray的材质类型来做模型主机的电力引擎，这是我常用的工具之一，但是如果你使用这种材质的数量超过20，就必须给其他材质反射细分设置16或32的值，这样你会得到很好的反射效果。

步骤4：灯光

我在主要场景外设置了一个vraylight来模仿日光，强度为14.0。然后放置了10盏泛光灯来点亮飞行器，亮度和色调是白色/金色到蓝色的渐变。（图09）

图09

最后，图像的右边放置一盏强度为4.5的蓝色灯光，所有灯光的细分测试值为8，最终细分值为16。

步骤5：渲染

我用vray渲染。 打开indirect illumination，primary bounces设置为irradiance map。（输出中等质量做测试，高质量做最终效果）secondary bounces设置为light cache。（200的细分值做测试，500的细分值做最终效果），我花了5个小时输出了最后的作品，大小为4000 x2000像素。

步骤6：后期

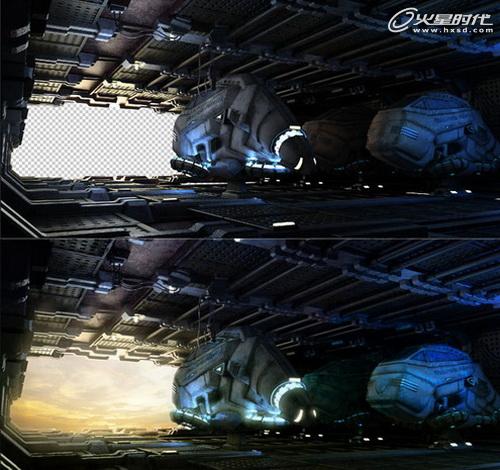

我一般用photoshop进一步处理我渲染后的图像。这样可以修改很多错误，调整对比度和色彩溢出。我花了几个小段用1-3个像素的画笔添加了一些细节。同时加了一些模糊和阴影效果的调整。你的作品要依靠于你自己的尝试，你也可以做几张色调稿，然后加以对比，这样可以选择出更好的方案。但是，不要忘了给画面添加背景图像。用tiff或targa格式保存渲染后的图像，这样能带有alpha通道，在photoshop中就可以准确的选取场景了。现在添加你设计好的背景图像， 把它放置在最底下的图层，这样我们可以通过这个“洞”看到它（像房间里的窗户一样）。（图10）

图10

总结

我希望这对你们能有一定帮助，记住要全面地去研究东西，不要怕多做尝试，多把精力放在后期处理上，很多好的作品并不是来自3d包，他们是用多种不同的媒介组合创作出来的，其中也包括手绘。这个作品使用了几百张来自total texture cds的材质，这个很全面的材质包对收藏者很有价值。去看看一些效果演示吧。（图11）

图11　

以上就是3DSMAX打造超酷的未来飞行器建模教程，希望大家喜欢本教程，谢谢阅读！
